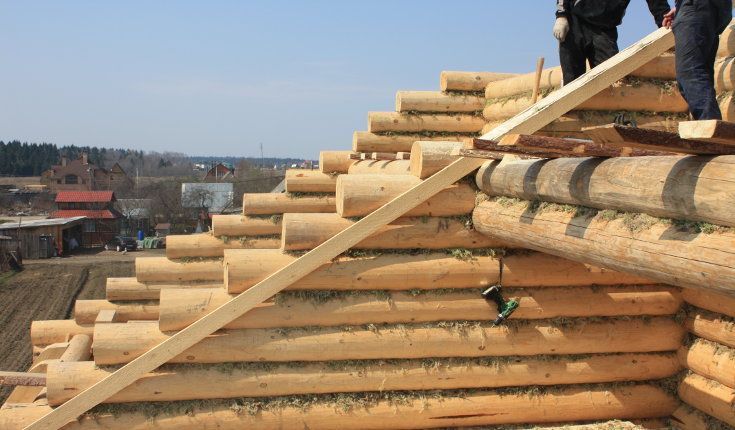

Сборка сруба на деревянные нагели — это классическая технология, проверенная веками деревянного зодчества и остающаяся актуальной в современном домостроении. В отличие от металлических шпилек и саморезов, деревянный нагель работает в теле стены как естественный элемент, не нарушая влажностный и тепловой баланс древесины. Ниже разберём технологию детально: от выбора материала до контроля качества готовой рубки.
Что такое нагель и зачем он нужен
Нагель — это деревянный цилиндрический или гранёный стержень, который соединяет венцы сруба по вертикали, предотвращая их горизонтальное смещение и продольную деформацию стен. Основные задачи нагеля:
- фиксация венцов от сдвига под действием ветровых и эксплуатационных нагрузок;
- удержание геометрии сруба при усадке и усушке древесины;
- предотвращение скручивания и «выпучивания» брёвен или бруса;
- равномерное распределение нагрузки между венцами.
Ключевое преимущество деревянного нагеля перед металлом — сопоставимость коэффициентов температурного расширения и влажностных деформаций с материалом стены. Металл в деревянной конструкции конденсирует влагу, становится мостиком холода и со временем корродирует, оставляя в теле стены ржавые потёки.
Требования к материалу нагеля
К нагелям предъявляются жёсткие требования по породе и влажности древесины.
Порода древесины
- Берёза — наиболее распространённый вариант: высокая твёрдость, доступность, хорошая работа на срез.
- Дуб — премиальное решение для ответственных узлов и тяжёлых срубов, максимальная прочность и долговечность.
- Осина, ольха, лиственница — применяются реже, но допустимы; лиственница устойчива к гниению.
Категорически не рекомендуется использовать для нагелей те же хвойные породы, что и для стен (сосна, ель): одинаковый характер усушки не обеспечит надёжного распора в отверстии.
Влажность и геометрия
Нагель должен быть сухим — влажностью не более 12–15%. Сырой стержень при высыхании уменьшится в диаметре и перестанет держать венец. Диаметр нагеля подбирают в зависимости от сечения материала стены:
- бревно/брус до 150 мм — нагель Ø 20–25 мм;
- сечение 150–200 мм — нагель Ø 25–30 мм;
- сечение свыше 200 мм — нагель Ø 30–40 мм.
Длина нагеля должна обеспечивать прошивку 2–3 венцов с заглублением в нижний венец не менее чем на 1,5 диаметра.
Схема расстановки нагелей
Правильная расстановка — залог того, что сруб не «поведёт». Основные правила:
- Шаг по длине стены — 1,5–2,0 м. Для бруса естественной влажности шаг сокращают до 1,0–1,5 м.
- Отступ от углов и пересечений — не менее 300–500 мм, чтобы не расколоть древесину в зоне врубок.
- Шахматный порядок — в смежных венцах нагели смещают, чтобы не создавать сплошную вертикальную ослабленную линию.
- Обязательное усиление — в углах, у проёмов (окна, двери) и в местах примыкания внутренних стен шаг уменьшают.
Нагель забивают строго вертикально, без перекосов, иначе он «разобьёт» отверстие и потеряет распор.
Пошаговая технология сборки
1. Подготовка венцов и разметка
Брёвна или брус укладывают в проектное положение, выверяют горизонтальность и плотность прилегания. На верхней грани венца размечают точки под нагели согласно схеме. Разметку ведут от единой базовой линии, чтобы отверстия в разных венцах совпадали по вертикали.
2. Сверление отверстий
Отверстия бурят перпендикулярно плоскости венца сверлом (пером) соответствующего диаметра. Диаметр отверстия принимают на 1–2 мм меньше диаметра нагеля — это обеспечивает плотную посадку с натягом. Глубина сверления — на 20–30 мм больше длины нагеля, чтобы оставить запас под усадку.
Важный приём: сверление ведут через два венца сразу, используя нижний как кондуктор. Это гарантирует соосность отверстий.
3. Установка нагеля
Нагель забивают деревянной киянкой или кувалдой через подкладку из мягкой древесины. Забивка идёт туго, но без раскалывания венца. Верхний торец нагеля заглубляют в тело бревна на 20–30 мм — это необходимо, чтобы при усадке сруба нагель не упёрся в верхний венец и не поднял его.
4. Последовательность сборки
Сборку ведут ярусами: укладывают венец, выверяют, сверлят и ставят нагели, затем переходят к следующему. Нельзя сначала собрать весь сруб, а потом «прошить» его нагелями — соосность отверстий будет потеряна.
Типичные ошибки и контроль качества
- Сырые нагели — главная причина ослабления сруба через 1–2 сезона.
- Слишком большой шаг — венцы «играют», появляются щели и перекосы.
- Нагель вровень с поверхностью — при усадке он упирается и приподнимает венец, образуя зазоры.
- Сверление после сборки — нарушение соосности и расколы.
- Использование хвойных нагелей — недостаточный распор из-за одинаковой усушки со стеной.
Контроль качества включает проверку вертикальности стен нивелиром, замер зазоров между венцами (не более 1–2 мм для строганого материала) и выборочную проверку плотности посадки нагелей.
Особенности для разных материалов стен
Для оцилиндрованного бревна нагели ставят в шахматном порядке с шагом до 2 м, используя лунки, заранее выбранные производителем. Для профилированного бруса шаг сокращают, так как замковое соединение требует более частой фиксации. Для клеёного бруса нагели часто вообще не нужны — материал стабилен по влажности, но при больших пролётах их применяют как конструктивное усиление.
Заключение
Сборка сруба на деревянные нагели — технология, требующая дисциплины и точности, но именно она обеспечивает долговечность и стабильность деревянного дома. Сухая древесина твёрдых пород, правильный диаметр, шаг 1,5–2 м, заглубление торцов и послойная сборка с одновременным сверлением — вот тот минимум, соблюдение которого отличает профессиональный сруб от кустарной рубки. Пренебрежение любым из этих правил неизбежно проявится усадкой, щелями и перекосами уже в первые годы эксплуатации.
