Монолитный армопояс по газобетону — это не просто рекомендация производителей автоклавных блоков, а обязательное конструктивное решение, обеспечивающее пространственную жёсткость здания. Газобетон, обладая высокими теплоизоляционными свойствами и низкой плотностью, имеет невысокую прочность на изгиб и растяжение. Без распределяющего пояса точечные нагрузки от плит перекрытия, стропильной системы и кровли приводят к локальному растрескиванию кладки, а в ряде случаев — к потере устойчивости стен. В данной статье рассмотрим технологию устройства армированного пояса, узлы, материалы и типовые ошибки, допускаемые при строительстве.

Назначение и виды армопоясов

Армопояс представляет собой замкнутый железобетонный контур, укладываемый по всему периметру стен, включая внутренние несущие простенки. В зависимости от расположения в конструкции выделяют три основных типа:

• Под перекрытие (межэтажный) — воспринимает вес плит перекрытия, равномерно распределяя его на кладку, предотвращает продавливание газобетона в опорных зонах.
• Под мауэрлат (подстропильный) — служит для крепления стропильной системы, воспринимает распор и ветровые нагрузки, передаваемые на стены.
• Ростверковый (цокольный) — устраивается по верху фундамента для выравнивания осадок и равномерной передачи нагрузки на основание.

В малоэтажном строительстве часто практикуют объединение межэтажного и подстропильного пояса в один элемент, если высота этажа и конструкция кровли это позволяют. Однако при наличии мансардного этажа с тяжёлой кровлей целесообразно устраивать отдельный пояс под мауэрлат.

Требования нормативной базы

Проектирование и устройство армопояса регламентируется следующими документами:

• СП 15.13330.2020 «Каменные и армокаменные конструкции» — устанавливает требования к армированию кладки и расчёту поясов.
• СП 63.13330.2018 «Бетонные и железобетонные конструкции» — определяет правила расчёта и конструирования монолитных элементов.
• СП 20.13330.2016 «Нагрузки и воздействия» — регламентирует сбор нагрузок на пояс.
• ГОСТ 31360-2007 — требования к изделиям из ячеистого бетона, включая прочностные характеристики.

Согласно СП 15.13330, для зданий с перекрытиями из сборных железобетонных плит по стенам из ячеистобетонных блоков устройство распределительного пояса является обязательным. Минимальный класс бетона — B15 (для ответственных узлов — B20 и выше).

Материалы и комплектующие

Бетон

Оптимальный выбор — тяжёлый бетон класса B20–B25 с маркой по морозостойкости не ниже F100 и водонепроницаемостью W4–W6. Использование лёгких бетонов на пористых заполнителях допускается только по результатам расчёта и, как правило, нецелесообразно из-за снижения прочности на смятие под опорами плит.

Арматура

Продольное армирование выполняется стержнями класса А500С или А400 диаметром 10–16 мм. Количество стержней — не менее четырёх (по два в верхней и нижней зонах). Поперечное армирование — хомуты из арматуры А240 (А-I) или В500 диаметром 6–8 мм с шагом не более 300 мм и не более 0,75 высоты сечения. Защитный слой бетона: для продольной арматуры — не менее 20 мм при закрытой опалубке и не менее 30 мм при контакте с грунтом.

Опалубка и теплоизоляция

Для устройства пояса применяют съёмную опалубку из ламинированной фанеры или щитов, а также несъёмные вкладыши из экструдированного пенополистирола (ЭППС) или готовые U-блоки из газобетона. U-блоки обеспечивают одновременное выполнение функций опалубки и утеплителя, снижая трудозатраты и исключая мостики холода. При использовании съёмной опалубки с внешней стороны стены обязательно предусматривают слой теплоизоляции толщиной не менее 50 мм.

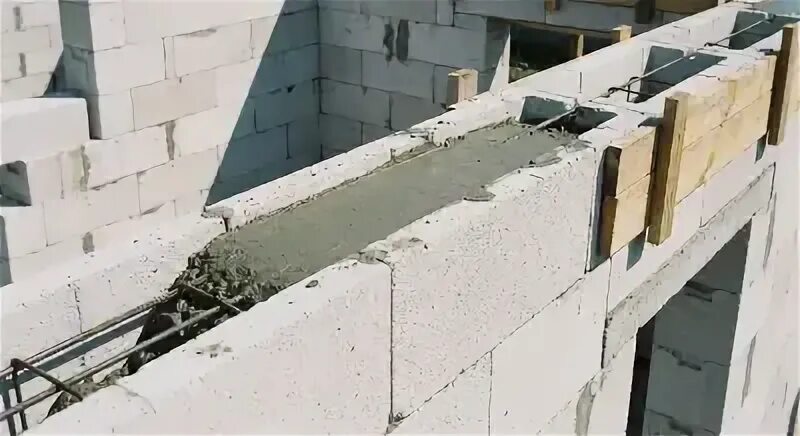

Технология устройства монолитного пояса

1. Подготовка основания. Верхний ряд газобетонных блоков выравнивают, обеспыливают и при необходимости выполняют подливку из цементно-песчаного раствора. Отклонение по горизонтали не должно превышать 10 мм на 10 м длины.
2. Монтаж опалубки. Щиты устанавливают строго по проектным отметкам, фиксируют стяжками и подкосами. Зазоры герметизируют, чтобы исключить вытекание цементного молока.
3. Укладка теплоизоляции. С наружной стороны стены устанавливают ЭППС толщиной 50–100 мм, что предотвращает образование конденсата в зоне пояса и промерзание.
4. Армирование. Собирают пространственный каркас: продольные стержни соединяют хомутами с шагом 200–300 мм. На углах и в местах примыкания стен выполняют Г-образные загибы или П-образные соединения с перепуском не менее 20 диаметров арматуры. Стыки продольных стержней — внахлёст, длина перепуска — не менее 40 диаметров.
5. Бетонирование. Бетон укладывают непрерывно, слоями не более 300 мм, с обязательным вибрированием глубинным вибратором. Высота пояса, как правило, составляет 200–300 мм, ширина равна ширине стены минус толщина утеплителя.
6. Уход за бетоном. После схватывания поверхность укрывают плёнкой или влажной тканью, выдерживают не менее 7 суток при температуре +20 °C. Распалубку производят при достижении 50–70 % проектной прочности.

Конструктивные узлы и особенности

Опирание плит перекрытия

Глубина опирания плит на армопояс принимается не менее 80 мм для плит длиной до 4,2 м и не менее 100–120 мм для более длинных. Под опорами плит в поясе предусматривают дополнительные арматурные сетки или хомуты, воспринимающие местные напряжения смятия.

Примыкание к фронтонам и внутренним стенам

Пояс должен быть замкнутым. В местах пересечения с внутренними несущими стенами арматура пояса анкерится в кладку на глубину не менее 150 мм либо соединяется с аналогичным поясом внутренней стены. Разрыв пояса недопустим — это приводит к раскрытию трещин в углах здания.

Температурно-усадочные швы

При длине здания более 40 м или при значительных перепадах температур предусматривают температурные швы, разделяющие пояс на отдельные участки. Шов выполняют шириной 20–30 мм с заполнением эластичным материалом.

Типовые ошибки и способы их устранения

• Отсутствие теплоизоляции. Приводит к промерзанию пояса и образованию конденсата на внутренней поверхности стены. Решение — наружное утепление ЭППС или применение U-блоков.
• Недостаточное армирование. Экономия на арматуре или уменьшение диаметра стержней снижает несущую способность. Необходимо строго соблюдать проект.
• Прерывание бетонирования. Устройство «холодных швов» без подготовки поверхности ослабляет сечение. При вынужденных перерывах поверхность очищают, насекают и обрабатывают адгезионным составом.
• Неправильное опирание плит. Опирание на кладку вместо пояса или недостаточная глубина опирания вызывают сколы и трещины.
• Отсутствие анкеровки в углах. Прямые стыки арматуры без загибов приводят к раскрытию угловых трещин.

Контроль качества и приёмка работ

При приёмке монолитного пояса проверяют:

• геометрические размеры сечения и отметки верха пояса (допуск ±10 мм);
• соответствие класса бетона проекту (по паспортам и контрольным образцам);
• правильность установки арматуры, толщину защитного слоя, шаг хомутов;
• наличие и качество теплоизоляции, отсутствие мостиков холода;
• сплошность бетонирования, отсутствие раковин и пустот.

По результатам освидетельствования составляют акт скрытых работ, который является обязательным документом при сдаче объекта.

Заключение

Монолитный армопояс по газобетону — ключевой элемент, обеспечивающий надёжность и долговечность здания. Его устройство требует тщательного соблюдения технологии: правильного подбора материалов, качественного армирования, непрерывного бетонирования и обязательного утепления. Игнорирование хотя бы одного из этапов приводит к снижению эксплуатационных характеристик и появлению дефектов, устранение которых сопряжено со значительными затратами. Проектирование и монтаж пояса должны выполняться специалистами с обязательным контролем на всех стадиях работ.
