В арсенале любого специалиста, занимающегося монтажом или ремонтом инженерных систем, ключи для разводки труб и сантехнических работ занимают особое место. От правильного выбора инструмента зависит не только скорость выполнения операций, но и герметичность соединений, а также сохранность дорогостоящей арматуры. Размерный ряд этих ключей — критический параметр, который напрямую влияет на удобство работы и качество результата. В данной статье мы детально разберем типоразмеры, классификацию и технические нюансы, связанные с сантехническими и разводными ключами.
Классификация сантехнического инструмента
Прежде чем перейти к числовым значениям, необходимо четко разделить инструменты по их назначению и конструктивным особенностям. В профессиональной среде принято выделять три основные группы:
- Разводные ключи — универсальный инструмент с изменяемым зевом, предназначенный для работы с крепежом различных размеров.
- Газовые (трубные) ключи — специализированный инструмент с губками насечкой, обеспечивающий надежный захват круглых труб и фитингов.
- Специализированные ключи — инструменты для работы с конкретными типами соединений (радиаторные, для американок, торцевые сантехнические).
Каждая из этих категорий имеет собственный размерный ряд, который регламентируется как отечественными ГОСТами, так и международными стандартами DIN и ISO.
Разводные ключи: размеры и технические характеристики
Разводной ключ — это базовый инструмент, который должен быть в каждом доме. Его главный параметр — максимальная ширина зева, измеряемая в миллиметрах. Именно от этого значения отталкиваются при выборе инструмента для конкретной задачи.
Стандартный размерный ряд
Производители выпускают разводные ключи в широком диапазоне типоразмеров. Наиболее востребованные модели имеют следующие значения максимального раскрытия губок:
- 150 мм (6 дюймов) — компактный инструмент для работы с гайками и штуцерами малого диаметра (до 19 мм). Идеален для бытовых смесителей и гибкой подводки.
- 200 мм (8 дюймов) — «золотая середина» для сантехника. Раскрытие до 24 мм позволяет работать с большинством фитингов и запорной арматурой в квартирах.
- 250 мм (10 дюймов) — профессиональный размер для монтажа трубопроводов среднего диаметра. Максимальный зев достигает 28–30 мм.
- 300 мм (12 дюймов) — инструмент для серьезных сантехнических работ, включая демонтаж старых чугунных соединений. Раскрытие до 34 мм.
- 375–450 мм (15–18 дюймов) — тяжелый класс, применяемый в промышленности и при работе с магистральными трубопроводами. Раскрытие может достигать 50–55 мм.
Влияние стандарта на размеры
Важно понимать, что длина ключа и ширина зева — величины взаимосвязанные. Согласно ГОСТ 7275-75, разводные ключи имеют строго определенные размеры. Однако импортные модели, произведенные по стандарту DIN 3117, могут иметь незначительные отличия в геометрии губок. Например, европейский ключ на 250 мм часто имеет максимальное раскрытие 30 мм, тогда как отечественный аналог может ограничиваться 28 мм. При покупке всегда обращайте внимание на маркировку, нанесенную на рукоятку.
Газовые (трубные) ключи: размеры и особенности
Газовый ключ — это инструмент, который используется для монтажа трубопроводов, где требуется высокий крутящий момент. Его размеры определяются не только длиной, но и диапазоном захвата трубы, который зависит от толщины губок и их разведения.
Типоразмеры трубных ключей
В России наиболее распространена классификация по номерам, которая соответствует длине инструмента и диаметру захватываемой трубы:
- №1 — длина 300 мм, захват трубы от 10 до 36 мм (1/4–1 1/4 дюйма).
- №2 — длина 400 мм, захват от 15 до 50 мм (1/2–2 дюйма).
- №3 — длина 500 мм, захват от 20 до 63 мм (3/4–2 1/2 дюйма).
- №4 — длина 600 мм, захват от 25 до 75 мм (1–3 дюйма).
- №5 — длина 800 мм, захват от 30 до 90 мм (1 1/4–3 1/2 дюйма).
Для профессионального использования также выпускаются рычажные трубные ключи, размерный ряд которых начинается от 350 мм и заканчивается 1200 мм. Они позволяют развивать колоссальное усилие, но требуют аккуратности, чтобы не деформировать тонкостенные трубы.
Критерии выбора размера газового ключа
При выборе газового ключа необходимо учитывать не только диаметр трубы, но и материал, из которого она изготовлена. Для полипропиленовых и металлопластиковых труб использование газовых ключей с насечкой категорически не рекомендуется — они могут повредить поверхность. В таких случаях применяются специальные ключи с гладкими губками или накладками. Для стальных труб размер ключа подбирается таким образом, чтобы губки охватывали трубу на 2/3 диаметра, обеспечивая надежный зажим без проскальзывания.
Специализированные сантехнические ключи
Помимо универсальных инструментов, в работе сантехника используются узкоспециализированные ключи, размеры которых привязаны к конкретным типам соединений.
Радиаторные ключи
Для монтажа и демонтажа радиаторов отопления используются ключи с зевом определенной формы. Их размеры обычно варьируются в пределах 25–40 мм, но главная особенность — это толщина рабочей части, которая позволяет проникать в межсекционное пространство. Стандартный размер радиаторного ключа — 25 мм, 30 мм и 32 мм.
Ключи для «американок»
Соединение типа «американка» требует использования ключа с увеличенным зевом и особой формой губок. Размеры таких ключей обычно соответствуют 1/2, 3/4 и 1 дюйму. Для профессиональной работы часто приобретаются наборы, включающие три размера в одном инструменте.
Торцевые и накидные ключи

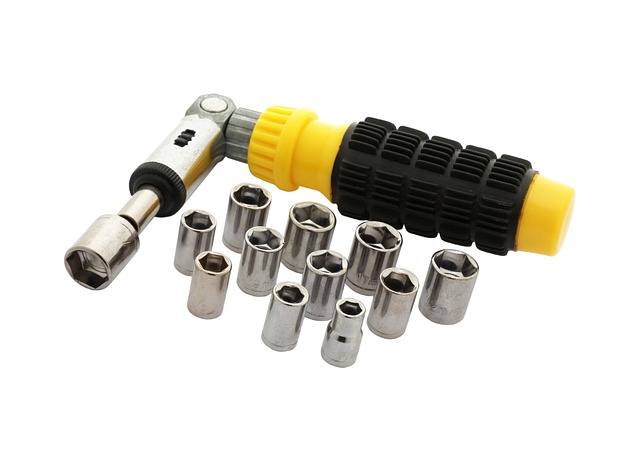

Для работы с труднодоступными местами (например, под раковиной или в нишах) применяются торцевые ключи. Их размерный ряд соответствует стандартным метрическим значениям: 10, 12, 14, 17, 19, 22, 24, 27, 30, 32, 36 мм. Накидные ключи с трещоткой также имеют аналогичную градацию, но позволяют работать быстрее за счет храпового механизма.
Таблица соответствия размеров и назначения
Для удобства выбора сведем основные параметры в единую таблицу. Помните, что указанные значения являются усредненными и могут незначительно отличаться у разных производителей.
- Разводной ключ 150 мм — смесители, гибкая подводка, гайки до 19 мм.
- Разводной ключ 200 мм — фитинги, краны, счетчики воды (до 24 мм).
- Разводной ключ 250–300 мм — монтаж трубопроводов, демонтаж арматуры (до 34 мм).
- Газовый ключ №1 (300 мм) — трубы до 1 1/4 дюйма.
- Газовый ключ №2 (400 мм) — трубы до 2 дюймов.
- Газовый ключ №3 (500 мм) — трубы до 2 1/2 дюйма.
Заключение
Правильный подбор размера сантехнического ключа — это не просто вопрос удобства, а необходимость, продиктованная законами физики и требованиями технологии монтажа. Слишком маленький ключ не позволит создать нужное усилие для герметичного соединения, а слишком большой — увеличивает риск срыва резьбы или повреждения фитинга. Профессиональный сантехник всегда имеет в своем арсенале как минимум три разводных ключа (150, 200 и 300 мм) и два газовых (№1 и №2), что покрывает 95% всех возможных задач. При выборе инструмента отдавайте предпочтение моделям с четкой маркировкой размера и качественным хромованадиевым покрытием, которое защищает от коррозии и продлевает срок службы.
