Укладка керамической плитки поверх электрического кабельного теплого пола — это не просто популярное решение для ванных комнат и кухонь, а сложная инженерная задача, требующая строгого соблюдения технологии. Ошибки на этапе монтажа приводят не только к локальному перегреву и растрескиванию плитки, но и к выходу из строя всей системы, ремонт которой потребует полного демонтажа финишного покрытия. В этой статье мы разберем профессиональный подход к созданию нагревательной секции, выбору материалов и последовательности «пирога» теплого пола.

Выбор типа кабельной системы и расчет мощности

Прежде чем приступать к монтажу, необходимо определиться с типом нагревательного элемента. Для укладки под плитку существуют два основных варианта:

• Одножильный кабельный пол. Требует обязательного возврата второго конца кабеля к терморегулятору. При повреждении одного участка система полностью выходит из строя.
• Двухжильный кабельный пол. Более современное и надежное решение. Две жилы (нагревательная и обратная) сходятся в одной точке подключения. При локальном повреждении одной из жил система может продолжать работать, хотя это и не является нормой.

Для помещений с повышенной влажностью (ванная, санузел) рекомендуется использовать экранированный двухжильный кабель с заземляющей оплеткой. Это снижает уровень электромагнитного излучения и защищает от помех.

Расчет удельной мощности критически важен. Для комфортного подогрева плитки в жилых зонах достаточно 120–140 Вт/м². Если теплый пол является единственным источником отопления, мощность увеличивают до 160–180 Вт/м². Важно понимать: чем выше мощность, тем плотнее должна быть укладка витков, но при этом кабель не должен пересекаться сам с собой.

Подготовка основания и теплоизоляция

Основание под кабельный пол должно быть идеально ровным и сухим. Перепад высот не должен превышать 2 мм на 2 погонных метра. Пыль и масляные пятна недопустимы — они ухудшают адгезию раствора.

Обязательный элемент — теплоизоляция. Без нее до 30% тепла будет уходить вниз, в перекрытие. Для бетонных плит используют экструдированный пенополистирол (ЭППС) толщиной 20–50 мм. Поверх утеплителя укладывают слой фольгированного материала (отражающая способность не менее 90%) и армирующую сетку с ячейкой 50×50 мм. Сетка выполняет две функции: армирует стяжку и служит удобным каркасом для крепления кабеля.

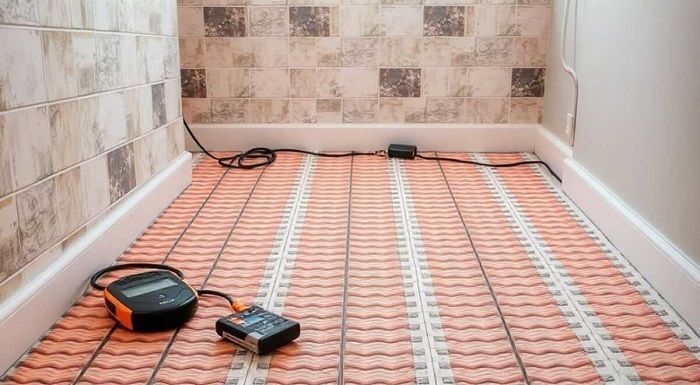

Монтаж нагревательного кабеля

Укладка кабеля производится «змейкой» с соблюдением шага витков. Шаг рассчитывается по формуле: S = (P × 1000) / (L × W), где P — удельная мощность на 1 м², L — длина кабеля, W — ширина обогреваемой площади. На практике для мощности 150 Вт/м² шаг обычно составляет 10–12 см.

Категорически запрещается:

• Укорачивать или удлинять нагревательный кабель.
• Пересекать витки кабеля между собой.
• Укладывать кабель вплотную к стенам и стационарной мебели (шкафы, унитаз, ванна).
• Наступать на кабель при монтаже.

Крепление кабеля к армирующей сетке осуществляется с помощью пластиковых стяжек или монтажной ленты. Муфта соединения (место стыка нагревательной и холодной жилы) должна располагаться строго в стяжке, но не в зоне активного нагрева — ее выводят в подрозетник терморегулятора или оставляют в монтажной коробке.

Заливка стяжки и укладка плитки

После укладки кабеля необходимо проверить его сопротивление омметром (отклонение от паспортного значения не должно превышать ±10%) и сопротивление изоляции (не менее 20 МОм). Только после этого можно приступать к заливке.

Для плитки поверх кабельного пола идеально подходит полусухая стяжка или наливной пол на цементной основе. Толщина слоя над кабелем должна быть не менее 30 мм для стяжки и 15–20 мм для наливного пола. Это обеспечивает равномерное распределение тепла и защиту от механических повреждений.

Важный нюанс: при использовании наливного пола необходимо использовать смеси, предназначенные для теплых полов (с маркировкой «для теплого пола»). Они обладают повышенной эластичностью и теплопроводностью.

Укладка плитки производится на специальный плиточный клей для теплых полов. Он отличается повышенной адгезией и способностью выдерживать термическое расширение. Затирка также должна быть эластичной (эпоксидная или полиуретановая), чтобы компенсировать температурные деформации.

Терморегуляция и первый запуск

Терморегулятор устанавливается в подрозетник, подключенный к сети 220 В. Датчик температуры (обычно в гофрированной трубке) укладывается между витками кабеля на расстоянии не менее 50 см от стены. Трубка должна быть заглушена, чтобы в нее не попал раствор.

Первый запуск системы возможен не ранее чем через 28 дней после заливки стяжки (для цементных смесей) или через 7 дней (для наливных полов). Включение на полную мощность сразу после монтажа приведет к растрескиванию стяжки из-за неравномерного высыхания.

Нагревать систему следует постепенно: первые сутки — на минимальной температуре, затем ежедневно повышать на 5°C, пока не достигнете рабочего режима (обычно 28–30°C для плитки).

Типичные ошибки и способы их избежать

Даже опытные мастера иногда допускают ошибки, которые сводят на нет все преимущества системы:

• Отсутствие теплоизоляции. Приводит к перерасходу электроэнергии и долгому нагреву.
• Неправильный шаг укладки. Слишком большой шаг дает «тепловую карту» с холодными зонами, слишком маленький — перегрев и выход из строя.
• Использование обычного плиточного клея. Он не выдерживает циклических нагрузок и отслаивается.
• Отсутствие УЗО. Для влажных помещений обязательно устройство защитного отключения на 30 мА.
• Монтаж под мебелью. Это приводит к локальному перегреву и повреждению кабеля.

Соблюдение технологии монтажа электрического кабельного теплого пола под плитку гарантирует не только комфорт, но и долговечность покрытия. Помните: экономия на теплоизоляции или клеевых составах недопустима, так как стоимость демонтажа и повторной укладки плитки многократно превышает стоимость качественных материалов.
