Образование наледи и сосулек на кровле — это не только эстетическая проблема, но и серьезная угроза безопасности людей и целостности здания. Вода, замерзающая в желобах и водосточных трубах, создает ледяные пробки, которые приводят к деформации крепежных элементов, разрыву металла и разрушению фасадной отделки. Профессиональный монтаж системы антиобледенения водостоков и капельников является единственным надежным инженерным решением, позволяющим предотвратить эти процессы. В данной статье мы рассмотрим ключевые аспекты проектирования, подбора оборудования и технологии установки греющего кабеля.
Принцип работы и физика процесса
Система антиобледенения (СА) представляет собой комплекс электротехнического оборудования, предназначенного для поддержания положительной температуры на поверхностях, где наиболее вероятно образование льда. Основным элементом выступает резистивный или саморегулирующийся греющий кабель.
Физика процесса заключается в компенсации теплопотерь. Вода, стекающая с нагретого участка кровли, попадая в холодный желоб или капельник, мгновенно кристаллизуется. Задача системы — не растопить сугробы на всей крыше, а обеспечить беспрепятственный сток талой воды в дренажную систему. Для этого необходимо поддерживать температуру в диапазоне от +1 до +5 °C в так называемых «проблемных зонах».
Зоны монтажа и выбор оборудования
Эффективность системы напрямую зависит от правильного определения участков обогрева. Ошибки на этапе проектирования приводят к перерасходу электроэнергии или, что хуже, к отказу системы в пиковые нагрузки.
Основные зоны обогрева
- Кромка кровли и капельник: Зона, где происходит первичное образование наледи из-за перепада температур.
- Водосточные желоба: Требуют прокладки кабеля по всей длине с учетом возможного накопления осадков.
- Водосточные трубы (стояки): Обогрев необходим по всей высоте трубы, особенно в нижней части, где часто образуются ледяные заторы.
- Воронки и ендовы: Места с наибольшим скоплением воды и снега, требующие повышенной удельной мощности обогрева.
Типы греющего кабеля
В современной практике применяются два основных типа кабелей:
- Резистивный кабель. Обладает постоянной мощностью на погонный метр. Отличается доступной ценой, но требует обязательного использования терморегулятора, так как не меняет теплоотдачу при изменении температуры окружающей среды. При монтаже нельзя укорачивать или удлинять секции.
- Саморегулирующийся кабель. Наиболее предпочтительный вариант для кровельных систем. Его матрица меняет сопротивление в зависимости от температуры: чем холоднее, тем больше выделяется тепла. Это исключает перегрев и локальное выгорание кабеля, а также позволяет экономить электроэнергию.
Технология монтажа: пошаговая инструкция
Монтаж системы антиобледенения должен выполняться квалифицированными специалистами с соблюдением правил электробезопасности. Рассмотрим этапы работ для скатной кровли.
1. Подготовительный этап
Перед началом работ необходимо провести визуальный осмотр кровли и водостоков. Особое внимание уделяется герметичности желобов и надежности крепления кронштейнов. Если водосточная система повреждена, монтаж греющего кабеля не имеет смысла — вода будет уходить в грунт, а не в дренаж.
2. Расчет мощности и раскладка
Для желобов диаметром до 150 мм обычно применяется кабель удельной мощностью 20–30 Вт/м. Для труб и ендов этот показатель может достигать 40–60 Вт/м. Кабель укладывается змейкой или параллельными линиями. Важно соблюдать шаг укладки: он не должен быть слишком плотным, чтобы избежать перегрева, но и не слишком редким для равномерного прогрева.
3. Крепление элементов
Для фиксации кабеля используются специальные монтажные ленты, перфорированные клипсы или монтажная сетка. Категорически запрещается использовать для крепления обычные пластиковые стяжки, которые разрушаются на морозе, или металлическую проволоку, которая может повредить изоляцию.
- В желобе кабель крепится к нижней или боковой стенке, обеспечивая свободный сток воды.
- В водосточной трубе кабель опускается на всю длину. Если труба длинная, используется специальный груз или цепь для натяжения.

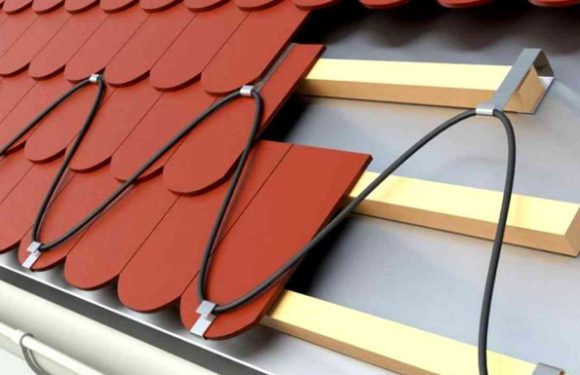

- На капельнике (свесе кровли) кабель укладывается в виде «капли» или петли, чтобы обеспечить сток воды непосредственно в желоб, минуя край.
4. Установка датчиков и щита управления
Для автоматизации работы системы устанавливается метеостанция (датчики температуры и влажности) и терморегулятор. Датчики монтируются в местах, защищенных от прямых солнечных лучей и попадания воды, но при этом отражающих реальные погодные условия на кровле. Щит управления размещается в отапливаемом помещении.
5. Подключение и пусконаладка
Все соединения выполняются только с помощью термоусадочных трубок и специальных соединительных муфт. Использование изоленты недопустимо. После монтажа производится замер сопротивления изоляции и проверка тока утечки. Первый запуск системы рекомендуется проводить при температуре ниже +5 °C, чтобы убедиться в равномерности прогрева всех участков.
Типичные ошибки и рекомендации эксперта
Анализ эксплуатируемых объектов выявляет ряд системных ошибок, снижающих эффективность антиобледенения:
- Экономия на мощности: Попытка обогреть длинный желоб маломощным кабелем приводит к образованию льда в местах, удаленных от источника тепла.
- Отсутствие защиты от УФ: Если кабель на капельнике не защищен от солнечного света, его изоляция разрушается за 2–3 сезона.
- Неправильный монтаж в трубе: Если кабель просто брошен в трубу без фиксации, он может запутаться и создать пробку, которую сам же и не сможет растопить.
Кроме того, настоятельно рекомендуется интегрировать систему антиобледенения с УЗО (устройством защитного отключения) с током утечки 30 мА. Это требование не только ПУЭ, но и элементарной безопасности, так как система работает в условиях повышенной влажности.
Заключение
Монтаж системы антиобледенения водостоков и капельников — это сложная инженерная задача, требующая комплексного подхода. Правильно спроектированная и смонтированная система не только защищает фасад и фундамент от разрушения, но и продлевает срок службы самой кровли. Использование качественного саморегулирующегося кабеля, надежной автоматики и соблюдение технологии монтажа гарантируют безаварийную работу здания в зимний период.
