Дренаж обратного засыпного слоя вокруг цоколя — это не «дополнительная опция», а обязательный элемент подземной гидроизоляционной системы здания. Его задача — перехватить и отвести фильтрационную воду из грунта обратной засыпки до того, как она достигнет гидроизоляции подземной части, и тем самым исключить гидростатическое давление на стену подвала. Ниже разберём конструкцию, материалы, технологию и типовые ошибки.

Зачем нужен дренаж именно в засыпке

Обратная засыпка пазух котлована всегда имеет повышенную водопроницаемость по сравнению с материковым грунтом: она разрыхлена, неоднородна и часто содержит строительный мусор. В ней формируется «подвешенная» верховодка, которая при отсутствии дренажа упирается в стену цоколя и создаёт давление, на которое вертикальная гидроизоляция не рассчитана. Дренаж обратного засыпного слоя решает три задачи одновременно:

• снижает уровень грунтовых вод локально в зоне пазух и исключает гидростатический подпор;
• перехватывает верховодку и инфильтрат с поверхности (атмосферные осадки, талые воды);
• защищает гидроизоляцию и утеплитель от механических повреждений и от контакта с агрессивной водонасыщенной средой.

Важно понимать: дренаж засыпки не заменяет пластовый дренаж под плитой фундамента и не отменяет необходимость гидроизоляции. Это взаимодополняющие системы, работающие в едином контуре водоотведения.

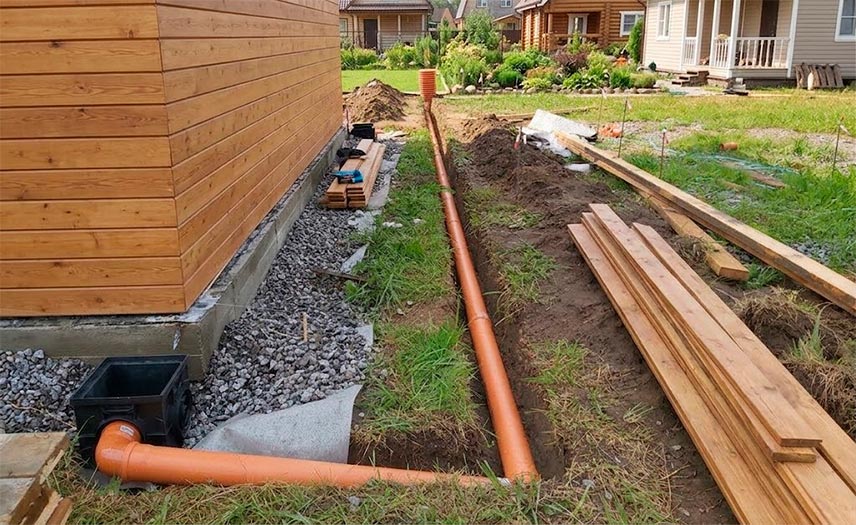

Конструктивная схема дренажного контура

Классическая схема пристенного дренажа вокруг цоколя включает следующие слои и элементы (снаружи внутрь):

1. Дренажная труба с фильтрующей обмоткой, уложенная вдоль фундамента.
2. Обсыпка щебнем фракции 20–40 мм вокруг трубы (толщина слоя не менее 200–300 мм).
3. Разделительный геотекстиль, предотвращающий кольматацию щебня и трубы частицами грунта.
4. Дренирующий слой обратной засыпки — песок средней крупности или песчано-гравийная смесь, уложенная послойно с уплотнением.
5. Вертикальная гидроизоляция стены цоколя (обмазочная, оклеечная или профилированная мембрана).
6. Утепление (по необходимости) и защитная мембрана.

Сверху контур закрывается поверхностным водоотводом — отмосткой с уклоном 2–5 % от стены и, при необходимости, лотками или пристенными каналами.

Требования к дренажной трубе

• Материал — ПНД или ПВХ, диаметр 110–160 мм для пристенного дренажа жилых зданий.
• Перфорация — по нижней и боковым образующим, с фильтрующей обмоткой (геотекстиль) или без неё при использовании щебневой обсыпки.
• Уклон — не менее 0,002 (2 мм на 1 м), оптимально 0,005–0,01 в сторону коллектора.
• Укладка — на выровненное основание из щебня или песчано-гравийной смеси, с зазором от стены не менее 300 мм.

Материалы обратной засыпки: что допустимо, а что нет

Качество дренажа засыпки на 80 % определяется грунтом, которым заполняют пазухи. Основные требования:

• Песок средней крупности или ПГС с коэффициентом фильтрации не менее 1–2 м/сут — оптимальный материал.
• Недопустимо использовать глинистые грунты, суглинки, строительный мусор, грунт с растительными остатками — они кольматируют дренаж и создают верховодку.
• При использовании местного грунта с примесью глины обязательна замена пристенной зоны на песчаный дренажный слой толщиной не менее 300–500 мм.
• Уплотнение — послойное, слоями 200–300 мм, с контролем коэффициента уплотнения (не менее 0,95 для несущих зон).

Отдельно стоит упомянуть профилированные мембраны: они не заменяют дренажную обсыпку, но эффективно отводят воду по плоскости стены и защищают гидроизоляцию. Оптимально сочетание мембраны и пристенного дренажа.

Технология устройства: пошаговый порядок

1. Подготовка основания. Дно пазухи планируется с уклоном в сторону коллектора, уплотняется.
2. Укладка геотекстиля. Полотнище заводится на стену с нахлёстом 100–150 мм и укладывается на дно с запасом для последующего закрытия обсыпки.
3. Монтаж дренажной трубы. Труба укладывается с проектным уклоном, стыкуется муфтами, выводится в смотровые колодцы.
4. Щебневая обсыпка. Засыпка вокруг трубы слоем 200–300 мм с послойным уплотнением.
5. Закрытие геотекстиля. Края полотнища заводятся внахлёст, формируя «конверт» вокруг обсыпки.
6. Обратная засыпка дренирующим грунтом. Послойно, с уплотнением, до проектной отметки.
7. Устройство отмостки с уклоном и, при необходимости, поверхностным водоотводом.

Параллельно с дренажом выполняется вертикальная гидроизоляция стены цоколя — до начала обратной засыпки, с обязательной защитой от механических повреждений.

Типовые ошибки и их последствия

• Засыпка пазух глинистым грунтом — дренаж не работает, вода стоит у стены, гидроизоляция разрушается.
• Отсутствие уклона трубы или обратный уклон — заиливание, застой воды, промерзание зимой.
• Отсутствие геотекстиля — кольматация щебня и перфорации, потеря пропускной способности за 2–3 сезона.
• Сброс дренажа в ливневую канализацию без ревизии — подпор при переполнении, подтопление подвала.
• Отсутствие смотровых колодцев — невозможность промывки и контроля системы.
• Укладка трубы вплотную к стене — недостаточная зона перехвата, риск повреждения гидроизоляции.

Контроль качества и приёмка работ

При приёмке дренажной системы обратного засыпного слоя проверяют:

• соответствие уклонов и отметок проекту (нивелировка);
• целостность перфорации и фильтрующей обмотки труб;
• качество геотекстиля и его нахлёстов;
• гранулометрический состав дренирующего грунта (лабораторный контроль);
• степень уплотнения слоёв обратной засыпки;
• работоспособность системы — пробный пуск воды с контролем сброса в коллектор.

Только комплексный контроль позволяет гарантировать, что дренаж обратного засыпного слоя будет работать десятилетиями, а не превратится в источник подтопления подвала.
