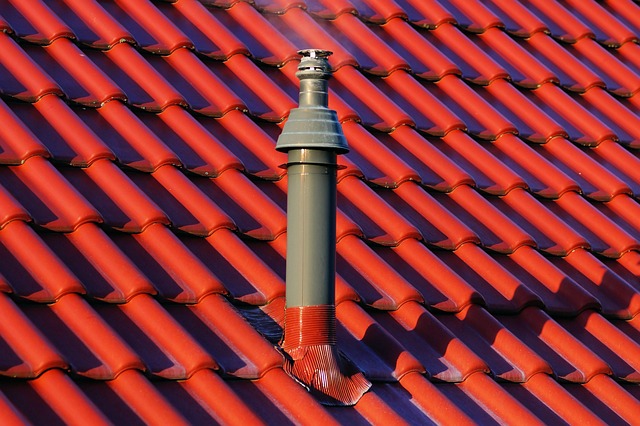

Монтаж газового оборудования — это не просто инженерная задача, а комплекс мероприятий, требующий безупречного соблюдения нормативных актов, таких как СП 402.1325800.2018 и ПБ 12-529-03. Ошибки на этапе установки и обвязки не только приводят к отказу в согласовании с газоснабжающей организацией, но и создают прямую угрозу жизни. В этой статье мы разберем профессиональный подход к установке и обвязке газового котла, исключив дилетантские упрощения.

Нормативная база и требования к помещению

Прежде чем приступать к монтажу, необходимо убедиться в соответствии помещения котельной (топочной) действующим нормативам. Для частного домостроения ключевым документом является СП 402.1325800.2018 «Здания жилые. Правила проектирования систем газопотребления».

Основные требования к помещению:

• Объем помещения: не менее 15 м³ для котлов мощностью до 30 кВт. При установке в кухне — не менее 15 м³ с учетом отсутствия перегородок и наличия окна.
• Вентиляция: обязательна приточно-вытяжная вентиляция. Вытяжка должна обеспечивать трехкратный воздухообмен за час. Приток — через решетку в нижней части двери или стены (сечение не менее 0,02 м²).
• Остекление: окно должно иметь площадь из расчета 0,03 м² на 1 м³ объема помещения (но не менее 0,5 м²).
• Дымоход: для атмосферных котлов — естественная тяга, для турбированных — коаксиальный дымоход с выводом через стену.

Категорически запрещается установка газовых котлов в жилых комнатах, ванных, санузлах и подвалах (для котлов с открытой камерой сгорания).

Установка котла: выбор места и монтаж корпуса

Установка котла начинается с выбора несущей стены. Настенные модели крепятся на кронштейны, входящие в комплект. Важно соблюдать зазоры:

• Боковые зазоры — не менее 150 мм (для доступа при обслуживании).
• Нижний зазор — не менее 300 мм до пола (для подвода коммуникаций).
• Верхний зазор — не менее 500 мм до потолка (для дымохода).

Для напольных котлов обязательна установка на бетонное основание высотой не менее 50 мм. Крепление должно выдерживать вес, превышающий массу котла в 2 раза (с учетом воды в теплообменнике).

Особое внимание уделите гидроизоляции: под котлом рекомендуется установить поддон с отводом в канализацию на случай протечки.

Обвязка газового котла: гидравлическая схема

Обвязка — это сердце системы отопления. Она делится на газовую часть и водяной контур. Рассмотрим водяной контур, так как именно здесь допускается больше всего ошибок.

1. Первичный контур (котел — гидрострелка/коллектор)

Современные котлы чувствительны к расходу теплоносителя. Если объем системы превышает 50 литров или количество радиаторов более 5, обязательна установка гидравлического разделителя (гидрострелки). Это защищает теплообменник от термических ударов и обеспечивает равномерный прогрев.

Схема обвязки с гидрострелкой включает:

• Запорную арматуру (шаровые краны) на подаче и обратке.
• Фильтр грубой очистки (грязевик) на обратке перед котлом.
• Циркуляционный насос (если он не встроен в котел).
• Группу безопасности: воздухоотводчик, предохранительный клапан (на 3 бар), манометр.

2. Вторичный контур (отопление и ГВС)

Для подключения радиаторов и теплого пола используется коллекторная группа. Для теплого пола обязателен смесительный узел с трехходовым клапаном, понижающий температуру до 35–45 °C.

Для ГВС (если котел одноконтурный) устанавливается бойлер косвенного нагрева. Подключение осуществляется через трехходовой клапан с приоритетом ГВС.

Газоснабжение: правила подключения

Подключение газа — это зона исключительной ответственности газовой службы. Самостоятельное вмешательство в газовую часть запрещено. Однако монтаж внутреннего газопровода может выполнять специализированная организация с лицензией.

Ключевые требования:

• Подводка выполняется стальной трубой (медь или гибкая подводка — только для подключения к котлу, если это допущено производителем).
• Перед котлом обязательна установка термозапорного клапана (отсекает газ при пожаре) и газового фильтра.
• Соединения должны быть сварными или резьбовыми с уплотнением лен-герметик.
• Опрессовка газопровода воздухом давлением 5 кПа с выдержкой 5 минут (падение не более 100 Па).

Дымоудаление и воздухозабор

Для котлов с открытой камерой сгорания дымоход должен быть из нержавеющей стали (толщина 0,5–1 мм) с уклоном не менее 0,01 в сторону котла для сбора конденсата. Высота дымохода — не менее 5 метров от колосника.

Для турбированных котлов используется коаксиальный дымоход (труба в трубе). Горизонтальный участок не должен превышать 3 метров, а выход из стены должен быть защищен от ветра и находиться не ближе 0,5 м от окон.

Типичные ошибки при монтаже и обвязке

1. Отсутствие гидрострелки при большом объеме системы — приводит к шуму и выходу из строя насоса.
2. Установка фильтра на подаче — фильтр ставится только на обратке, иначе он быстро забивается и создает сопротивление.
3. Неправильный уклон дымохода — конденсат стекает в котел, вызывая коррозию.
4. Использование полипропилена без армирования для первых 1,5 метров от котла — приводит к деформации при температуре выше 90 °C.
5. Отсутствие компенсаторов на прямых участках труб — тепловое расширение разрушает соединения.

Заключение

Установка и обвязка газового котла — это симбиоз инженерной точности и строгого соблюдения норм безопасности. Профессиональный монтаж включает в себя не только физическую сборку, но и гидравлический расчет, подбор арматуры и последующее сервисное обслуживание. Помните: экономия на компонентах обвязки или привлечение неквалифицированных специалистов неизбежно приводит к аварийным ситуациям. Доверяйте работу организациям с допуском СРО и действующей лицензией на работу с газовым оборудованием.

Выбор схемы разводки системы отопления — одно из ключевых проектных решений, определяющих не только комфорт и равномерность прогрева помещений, но и гидравлическую устойчивость, материалоёмкость и ремонтопригодность всей системы. В профессиональной среде спор между однотрубной и двухтрубной схемами не утихает десятилетиями, и у каждой из них есть своя ниша применения. Ниже разберём конструктивные особенности, гидравлику, достоинства и ограничения обеих схем, а также критерии обоснованного выбора.

Классификация и принципиальные различия

Обе схемы относятся к системам с принудительной или естественной циркуляцией теплоносителя, однако принцип подключения отопительных приборов к магистралям у них принципиально разный.

• Однотрубная система — все отопительные приборы подключены последовательно к одному подающему трубопроводу. Теплоноситель проходит через приборы поочерёдно, отдавая тепло и снижая свою температуру от первого прибора к последнему.
• Двухтрубная система — каждый прибор подключён параллельно к двум магистралям: подающей (горячей) и обратной (охлаждённой). Температура теплоносителя на входе во все приборы практически одинакова.

Именно этот конструктивный признак определяет все остальные эксплуатационные и гидравлические различия.

Однотрубная система отопления

Конструктивные разновидности

На практике однотрубная схема реализуется в нескольких вариантах:

1. Проточная (без замыкающего участка). Теплоноситель последовательно проходит через каждый прибор. Простейшая и самая дешёвая схема, но с максимальной неравномерностью нагрева.
2. С замыкающими участками (байпасами). Часть теплоносителя минует прибор, что позволяет регулировать теплоотдачу и отключать отдельные радиаторы без остановки всей системы.
3. «Ленинградка». Однотрубная схема с байпасами и принудительной циркуляцией, широко применяемая в малоэтажном строительстве.
4. С нижней разводкой и вертикальными стояками. Классическая схема многоэтажных зданий массовой застройки.

Гидравлические особенности

Главная проблема однотрубной схемы — гидравлическая и тепловая разрегулировка. Поскольку расход теплоносителя через все приборы одинаков (при проточной схеме), а температура падает по ходу движения, последние радиаторы получают теплоноситель с существенно меньшим температурным напором. Для компенсации приходится увеличивать число секций на «холодных» приборах, что ведёт к перерасходу металла и завышению мощности.

Кроме того, при последовательном соединении отключение или завоздушивание одного прибора нарушает работу всего стояка. Это критично для систем без байпасов.

Достоинства

• Минимальный метраж трубопроводов и, как следствие, низкая материалоёмкость.
• Меньший объём теплоносителя, что ускоряет прогрев и снижает инерционность.
• Простота монтажа и меньшая стоимость работ.
• Компактность — меньшее число подводок и стояков, что упрощает прокладку в стеснённых условиях.

Недостатки

• Неравномерность распределения тепла по приборам.
• Сложность индивидуального регулирования и учёта тепла.
• Невозможность отключения отдельного прибора без байпаса.
• Повышенное гидравлическое сопротивление и склонность к разрегулировке при изменении режимов.

Двухтрубная система отопления

Конструктивные разновидности

Двухтрубные схемы классифицируются по нескольким признакам:

• По направлению движения теплоносителя: с попутным движением (Tichelmann) и с тупиковым (встречным).
• По расположению магистралей: с верхней, нижней или горизонтальной разводкой.
• По типу подключения приборов: радиаторные узлы с боковым, нижним или диагональным подключением.
• По коллекторной схеме: лучевая (коллекторная) разводка с индивидуальной подводкой к каждому прибору.

Гидравлические особенности

Ключевое преимущество двухтрубной схемы — параллельное подключение приборов, при котором температура теплоносителя на входе во все радиаторы одинакова. Это обеспечивает равномерный прогрев и предсказуемую теплоотдачу.

Схема с попутным движением (петля Тихельмана) даёт дополнительный выигрыш: длина циркуляционных колец через каждый прибор выравнивается, что снижает гидравлическую разрегулировку без применения балансировочной арматуры. Тупиковая схема требует обязательной балансировки.

Двухтрубные системы хорошо поддаются гидравлическому расчёту и балансировке, легко оснащаются термостатическими клапанами, балансировочными кранами и квартирными теплосчётчиками.

Достоинства

• Равномерное распределение тепла по всем приборам.
• Возможность индивидуального регулирования и отключения любого радиатора.
• Простота установки приборов учёта тепловой энергии.
• Высокая гидравлическая устойчивость при корректном расчёте и балансировке.
• Совместимость с современными системами автоматизации и погодозависимого регулирования.

Недостатки

• Больший метраж трубопроводов и, соответственно, выше стоимость материалов и монтажа.
• Больший объём теплоносителя и инерционность системы.
• Повышенные требования к качеству проектирования и балансировки.
• Необходимость размещения двух магистралей, что усложняет прокладку в стеснённых условиях.

Сравнительный анализ

Критерий	Однотрубная	Двухтрубная
Равномерность прогрева	Низкая	Высокая
Метраж труб	Минимальный	Повышенный
Стоимость монтажа	Низкая	Выше
Регулирование приборов	Ограниченное	Полное
Учёт тепла	Затруднён	Простой
Гидравлическая устойчивость	Низкая	Высокая
Ремонтопригодность	Ограниченная	Высокая

Критерии выбора схемы

Выбор между однотрубной и двухтрубной схемой определяется комплексом факторов:

1. Назначение и масштаб объекта. Для небольших построек с последовательным расположением приборов (гаражи, склады, подсобные помещения) однотрубная схема экономически оправдана. Для жилых и общественных зданий с высокими требованиями к комфорту предпочтительна двухтрубная.
2. Требования к регулированию. Если необходимы индивидуальный учёт тепла, термостатирование и поквартирное отключение — выбор однозначно в пользу двухтрубной схемы.
3. Архитектурно-планировочные решения. При стеснённых условиях и невозможности прокладки двух магистралей иногда применяют однотрубную схему с байпасами.
4. Тип системы. Для гравитационных систем с естественной циркуляцией двухтрубная схема с увеличенными диаметрами часто оказывается предпочтительнее из-за лучшей циркуляции.
5. Бюджет. При жёстких ограничениях по стоимости материалов и работ однотрубная схема даёт экономию, но за счёт комфорта и управляемости.

Современные тенденции

В современной практике проектирования и строительства наблюдается устойчивый сдвиг в сторону двухтрубных коллекторных (лучевых) схем с индивидуальной подводкой к каждому прибору. Такие системы идеально сочетаются с полимерными и металлополимерными трубопроводами, скрытой прокладкой в стяжке пола и поквартирными узлами ввода с балансировочно-запорной арматурой.

Однотрубные схемы сохраняют позиции в реконструируемом фонде, где замена стояков на двухтрубную разводку технически невозможна или экономически нецелесообразна, а также в системах с байпасами и термостатическими клапанами, обеспечивающими приемлемый уровень регулирования.

Отдельно стоит отметить развитие гидравлических методов расчёта и балансировки: современные программные комплексы позволяют точно смоделировать работу как однотрубных, так и двухтрубных систем, минимизируя разрегулировку и обеспечивая проектную теплоотдачу приборов.

Заключение

Однотрубная и двухтрубная системы отопления — не конкурирующие, а взаимодополняющие решения, каждое из которых имеет свою область рационального применения. Однотрубная схема выигрывает по капитальным затратам и компактности, но проигрывает по комфорту, регулируемости и гидравлической устойчивости. Двухтрубная схема требует больших вложений, однако обеспечивает равномерный прогрев, гибкость управления и возможность учёта тепла, что в современных условиях становится определяющим фактором.

Грамотный выбор схемы базируется на технико-экономическом сравнении вариантов с учётом назначения объекта, требований нормативной документации, доступного бюджета и перспектив эксплуатации. Именно такой инженерный подход, а не следование шаблонам, позволяет получить надёжную, экономичную и комфортную систему отопления.

Проектирование автономной системы отопления частного дома — это комплексная инженерная задача, где точность расчёта напрямую определяет комфорт проживания и экономическую эффективность эксплуатации. В отличие от централизованных сетей, где параметры теплоносителя заданы извне, владелец индивидуального дома должен самостоятельно определить тепловую мощность, гидравлические характеристики и объёмы теплоносителя. Ошибки на этом этапе приводят либо к недостаточному прогреву помещений в морозы, либо к перерасходу топлива и ускоренному износу оборудования. В данной статье рассмотрим методику расчёта системы отопления частного дома — от определения теплопотерь до подбора циркуляционного насоса и расширительного бака.

Исходные данные и постановка задачи

Любой расчёт начинается со сбора исходных данных. Для корректного определения мощности системы отопления необходимы следующие сведения:

• Климатические параметры региона: расчётная температура наружного воздуха для холодной пятидневки (СП 131.13330), продолжительность отопительного периода, средняя температура за этот период.
• Архитектурно-строительные характеристики: площадь и объём отапливаемых помещений, этажность, высота потолков, наличие подвала и чердака.
• Теплотехнические свойства ограждающих конструкций: материал и толщина стен, перекрытий, окон, дверей, наличие утеплителя, приведённое сопротивление теплопередаче.
• Режим эксплуатации: требуемая температура внутреннего воздуха в каждом помещении, тип системы (одно- или двухтрубная, с естественной или принудительной циркуляцией).
• Источник тепла: вид топлива (газ, твёрдое топливо, электричество, дизель), тип котла и его паспортные характеристики.

На основе этих данных выполняется последовательный расчёт: тепловой, гидравлический и расчёт объёма расширительного бака.

Расчёт теплопотерь помещений

Тепловая мощность системы отопления должна полностью компенсировать потери тепла через ограждающие конструкции и на нагрев инфильтрующегося наружного воздуха. Основной метод — расчёт по укрупнённым показателям или по удельной тепловой характеристике здания.

Методика расчёта по удельной тепловой характеристике

Для предварительной оценки мощности котла используют формулу:

Q = q₀ · V · (tв − tн) · k, где:

• Q — расчётные теплопотери здания, Вт;
• q₀ — удельная тепловая характеристика здания, Вт/(м³·°C), зависящая от объёма, материала стен и степени остекления;
• V — отапливаемый объём здания по внешнему обмеру, м³;
• tв — расчётная температура внутреннего воздуха (обычно +20 °C для жилых помещений);
• tн — расчётная температура наружного воздуха для холодной пятидневки, °C;
• k — поправочный коэффициент, учитывающий климатическую зону (от 0,7 до 1,3).

Значение q₀ для жилых зданий принимается в диапазоне 0,3–0,5 Вт/(м³·°C) в зависимости от теплотехнических свойств. Для зданий с современным утеплением (пенополистирол, минеральная вата, энергоэффективные стеклопакеты) показатель снижается до 0,25–0,3 Вт/(м³·°C).

Точный расчёт через сопротивление теплопередаче

Более достоверный результат даёт поэлементный расчёт по формуле:

Qогр = (A / R) · (tв − tн) · n · (1 + Σβ), где:

• A — площадь ограждающей конструкции, м²;
• R — приведённое сопротивление теплопередаче, (м²·°C)/Вт;
• n — коэффициент, учитывающий положение конструкции относительно наружного воздуха (для наружных стен n = 1, для чердачных перекрытий n = 0,9, для перекрытий над подвалом n = 0,75);
• Σβ — сумма добавочных потерь тепла (ориентация по сторонам света, инфильтрация, наличие наружных дверей и т.д.).

Отдельно рассчитываются потери на нагрев вентиляционного воздуха:

Qвент = 0,28 · L · ρ · c · (tв − tн) · kн, где L — расход удаляемого воздуха, м³/ч; ρ — плотность воздуха, кг/м³; c — удельная теплоёмкость воздуха (1,005 кДж/(кг·°C)); kн — коэффициент учёта теплового потока (при естественной вентиляции kн = 1).

Суммарные теплопотери дома определяются как Qобщ = Qогр + Qвент. К полученному значению добавляют запас 10–15 % на неучтённые факторы и нагрев воды в системе ГВС (если котёл двухконтурный).

Гидравлический расчёт системы отопления

Гидравлический расчёт решает две ключевые задачи: определение диаметров трубопроводов и подбор циркуляционного насоса. Он базируется на законах Бернулли и Дарси–Вейсбаха.

Определение расхода теплоносителя

Секундный массовый расход теплоносителя на участке вычисляется по формуле:

G = Q / (c · Δt), где:

• G — расход теплоносителя, кг/с;
• Q — тепловая нагрузка участка, Вт;
• c — удельная теплоёмкость воды (4187 Дж/(кг·°C));
• Δt — расчётный перепад температур между подачей и обраткой (для стандартных систем 20 °C, для низкотемпературных 10–15 °C).

Для перевода в объёмный расход (м³/ч) используют плотность воды при средней температуре теплоносителя.

Потери давления на трение и местные сопротивления

Общие потери давления в контуре складываются из линейных и местных:

ΔP = ΔPтр + ΔPмс = (λ · L / d + Σζ) · (ρ · v² / 2), где:

• λ — коэффициент гидравлического трения (для ламинарного режима λ = 64/Re, для турбулентного — по формуле Альтшуля);
• L — длина участка, м;
• d — внутренний диаметр трубы, м;
• Σζ — сумма коэффициентов местных сопротивлений (отводы, тройники, арматура, котёл, радиаторы);
• v — скорость теплоносителя, м/с (рекомендуется 0,5–1,5 м/с).

Оптимальная скорость в трубопроводах систем отопления — 0,6–1,2 м/с. При меньших значениях возрастает металлоёмкость и стоимость труб, при больших — появляется шум и эрозионный износ арматуры.

Подбор циркуляционного насоса

Насос подбирается по двум параметрам: подаче (расходу) и напору. Расчётный напор должен превышать суммарные потери давления в самом неблагоприятном (наиболее удалённом и нагруженном) циркуляционном кольце с запасом 15–20 %. Для систем с естественной циркуляцией напор создаётся за счёт разности плотностей горячего и охлаждённого теплоносителя, что требует увеличенных диаметров труб и строгого соблюдения уклонов.

Расчёт объёма расширительного бака

При нагреве теплоноситель увеличивается в объёме, и избыточное давление компенсируется мембранным расширительным баком. Его минимальный полезный объём определяется по формуле:

Vб = (Vс · E) / (1 − (Pпред / Pмакс)), где:

• Vс — суммарный объём теплоносителя в системе (котёл, трубы, радиаторы, коллекторы), л;
• E — коэффициент объёмного расширения теплоносителя (для воды при 80 °C E ≈ 0,029, для 90 °C — 0,036);
• Pпред — предварительное давление в воздушной камере бака (обычно 1,0–1,5 бар);
• Pмакс — максимальное рабочее давление в системе (ограничено настройкой предохранительного клапана, обычно 2,5–3,0 бар).

Полный объём бака принимают на 20–30 % больше расчётного полезного значения. Ориентировочно объём теплоносителя составляет 10–15 л на 1 кВт мощности котла для традиционных систем с чугунными радиаторами и 6–8 л/кВт для систем с алюминиевыми или биметаллическими приборами.

Расчёт отопительных приборов

Число секций радиатора или площадь поверхности конвектора определяется исходя из требуемой тепловой мощности помещения с учётом поправочных коэффициентов:

• Тепловой поток прибора зависит от температурного напора Δtср = (tпод + tобр)/2 − tв. Паспортные данные приводятся для Δt = 70 °C, поэтому при реальных низкотемпературных режимах вводится коэффициент пересчёта.
• Поправка на способ установки: открытая установка — 1,0; за декоративным экраном — 0,9; в нише — 0,85.
• Поправка на схему подключения: диагональное — 1,0; боковое — 0,95; нижнее — 0,88.

Для систем «тёплый пол» расчёт ведётся по удельной теплоотдаче с 1 м² контура, которая зависит от шага укладки трубы, диаметра и температуры теплоносителя. Обычно принимают 80–100 Вт/м² для комфортных режимов и до 150 Вт/м² для высокотемпературных.

Заключение

Расчёт системы отопления частного дома — это итерационный процесс, в котором тепловой, гидравлический и конструктивный расчёты взаимосвязаны. Изменение диаметра труб влияет на потери давления и требуемый напор насоса; выбор низкотемпературного режима увеличивает площадь отопительных приборов; увеличение объёма теплоносителя требует большего расширительного бака. Профессионально выполненный расчёт позволяет подобрать оборудование с оптимальным соотношением «цена — производительность», обеспечить равномерный прогрев всех помещений и снизить эксплуатационные затраты на 15–25 % по сравнению с системами, смонтированными «на глаз». При проектировании сложных объектов рекомендуется использовать специализированное ПО (Valtec, Danfoss CO, Herz C.O.) и руководствоваться актуальными редакциями СП 60.13330 и СП 131.13330.

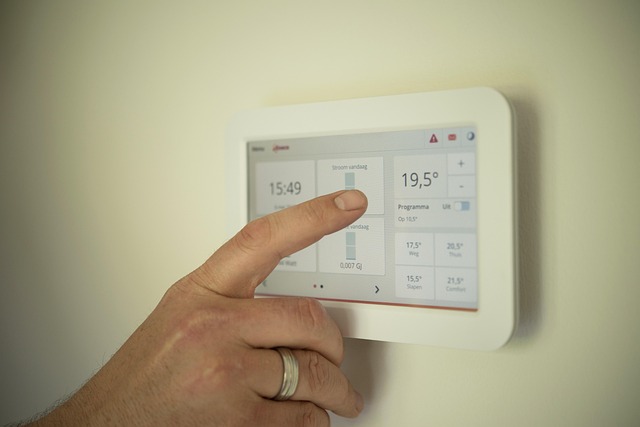

Автоматизация отопления — один из наиболее востребованных и экономически оправданных сценариев в системе «Умный дом». Грамотно спроектированная и корректно настроенная автоматика позволяет снизить расход энергоносителя на 20–35 % без потери комфорта, а также продлить срок службы котлового оборудования за счёт исключения режимов частого тактования и перегрева. В данной статье рассматриваются инженерные принципы построения системы, выбор оборудования, алгоритмы управления и практические шаги по настройке.

1. Архитектура системы автоматизации отопления

Любая система управления отоплением строится по трёхуровневой схеме: полевой уровень (датчики и исполнительные механизмы), уровень управления (контроллеры, термостаты, сервоприводы) и уровень супервизии (хаб умного дома, облако, пользовательские интерфейсы). Такое разделение обеспечивает отказоустойчивость: при потере связи с облаком локальный контроллер продолжает поддерживать заданные уставки.

Полевой уровень

• Датчики температуры: комнатные (настенные и встраиваемые), погружные (в подающем и обратном трубопроводе), наружные (для погодозависимой автоматики), датчики температуры теплоносителя в бойлере ГВС.
• Датчики давления и протока: реле давления, расходомеры для контроля циркуляции и защиты насосов от сухого хода.
• Исполнительные механизмы: термоэлектрические и моторные сервоприводы радиаторных клапанов, приводы трёх- и четырёхходовых смесительных клапанов, циркуляционные насосы с ШИМ-управлением, зональные клапаны коллекторных групп.

Уровень управления

Ядром служит контроллер отопления (например, погодозависимый регулятор котла или программируемый ПЛК). Он реализует ПИД-регулирование температуры подачи, управляет смесительными узлами и насосными группами. Комнатные термостаты выступают в роли задатчиков и датчиков обратной связи по зонам.

Уровень супервизии

Хаб умного дома (на базе протоколов Zigbee, Z-Wave, KNX, Modbus, Matter) объединяет отопительный контур с остальными подсистемами: вентиляцией, ГВС, рекуперацией. Именно здесь реализуются сценарии, расписания и интеграция с голосовыми ассистентами.

2. Выбор протокола и оборудования

Ключевой критерий — совместимость и надёжность передачи команд в условиях помех от силового оборудования. Рассмотрим основные варианты:

• Проводные шины (KNX, Modbus RTU/TCP): максимальная надёжность, применяются в проектах с большим числом зон и в коммерческих объектах. Требуют прокладки кабеля на этапе строительства.
• Беспроводные mesh-протоколы (Zigbee, Z-Wave, Thread/Matter): удобны для реконструкции, самовосстанавливающаяся сеть. Важно обеспечить достаточную плотность роутеров и питание от сети для узлов-ретрансляторов.
• Wi-Fi: подходит для отдельных устройств, но не рекомендуется как основной транспорт для критичных контуров из-за зависимости от роутера и энергопотребления.

При подборе термостатических головок и сервоприводов учитывайте тип клапана (нормально открытый/закрытый), ход штока и время срабатывания. Для радиаторных зон оптимальны термоэлектрические приводы NC (нормально закрытые) с питанием 230 В или 24 В.

3. Алгоритмы управления отоплением

3.1. Погодозависимое регулирование

Контроллер рассчитывает требуемую температуру подачи по отопительной кривой, опираясь на наружную температуру и заданную комнатную уставку. Настройка кривой — критичный этап: слишком крутая кривая ведёт к перерасходу, слишком пологая — к недогреву в морозы. Рекомендуется начинать с базовой кривой и корректировать её по фактическому поведению системы в течение 1–2 недель.

3.2. Зональное регулирование

Каждая зона (этаж, комната) управляется собственным термостатом, который через сервоприводы или зональные клапаны регулирует подачу теплоносителя. Для гидравлической развязки применяется гидравлический разделитель или коллектор с балансировочными клапанами.

3.3. Адаптивное и прогнозное управление

Современные хабы поддерживают алгоритмы самообучения: система анализирует инерционность помещения и время выхода на режим, чтобы начать нагрев заранее к заданному времени. Это особенно эффективно для «ночного» и «отпускного» режимов.

3.4. Защита оборудования

• Циклический прогон насосов и приводов раз в сутки для предотвращения заклинивания.
• Антизаморозка: при падении температуры ниже порога (например, +5 °C) система принудительно включает нагрев.
• Защита от тактования котла: минимальное время между включениями и гистерезис по температуре.

4. Пошаговая настройка системы

1. Сборка топологии. Составьте схему зон, назначьте адреса устройствам, проверьте радиопокрытие и питание.
2. Настройка котлового контура. Задайте отопительную кривую, максимальную температуру подачи, режимы ГВС и приоритеты.
3. Конфигурация зон. Привяжите термостаты к сервоприводам, задайте уставки комфорта, эконом- и ночного режимов.
4. Балансировка. Отрегулируйте расходы через балансировочные клапаны, чтобы все зоны выходили на режим одновременно.
5. Сценарии и расписания. Настройте недельные программы, геозоны (по присутствию смартфонов), интеграцию с датчиками открытия окон.
6. Тестирование. Проведите стресс-тест: имитируйте отключение связи, падение наружной температуры, открытие окон. Убедитесь в корректной реакции.
7. Мониторинг и оптимизация. Ведите журнал расхода и температур, корректируйте кривую и уставки в течение отопительного сезона.

5. Типовые ошибки и рекомендации

• Отсутствие балансировки: приводит к перегреву ближних зон и недогреву дальних, автоматика не компенсирует гидравлический дисбаланс.
• Слишком агрессивные уставки: частые переключения клапанов сокращают ресурс приводов и вызывают шум.
• Игнорирование инерционности: попытка управлять тёплым полом по комнатному датчику без учёта тепловой инерции стяжки ведёт к колебаниям температуры.
• Единая точка отказа: облачный хаб без локального резервирования оставляет дом без отопления при сбое интернета.
• Отсутствие резервного питания: для критичных контроллеров и приводов предусмотрите ИБП.

6. Экономический эффект и выводы

Комплексная автоматизация отопления в частном доме площадью 150–200 м² окупается за 2–4 отопительных сезона за счёт снижения расхода газа или электроэнергии, а также за счёт продления срока службы котла и насосного оборудования. Ключ к успеху — не количество «умных» устройств, а корректно спроектированная гидравлика, грамотно подобранные алгоритмы и тщательная пусконаладка. Начинайте с базового погодозависимого регулирования и зонального управления, а прогнозные сценарии и глубокую интеграцию внедряйте поэтапно, контролируя фактический эффект по приборам учёта.

Монтаж дымохода из сэндвич-труб — это инженерная задача, от корректного выполнения которой зависит не только эффективность работы котла или камина, но и безопасность всего дома. В отличие от кирпичных или одностенных металлических дымоходов, сэндвич-система представляет собой многослойную конструкцию, где внутренний контур из нержавеющей стали отделён от внешнего кожуха слоем негорючего теплоизолятора (чаще всего базальтовой ваты). Такая схема решает сразу несколько проблем: снижает риск возгорания примыкающих конструкций, минимизирует образование конденсата и обеспечивает стабильную тягу. Ниже разберём ключевые требования, этапы и ошибки, которые встречаются при монтаже.

Нормативная база и общие требования

Проектирование и установка дымохода регламентируются сводом правил СП 7.13130.2013 «Отопление, вентиляция и кондиционирование», а также инструкциями производителей теплогенерирующего оборудования. Основные положения, которые необходимо соблюдать:

• Высота дымохода от колосниковой решётки до устья — не менее 5 метров для стабильной естественной тяги.
• Отвод газов должен быть организован выше зоны ветрового подпора: не менее 0,5 м над плоской кровлей и не менее 0,5 м над коньком, если труба находится от него на расстоянии до 1,5 м.
• Горизонтальные участки допускаются суммарной длиной не более 1 метра, с уклоном в сторону котла не менее 3° для отвода конденсата.
• Минимальное расстояние от наружной поверхности сэндвич-трубы до горючих конструкций — не менее 50 мм (при использовании негорючей изоляции и защитных экранов требования могут корректироваться в сторону увеличения).
• Проход через кровлю и межэтажные перекрытия выполняется через специальные потолочно-проходные узлы (ППУ) с заполнением негорючим материалом.

Конструкция сэндвич-дымохода

Типовой комплект включает следующие элементы:

1. Стартовый патрубок — переходник от выходного фланца котла или камина к сэндвич-системе.
2. Прямые модули (трубы) длиной 250, 500, 1000 мм с замковым соединением «конус-раструб».
3. Отводы под углом 15°, 30°, 45° для обхода препятствий.
4. Тройник с ревизией — узел для сбора и удаления конденсата, обязателен при вертикальном участке после горизонтального.
5. Потолочно-проходной узел — короб с теплоизоляцией для прохода через перекрытие.
6. Кровельный узел (фартук) — герметизация выхода через кровлю.
7. Дефлектор или оголовок — защита устья от осадков и улучшение тяги.
8. Хомуты и кронштейны — крепление к стене с шагом не более 2 м.

Материалы и температурные классы

Внутренний контур изготавливается из нержавеющей стали марок AISI 304, 316, 321. Для твердотопливных котлов и каминов оптимальна сталь AISI 321 или 316L — она устойчива к высокотемпературной коррозии. Толщина стенки внутренней трубы должна быть не менее 0,5–1,0 мм. Утеплитель — базальтовая вата плотностью от 100 кг/м³ с рабочей температурой до 750–1000 °C. Для газовых котлов с низкой температурой уходящих газов (до 200 °C) достаточно класса «холодный», для твердотопливных — только «горячий» с толщиной изоляции 50–100 мм.

Пошаговый монтаж

1. Подготовка и разметка

Начинают с определения места выхода дымохода. Для котла с естественной тягой предпочтителен вертикальный канал с минимальным числом поворотов. Разметку ведут от выходного патрубка оборудования, контролируя вертикальность лазерным или пузырьковым уровнем. Заранее проверяют, не попадают ли стропила и балки в зону прохода.

2. Установка стартового узла и сборка контура

Стартовый патрубок крепят к фланцу котла через термостойкий герметик (до 1000 °C). Далее наращивают модули снизу вверх: каждый последующий элемент вставляется раструбом вверх, что исключает затекание конденсата в стыки. Все соединения дополнительно промазывают жаростойким герметиком и фиксируют хомутами. Важно: конденсат должен стекать по внутренней стенке вниз, к тройнику с ревизией, а не наружу.

3. Проход через перекрытие

В месте прохода монтируют ППУ: короб заполняют керамзитом или базальтовой ватой, а зазор между трубой и коробом герметизируют негорючим материалом. Категорически запрещено заделывать проход монтажной пеной или горючими утеплителями. Стык сэндвич-трубы не должен попадать внутрь перекрытия — его располагают ниже или выше узла.

4. Крепление к стене и обход препятствий

Для наружного участка используют кронштейны с хомутами, шаг крепления — не более 2 м, а вблизи отводов — не более 1 м. Отводы собирают так, чтобы конденсат не скапливался в углах: каждый поворот должен иметь уклон в сторону сбора. При обходе карниза применяют два отвода по 45° или 30°.

5. Кровельный узел и оголовок

Фартук устанавливают с обязательной гидроизоляцией примыкания к кровле. Зазор между трубой и фартуком заполняют термостойким герметиком. Оголовок (дефлектор) монтируют на устье, соблюдая высоту относительно конька. Для каминов часто применяют искрогаситель — сетку с ячейкой не более 5 мм.

6. Пусконаладка и проверка тяги

После сборки проверяют герметичность всех стыков, отсутствие зазоров и надёжность креплений. Тягу контролируют анемометром или визуально по отклонению пламени. При необходимости регулируют высоту трубы или устанавливают стабилизатор тяги.

Типичные ошибки

• Экономия на классе трубы: установка «холодного» сэндвича на твердотопливный котёл приводит к прогоранию изоляции и возгоранию.
• Неправильная сборка стыков: раструб вниз — конденсат попадает в утеплитель и разрушает конструкцию.
• Отсутствие тройника с ревизией: конденсат скапливается в трубе, снижая тягу и вызывая коррозию.
• Заделка прохода горючими материалами: прямое нарушение пожарных норм.
• Недостаточная высота: труба ниже зоны ветрового подпора — обратная тяга и задымление.
• Жёсткое крепление без компенсации температурного расширения: при нагреве металл удлиняется, что приводит к деформации стыков.

Особенности для котла и камина

Для газового котла характерны низкие температуры уходящих газов и обильный конденсат, поэтому обязательны сборник конденсата, уклон горизонтальных участков и, при возможности, коаксиальная схема. Для твердотопливного котла и камина критичны высокотемпературная стойкость стали и изоляции, а также периодическая очистка от сажи. Каминные дымоходы часто делают с утеплением 100 мм и устанавливают задвижку для регулирования тяги в межсезонье.

Заключение

Монтаж дымохода из сэндвич-труб — это система взаимосвязанных решений: правильный подбор класса трубы, грамотная сборка стыков, корректный проход через перекрытия и кровлю, надёжное крепление и контроль тяги. Соблюдение СП 7.13130.2013 и рекомендаций производителей оборудования гарантирует долговечную и безопасную работу котла или камина. При сомнениях в расчётах лучше обратиться к проектировщику: ошибки в дымоходе исправлять дороже, чем закладывать их на этапе проекта.

Эффективность и стабильность работы современной отопительной системы во многом определяются не только мощностью котла и качеством радиаторов, но и способом перемещения теплоносителя по контуру. Схема системы отопления с принудительной циркуляцией на сегодняшний день является доминирующим инженерным решением в частном домостроении и многоэтажных зданиях. В отличие от гравитационных аналогов, где движение воды основано на естественной разнице плотностей горячего и остывшего теплоносителя, здесь ключевым элементом выступает циркуляционный насос. Именно он обеспечивает заданный расход и напор, делая систему управляемой, компактной и способной обогревать здания любой этажности и конфигурации.

Принципиальные отличия и физика процесса

В основе принудительной схемы лежит искусственное побуждение движения теплоносителя. Насос, встраиваемый в контур (как правило, на обратном трубопроводе перед котлом), создает перепад давления, который преодолевает гидравлическое сопротивление труб, арматуры и отопительных приборов. Это позволяет использовать трубы малого диаметра, что особенно важно при скрытой прокладке магистралей в стяжке пола или стенах.

Ключевые преимущества такого подхода очевидны для профессионального проектировщика:

• Высокая скорость прогрева: контур выходит на рабочий режим за считанные минуты, а не часы, как при естественной циркуляции.
• Гибкость проектирования: возможность подключения радиаторов на разных уровнях и в удаленных помещениях без ущерба для температуры.
• Точность регулирования: применение термостатических клапанов и балансировочной арматуры дает стабильный контроль микроклимата.
• Экономия материалов: меньший диаметр труб снижает металлоемкость и стоимость монтажа.

Однако есть и обратная сторона: энергозависимость. При отключении электроэнергии насос останавливается, и циркуляция прекращается. Для критичных объектов это требует установки источников бесперебойного питания или применения схем с байпасом и комбинированной (естественно-принудительной) циркуляцией.

Основные элементы и их назначение

Любая схема с принудительной циркуляцией включает в себя ряд обязательных узлов. Их корректная обвязка определяет надежность и ремонтопригодность всей системы.

Котловой контур и группа безопасности

Источник тепла (газовый, твердотопливный, электрический котел) оснащается группой безопасности. В нее входят:

• Автоматический воздухоотводчик: удаляет воздушные пробки, которые неизбежно образуются при заполнении системы.
• Предохранительный клапан: сбрасывает избыточное давление при перегреве теплоносителя.
• Манометр и термометр: обеспечивают визуальный контроль параметров.

Циркуляционный насос

Сердце системы. Современные модели оснащаются электронным управлением (частотным регулированием), что позволяет автоматически снижать потребление энергии в межсезонье. Насос монтируется на байпасе с запорной арматурой и фильтром грубой очистки, что упрощает обслуживание и замену без слива теплоносителя.

Расширительный бак

В системах с принудительной циркуляцией применяются закрытые мембранные баки. Они компенсируют температурное расширение жидкости и поддерживают стабильное давление в контуре. Объем бака рассчитывается как минимум 10% от общего объема теплоносителя в системе.

Отопительные приборы и запорно-регулирующая арматура

Радиаторы, конвекторы или теплые полы подключаются через балансировочные клапаны и термоголовки. Это позволяет гидравлически увязать все ветви и настроить равномерный прогрев каждого помещения.

Типовые схемы разводки

В инженерной практике наибольшее распространение получили две принципиальные схемы: однотрубная и двухтрубная. Выбор зависит от площади объекта, количества этажей и требований к комфорту.

Однотрубная схема (схема с последовательным подключением)

Теплоноситель последовательно проходит через все радиаторы, отдавая тепло. Такая схема проста и дешева в монтаже, но имеет существенный недостаток — неравномерный прогрев: первые приборы получают более горячую воду, последние — остывшую. Для компенсации применяют байпасы и увеличивают количество секций на конечных радиаторах. В чистом виде используется редко, чаще — в модернизации старых зданий.

Двухтрубная схема (коллекторная или лучевая)

Наиболее эффективное решение для систем с принудительной циркуляцией. Горячая вода подается к каждому прибору по отдельной подающей линии, а отводится по отдельной обратной. Это обеспечивает:

• гидравлическую и тепловую балансировку;
• возможность отключения одного радиатора без остановки других;
• стабильную температуру во всех помещениях независимо от удаленности от котла.

При коллекторной (лучевой) разводке каждый прибор подключается к распределительному узлу (гребенке) отдельной парой труб. Это идеально для скрытого монтажа в стяжке и использования теплых полов.

Гидравлический расчет и балансировка

Профессиональное проектирование невозможно без гидравлического расчета. Цель — определить потери давления на каждом участке и подобрать насос с оптимальными характеристиками (расход и напор). Основные этапы:

1. Определение теплопотерь помещений для расчета требуемой мощности радиаторов.
2. Выбор диаметров труб на основе допустимой скорости теплоносителя (0,5–1,5 м/с).
3. Расчет потерь давления по длине и в местных сопротивлениях.
4. Подбор циркуляционного насоса по рабочей точке (пересечение характеристики насоса и системы).
5. Установка балансировочных клапанов и проведение пусконаладочной балансировки.

Ошибки на этом этапе приводят к шуму в трубах, «завоздушиванию» и неравномерному прогреву. Поэтому использование специализированного ПО (например, Valtec, Danfoss) является стандартом для проектных организаций.

Особенности монтажа и эксплуатации

При монтаже системы с принудительной циркуляцией следует соблюдать ряд технических требований:

• Уклон труб: даже при наличии насоса рекомендуется сохранять уклон для естественного удаления воздуха.
• Воздухоудаление: в верхних точках устанавливаются автоматические воздухоотводчики, на радиаторах — краны Маевского.
• Термоизоляция: обратные и подающие магистрали в неотапливаемых зонах обязательно утепляются.
• Заполнение системы: производится только через фильтр, желательно с использованием подготовленной (умягченной) воды.

В процессе эксплуатации необходимо ежегодно проверять давление в расширительном баке, очищать фильтры и контролировать работу насоса. Современные модели с «мокрым ротором» практически не требуют обслуживания, но чувствительны к загрязнению теплоносителя.

Заключение

Схема системы отопления с принудительной циркуляцией — это инженерно обоснованный выбор для объектов, где требуется надежность, комфорт и возможность тонкой настройки. Она позволяет реализовать любые архитектурные решения, включая скрытые коммуникации и комбинированные системы «радиаторы + теплый пол». Однако, как и любой технический комплекс, она требует грамотного расчета, качественного монтажа и соблюдения правил эксплуатации. Только в этом случае насосная циркуляция раскроет свои преимущества в полной мере, обеспечивая стабильное тепло в доме на протяжении десятилетий.

Твердотопливные котлы длительного горения (ТКДГ) заняли устойчивую нишу в автономном отоплении объектов, удалённых от газовых магистралей. В отличие от классических котлов прямого горения, где топливо прогорает за 2–4 часа, аппараты верхнего розжига и пиролизные модели удерживают теплоноситель в рабочем режиме от 8 до 24 часов на одной загрузке. Однако этот ресурс реализуется только при корректном монтаже и тонкой настройке — ошибки на этапе установки сводят преимущества конструкции к нулю. Ниже разобраны ключевые этапы: от подготовки котельной до регулировки режимов горения.

Принципиальные особенности, влияющие на монтаж

Прежде чем приступать к установке, необходимо понимать физику процесса, поскольку она диктует требования к обвязке и помещению.

• Верхнее горение. В котлах шахтного типа (Stropuva, Buderus Logano, отечественные аналоги) воздух подаётся сверху через телескопическую трубу-распределитель. Очаг горения опускается вниз по мере выгорания загрузки. Это даёт длительный цикл, но требует стабильной тяги и качественного топлива.
• Пиролиз (газификация). В двухкамерных моделях топливо разлагается при недостатке кислорода с выделением генераторного газа, который догорает в отдельной камере при 800–1100 °C. КПД достигает 85–92 %, но критична влажность дров (не выше 20 %).
• Высокая инерционность. Массивный теплообменник и большой объём загрузки означают, что котёл нельзя быстро «приглушить». Это накладывает отпечаток на схему обвязки.

Требования к помещению и подготовительные работы

Котельная: нормы и практика

Размещение котла регламентируется СП 402.1325800.2018 и СП 7.13130.2013. Для агрегата мощностью до 60 кВт допускается отдельное помещение или совмещение с другими хозяйственными зонами при соблюдении условий:

1. Объём помещения — не менее 8 м³ плюс 0,8 м³ на каждый киловатт мощности свыше 30 кВт.
2. Наличие оконного проёма с площадью остекления из расчёта 0,03 м² на 1 м³ объёма (для аварийного сброса давления при хлопке).
3. Приточно-вытяжная вентиляция с естественным побуждением: приток сечением не менее 8 см² на 1 кВт мощности, вытяжка — у потолка.
4. Отделка стен и пола негорючими материалами (штукатурка, керамическая плитка, бетон).

Котёл устанавливают на отдельный фундамент или бетонную площадку высотой 100–150 мм, отступив от горючих стен минимум 500 мм, от негорючих — 100 мм. При установке на деревянный пол под агрегат подкладывают лист асбеста и стальной лист, выступающий за габариты котла на 300 мм спереди и по 100 мм с боков.

Дымоход

Это самый ответственный узел. Для ТКДГ применяют сэндвич-дымоходы из нержавеющей стали марок AISI 316L (внутренний контур) и AISI 304 (наружный). Ключевые параметры:

• Высота — не менее 5 м от колосниковой решётки до устья. Для пиролизных котлов с принудительной тягой допускается 4 м.
• Диаметр — равен или превышает диаметр патрубка котла, но не более чем на 20 % (иначе падает скорость газов и растёт конденсатообразование).
• Тяга — 12–20 Па для естественной, 40–80 Па для вентиляторной. Замеряется анемометром через ревизию.
• Конденсатоотвод — обязателен тройник с патрубком и сифоном в нижней точке, особенно для пиролизных моделей.

Оголовок выводится выше зоны ветрового подпора: не менее 0,5 м над плоской кровлей и на 0,5 м выше конька при расположении трубы в пределах 1,5 м от него.

Обвязка котла

Базовая схема безопасности

Твердотопливный котёл не имеет автоматики, мгновенно прекращающей горение, поэтому обвязка строится по принципу «теплоноситель всегда отводит тепло». Минимальный комплект:

1. Группа безопасности — предохранительный клапан (на 1,5–2,5 бар), автоматический воздухоотводчик и манометр, устанавливаемые на подающем патрубке в непосредственной близости от котла.
2. Трёхходовой клапан с термостатической головкой — защита от коррозии и конденсата. Поддерживает температуру обратки не ниже 55–60 °C, подмешивая горячую воду из подачи.
3. Расширительный бак — закрытого типа, объёмом 10–15 % от общего объёма системы.
4. Циркуляционный насос — устанавливается на обратке перед котлом, при необходимости с байпасом для гравитационного режима.

Тепловой аккумулятор

Для котлов длительного горения настоятельно рекомендуется буферная ёмкость (ТА) объёмом 500–2000 л. Она решает две задачи: сглаживает пики мощности и позволяет работать на номинальном режиме без частых загрузок. Расчёт объёма: 25–50 л на 1 кВт мощности котла. Схема подключения — через трёхходовые клапаны с термоголовками или через гидравлический разделитель.

Аварийный контур

При отключении электроэнергии насос останавливается, и котёл может закипеть. Защита реализуется одним из способов:

• гравитационный контур с естественной циркуляцией и уклоном труб не менее 5 мм на 1 м;
• клапан аварийного охлаждения (например, Regulus DBV), сбрасывающий воду из водопровода через змеевик;
• источник бесперебойного питания для насоса на 4–6 часов автономии.

Настройка режимов горения

Регулировка первичного и вторичного воздуха

В пиролизных котлах воздух разделён на два потока. Первичный (через колосники) обеспечивает газификацию, вторичный (над топкой) — дожиг. Настройка выполняется по цвету пламени и температуре дымовых газов:

1. Разожгите котёл, дайте выйти на режим 15–20 минут.
2. Установите первичную заслонку на 30–40 % открытия, вторичную — на 50–60 %.
3. Контролируйте пламя: соломенно-жёлтое с голубыми языками — оптимально; коптящее оранжевое — недостаток вторичного воздуха; ярко-белое — избыток.
4. Температура уходящих газов должна быть 150–200 °C. Ниже — конденсат и смолы, выше — потери тепла.

Термостатическая автоматика

Современные модели оснащаются контроллерами с датчиками температуры и цепью управления заслонкой. Алгоритм настройки:

• Задайте уставку подачи 75–85 °C (для систем с ТА — 90–95 °C).
• Гистерезис — 5–10 °C, чтобы избежать частого дёргания заслонки.
• Скорость реакции сервопривода — средняя, иначе возможны колебания мощности.
• Проверьте работу в переходных режимах: розжиг, выход на мощность, затухание.

Топливо и его влияние на настройку

Влажность топлива — определяющий фактор. Дрова с влажностью 30–40 % снижают КПД на 15–20 % и провоцируют смолообразование. Оптимально: дрова камерной сушки (W = 15–20 %), пеллеты (W = 8–12 %), брикеты. При переходе с одного вида топлива на другой настройки воздуха корректируют заново.

Пусконаладка и типовые ошибки

После монтажа проводят пробную топку с контролем параметров. Типичные ошибки, приводящие к авариям и потере гарантии:

• Отсутствие группы безопасности или её установка на обратке — при закипании клапан не сработает корректно.
• Подключение к системе без ТА при мощности свыше 25 кВт — перегрев и кипение при внезапном прекращении разбора тепла.
• Зауженный дымоход — обратная тяга, угарный газ в помещении.
• Работа на сыром топливе — засмоление теплообменника и дымохода, падение КПД.
• Отсутствие термозащиты обратки — конденсат на стенках топки, коррозия, сокращение срока службы.

Регламент обслуживания

Для стабильной работы котла длительного горения необходимо:

1. Ежедневно — удалять золу, проверять плотность прилегания дверок.
2. Еженедельно — очищать теплообменник щёткой, проверять тягу.
3. Ежемесячно — осматривать дымоход на предмет сажи и конденсата, проверять работу предохранительного клапана.
4. Ежегодно перед отопительным сезоном — ревизия автоматики, промывка системы, проверка расширительного бака.

Корректно установленный и настроенный твердотопливный котёл длительного горения отрабатывает 15–20 лет без капитального ремонта, обеспечивая автономность и предсказуемые эксплуатационные расходы. Экономия на этапе монтажа обвязки или пренебрежение настройкой режимов горения оборачивается перерасходом топлива, а в худшем случае — аварийной ситуацией. Проектирование, монтаж и пусконаладку целесообразно поручать специализированной организации с оформлением акта ввода в эксплуатацию.

Выбор газового котла — это только половина задачи создания эффективной и безопасной системы отопления. Даже самый совершенный агрегат не сможет работать корректно, если его мощность подобрана «на глаз», а схема обвязки выполнена с нарушениями. В этой статье мы разберем инженерные методики расчета тепловой мощности и рассмотрим типовые схемы обвязки, обеспечивающие надежную и долговечную работу оборудования.

Расчет тепловой мощности газового котла

Мощность котла — это ключевой параметр, определяющий способность системы поддерживать комфортную температуру в самые холодные дни. Ошибка в расчетах приводит либо к недостатку тепла, либо к перерасходу газа и ускоренному износу оборудования.

Упрощенная методика для типовых условий

Для предварительной оценки часто используют правило: 1 кВт мощности на 10 м² отапливаемой площади при высоте потолков до 3 метров. Однако этот метод не учитывает теплопотери, которые зависят от климатической зоны, степени утепления и архитектурных особенностей здания.

Точный расчет теплопотерь

Профессиональный подход базируется на вычислении теплового баланса здания. Суммарные теплопотери складываются из потерь через ограждающие конструкции, вентиляцию и инфильтрацию. Формула для укрупненного расчета выглядит так:

Q = S × (Q_уд / 1000) × K,

где:

• Q — требуемая мощность котла, кВт;
• S — общая площадь помещений, м²;
• Q_уд — удельные теплопотери на 1 м² (Вт/м²), зависящие от региона (например, для средней полосы России — 100–150 Вт/м², для северных районов — до 200 Вт/м²);
• K — поправочный коэффициент запаса (обычно 1,15–1,2), учитывающий пиковые морозы и нагрев воды для ГВС.

Более точный расчет выполняется с учетом сопротивления теплопередаче стен, окон, перекрытий и кратности воздухообмена. Для этого используют методики СП 50.13330 «Тепловая защита зданий».

Влияние ГВС и резервирования

Если котел работает на нужды горячего водоснабжения, мощность увеличивают на 20–30% (для накопительного бойлера) или на 40–50% (для проточного нагрева). Также стоит предусмотреть запас на возможное расширение системы. Однако чрезмерное завышение мощности ведет к тактованию (частым включениям/выключениям), снижению КПД и образованию конденсата в дымоходе.

Схемы обвязки газового котла

Обвязка обеспечивает циркуляцию теплоносителя, отвод продуктов сгорания, безопасность и управление. Рассмотрим основные схемы для напольных и настенных котлов.

Базовая обвязка с естественной циркуляцией

Применяется в системах с открытым расширительным баком. Схема включает:

• котел;
• расширительный бак открытого типа (устанавливается в верхней точке);
• подающий и обратный трубопроводы с уклоном не менее 5 мм на 1 м;
• запорную арматуру и сливной кран.

Достоинства: энергонезависимость. Недостатки: инерционность, риск завоздушивания, ограничение по площади.

Принудительная циркуляция с насосом

Наиболее распространенная схема. Включает циркуляционный насос, мембранный расширительный бак, группу безопасности (манометр, предохранительный клапан, воздухоотводчик), фильтр и балансировочные клапаны. Насос устанавливают на обратном трубопроводе перед котлом — это продлевает срок службы крыльчатки за счет работы с менее горячей водой.

Гидравлическая развязка: первично-вторичные кольца

Для систем с несколькими контурами (радиаторы, теплый пол, бойлер) применяют гидравлический разделитель или гидрострелку. Она устраняет взаимное влияние насосов и обеспечивает независимый расход теплоносителя. Схема включает:

1. Первичное кольцо: котел — гидрострелка — насос котла.
2. Вторичные кольца: коллекторы с насосно-смесительными узлами для каждого потребителя.

Такая обвязка особенно актуальна для низкотемпературных систем (теплый пол), где требуется подмешивание обратной воды.

Обвязка с бойлером косвенного нагрева

Приоритет ГВС реализуется через трехходовой клапан с электроприводом или гидравлический распределитель. Котел переключается на нагрев бойлера по сигналу термостата. Важно предусмотреть защиту от накипи и рециркуляцию ГВС для мгновенной подачи горячей воды.

Ключевые элементы обвязки и их функции

• Группа безопасности: предохранительный клапан (на 3 бар), автоматический воздухоотводчик, манометр. Устанавливается на подаче в непосредственной близости от котла.
• Расширительный бак: компенсирует температурное расширение. Объем подбирается по формуле V = 0,04 × V_сист / (1 — P_пред/P_макс).
• Фильтры: механической очистки на обратке перед котлом — обязательны для защиты теплообменника.
• Термометры и манометры: для визуального контроля параметров.
• Запорно-регулирующая арматура: шаровые краны, балансировочные клапаны, термостатические головки.

Типичные ошибки при подборе и обвязке

1. Отсутствие гидравлического расчета. Приводит к шуму, неравномерному прогреву и перегрузке насоса.
2. Установка насоса на подаче. Сокращает срок службы из-за высокой температуры и риска кавитации.
3. Неправильный подбор расширительного бака. Малый объем вызывает сброс давления через клапан.
4. Игнорирование конденсатоотводчика. Для конденсационных котлов обязателен отвод конденсата в канализацию через нейтрализатор.
5. Обвязка без байпаса. Затрудняет обслуживание и замену котла без слива системы.

Заключение

Грамотный подбор мощности и схемы обвязки — залог стабильной работы отопительной системы на протяжении 15–20 лет. Рекомендуется доверять гидравлический расчет и монтаж сертифицированным специалистам, использующим проектную документацию. Помните: экономия на арматуре или пренебрежение группой безопасности может привести не только к поломке котла, но и к аварийным ситуациям.
