Установка подвесного унитаза с инсталляцией — это не просто дань современному дизайну, а серьёзное инженерное решение, требующее точного расчёта нагрузок, гидравлической и монтажной подготовки. В отличие от напольных моделей, здесь скрытая арматура и несущая рама работают в связке, и любая ошибка на этапе черновых работ приводит к дорогостоящему демонтажу плитки. Ниже — пошаговый разбор технологии, который я как практикующий инженер рекомендую соблюдать без компромиссов.

Конструктивные особенности системы «инсталляция + подвесной унитаз»

Инсталляция представляет собой стальную раму (обычно с порошковой окраской или оцинковкой), на которой смонтированы:

• Сливной бачок скрытого типа с двойным режимом смыва (3/6 л или 4/7 л);
• Несущие шпильки для крепления чаши унитаза;
• Патрубки подвода воды (обычно 1/2") и отвода в канализацию (Ø110 мм);
• Регулируемые опоры для выставления рамы по уровню и высоте.

Ключевое отличие от напольного унитаза — нагрузка от чаши передаётся не на пол, а на раму, которая жёстко анкерится к капитальной стене или к полу. Именно поэтому инсталляция должна опираться на несущую стену (кирпич, бетон, полнотелый блок) либо на усиленный каркас, если стена гипсокартонная.

Требования к несущей способности

Стандартная статическая нагрузка на подвесной унитаз по EN 997 и ГОСТ 30493 составляет не менее 400 кг. Рама инсталляции испытывается на вертикальную нагрузку 400 кг и крутящий момент. Если стена — гипсокартон на металлопрофиле, необходимо либо усилить её закладными, либо выбрать инсталляцию с опорой на пол (блочная система).

Подготовительный этап: что нельзя пропустить

1. Разметка и планировка. Определите ось унитаза, высоту чаши (стандарт — 400–430 мм от чистого пола до верхней кромки), вылет выпуска канализации.
2. Проверка стены. Убедитесь, что основание капитальное. Пустотелый кирпич или газоблок требуют химических анкеров (например, M10 с капсулой).
3. Подводка воды. Выведите трубу ХВС с запорным вентилем в зоне инсталляции. Рекомендую использовать гибкую подводку в гофре или металлопластик в защитной трубке — это упростит обслуживание бачка без вскрытия плитки.
4. Канализация. Выпуск Ø110 мм должен быть выставлен с уклоном 2–3 см на 1 м. Для инсталляций с горизонтальным выпуском используйте отвод 90° или 87,5° с переходом на 110 мм.
5. Электрика (опционально). Если предусмотрен подогрев сиденья или биде-функция — заложите кабель 220 В с УЗО 10 мА и влагозащищённой розеткой IP44 вне зоны душа.

Монтаж инсталляции: пошаговая технология

Шаг 1. Сборка рамы и выставление по уровню

Соберите раму согласно инструкции производителя (Geberit Duofix, Grohe Rapid SL, TECE, Viega). Установите регулируемые ножки, выставьте раму по строительному уровню в двух плоскостях. Вертикальность стоек — критична: перекос приведёт к тому, что чаша встанет с зазором или упрётся в плитку.

Шаг 2. Крепление к стене и полу

Анкерите раму к стене минимум в 4 точках (для тяжёлых моделей — 6). Если пол бетонный — дополнительно зафиксируйте опорные ножки через регулировочные пятки. Для гипсокартонных перегородок используйте закладные из бруса 50×100 мм или стальные пластины, закреплённые к профилю и полу.

Шаг 3. Подключение к канализации и водоснабжению

• Соедините выпуск бачка с канализацией через переходник с резиновым уплотнением. Не используйте силикон вместо манжеты — это временное решение.
• Подключите гибкую подводку ХВС к впускному клапану бачка. Обязательно установите шаровый кран перед подводкой.
• Проверьте герметичность: налейте воду в бачок, откройте смыв, осмотрите стыки. Течь на этом этапе устраняется бесплатно — после облицовки это вскрытие плитки.

Шаг 4. Зашивка короба

Обшейте раму влагостойким гипсокартоном (ГКЛВ) или цементно-стружечной плитой (ЦСП). Не зашивайте зону кнопки смыва и ревизионного люка — оставьте доступ к арматуре. Для кнопки используйте штатный монтажный шаблон из комплекта инсталляции.

Шаг 5. Финишная отделка и установка чаши

1. Уложите плитку, выведите отверстия под шпильки и кнопку смыва.
2. Установите кнопку смыва (пневматическую или механическую) через штатное отверстие.
3. Наденьте чашу на шпильки, выровняйте, затяните крепёж без фанатизма — перетяжка приводит к трещинам керамики.
4. Загерметизируйте стык чаши и стены нейтральным силиконом.

Типовые ошибки и как их избежать

• Экономия на анкерах. Пластиковые дюбели в газобетоне не держат 400 кг. Только химические анкеры или сквозной крепёж.
• Неправильный уклон канализации. Малый уклон — засоры, большой — срыв водяного затвора.
• Отсутствие ревизии. Любая инсталляция должна иметь доступ к впускному и сливному клапанам через кнопку или люк.
• Монтаж на «свежую» стяжку. Анкера в незрелый бетон (менее 28 суток) теряют несущую способность.
• Игнорирование компенсационных зазоров. Жёсткая заделка трубы в стене без гильзы приводит к разрыву при температурных деформациях.

Нормативная база и приёмка работ

При сдаче работ руководствуйтесь:

• СП 30.13330.2020 «Внутренний водопровод и канализация зданий»;
• СП 29.13330.2011 «Полы» (в части гидроизоляции);
• ГОСТ 30493-96 «Изделия санитарные керамические».

Приёмка включает: проверку вертикальности рамы, отсутствие протечек при 10-кратном смыве, нагрузочный тест (статическая нагрузка 150 кг в течение 5 минут), работу кнопки смыва в обоих режимах.

Заключение

Установка подвесного унитаза с инсталляцией — работа, где цена ошибки измеряется стоимостью демонтажа плитки и повторного чернового ремонта. Соблюдение технологии крепления, гидравлических уклонов и требований к несущей способности стены гарантирует срок службы системы 20–25 лет без вмешательства. Если вы сомневаетесь в прочности основания — выбирайте блочные инсталляции с опорой на пол: они дороже, но снимают все вопросы по нагрузке на стену.

Канализация в частном доме — это не просто трубы, соединяющие сантехнику с септиком или центральной сетью. Это инженерная система, где каждая ошибка в расчёте уклона или выборе диаметра приводит к засорам, замерзанию, появлению запаха и, в конечном счёте, к дорогостоящему ремонту. В отличие от водопровода, где вода движется под давлением, канализация работает самотёком — гравитация является единственной движущей силой. Именно поэтому нормативы уклонов и диаметров труб — не рекомендации, а жёсткие требования, закреплённые в СП 30.13330.2020 и СП 32.13330.2018.

Физика самотёчной системы: почему уклон критичен

Внутренняя поверхность канализационной трубы никогда не бывает идеально гладкой, а стоки — однородными. Вода несёт с собой жир, мыло, волосы, пищевые отходы и твёрдые включения. Для того чтобы система самоочищалась, поток должен двигаться с определённой скоростью — не менее 0,7 м/с для горизонтальных участков и не более 8 м/с для предотвращения абразивного износа и срыва гидрозатворов.

Здесь работает простое правило: чем меньше уклон, тем ниже скорость потока. При недостаточном уклоне твёрдые фракции оседают на дне, образуя отложения, которые со временем превращаются в плотные пробки. При чрезмерном уклоне вода уходит слишком быстро, оставляя твёрдые включения позади, а в сифонах сантехнических приборов возникает разрежение, приводящее к срыву водяного затвора и проникновению запахов.

Существует эмпирическая формула для проверки минимальной скорости потока:

• V = (1/n) × R^(2/3) × S^(1/2) — формула Маннинга, где n — коэффициент шероховатости (для ПВХ — 0,009, для чугуна — 0,013), R — гидравлический радиус, S — уклон.
• Для практических расчётов в частном домостроении достаточно придерживаться табличных значений СП.

Нормативные уклоны для труб различных диаметров

СП 30.13330.2020 регламентирует минимальные уклоны в зависимости от диаметра труб. Эти значения проверены десятилетиями эксплуатации и учитывают как самоочищающую способность, так и гидравлическое сопротивление.

Таблица уклонов для внутренней канализации

• Ø 50 мм — уклон 0,035 (3,5 см на 1 погонный метр). Применяется для отводов от умывальников, биде, писсуаров.
• Ø 110 мм — уклон 0,02 (2 см на 1 погонный метр). Стандарт для унитазов, ванн, душевых, стиральных машин.
• Ø 160 мм — уклон 0,008 (0,8 см на 1 погонный метр). Используется для объединённых стояков и выпусков.
• Ø 200 мм — уклон 0,007 (0,7 см на 1 погонный метр). Применяется в системах с большим расходом, например, при наличии нескольких санузлов на этаже.

Важно понимать: увеличение уклона сверх нормативного недопустимо. Распространённое заблуждение «чем больше, тем лучше» приводит к тому, что вода уходит, а фекальные массы остаются. Максимальный уклон для труб Ø 110 мм не должен превышать 0,15 (15 см на метр), иначе система перестаёт быть самоочищающейся.

Уклоны для наружной канализации

Для труб, прокладываемых в грунте до септика или центральной сети, требования несколько иные. Здесь диаметры начинаются от 110 мм и могут достигать 200 мм и более.

• Ø 110 мм — уклон 0,02 (при длине до 10 м допускается 0,015).
• Ø 160 мм — уклон 0,008.
• Ø 200 мм — уклон 0,007.

При прокладке наружных сетей в зоне промерзания необходимо учитывать теплоизоляцию и глубину заложения. Если труба Ø 110 мм уложена с уклоном 0,02 на глубине 0,5 м, а точка сброса находится в 20 метрах, перепад высот составит 40 см. Это означает, что начальная точка траншеи будет на 40 см выше конечной — важный параметр для земляных работ.

Диаметры труб: выбор и обоснование

Диаметр трубы определяется не только количеством сантехнических приборов, но и вероятностью одновременного использования, а также типом стоков. В частном доме чаще всего применяются трубы из ПВХ (поливинилхлорид) и ПП (полипропилен) — они лёгкие, гладкие, устойчивые к коррозии и химически агрессивным средам.

Внутренняя разводка

• Ø 32 мм — для отводов от умывальников и биде (в некоторых системах допускается, но не рекомендуется из-за высокого риска засоров).
• Ø 40 мм — для кухонных моек и посудомоечных машин (при наличии измельчителя отходов — только Ø 50 мм).
• Ø 50 мм — для ванн, душевых, стиральных машин, умывальников при объединении в общий коллектор.
• Ø 110 мм — для унитазов и горизонтальных участков, собирающих стоки от нескольких приборов.

Ключевое правило: диаметр трубы не может уменьшаться по направлению движения стоков. Если от унитаза идёт Ø 110 мм, то далее в стояк или коллектор труба должна быть не меньше. Переход с Ø 110 на Ø 50 на горизонтальном участке — грубейшая ошибка, приводящая к мгновенному засору.

Стояки и выпуски

Стояк в двухэтажном доме с двумя санузлами обычно выполняется из трубы Ø 110 мм. Если количество приборов превышает 8–10, или если к стояку подключены унитазы с большим расходом (например, с системой смыва 6/9 л), рекомендуется Ø 160 мм. Выпуск из дома до септика — Ø 110 мм при длине до 15 м, свыше — Ø 160 мм.

Практические аспекты монтажа

Контроль уклона

На практике уклон контролируется лазерным или пузырьковым уровнем, а также натянутым шнуром. Для труб Ø 110 мм с уклоном 0,02 на каждый метр трубы перепад составляет 2 см. При укладке 10-метрового участка разница высот между началом и концом — 20 см. Использование лазерного нивелира позволяет выставить опоры или подсыпку с точностью до миллиметра.

Ревизии и прочистки

На каждом повороте более 45° и на прямых участках длиной более 10 м устанавливаются ревизии или прочистки. Это позволяет обслуживать систему без демонтажа труб. Ревизия на стояке устанавливается на высоте 1 м от пола, на горизонтальных участках — в люках или специальных коробах.

Вентиляция стояка

Фановый стояк выводится на кровлю. Его диаметр должен быть не меньше диаметра канализационного стояка. Вентиляция предотвращает разрежение в системе и срыв гидрозатворов. В домах с одним санузлом допускается установка вакуумного клапана, но только при условии, что стояк не обслуживает унитазы на верхних этажах.

Типичные ошибки и их последствия

1. Обратный уклон или его отсутствие. Приводит к застою воды, засорам и разморозке трубы зимой.
2. Чрезмерный уклон. Вызывает срыв гидрозатворов, шум в трубах и абразивный износ.
3. Уменьшение диаметра по ходу движения. Гарантированный засор в месте перехода.
4. Отсутствие вентиляции стояка. Появление запаха, бульканье в сифонах, медленный слив.
5. Использование раструбных соединений без уплотнительных колец или с перекосом. Протечки и подсос воздуха.

Заключение

Монтаж канализации — это работа, где точность важнее скорости. Уклон 2 см на метр для трубы Ø 110 мм и 3,5 см для Ø 50 мм — это не абстрактные цифры, а результат гидравлических расчётов и многолетней практики. Соблюдение нормативов СП 30.13330.2020 гарантирует, что система будет работать десятилетиями без засоров и ремонтов. И помните: переделка канализации после чистовой отделки обходится в 5–7 раз дороже, чем качественный монтаж на этапе строительства.

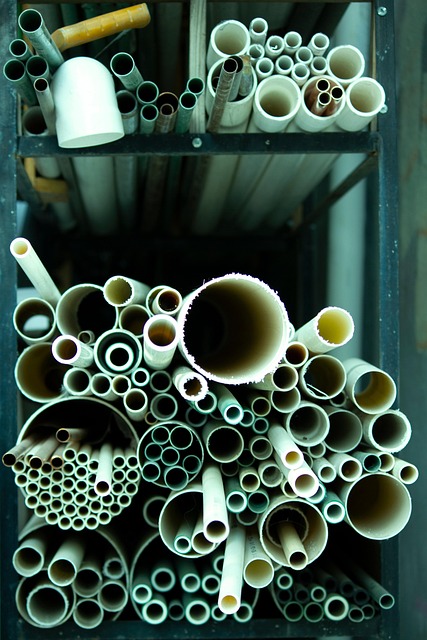

Полипропиленовые трубы (PPR) уже более двух десятилетий остаются доминирующим решением при монтаже внутренних систем водоснабжения в жилищном и коммерческом строительстве. Их популярность обусловлена сочетанием низкой стоимости, химической стойкости, простоты монтажа и способности выдерживать рабочие температуры до 95 °C. Однако качественная разводка водопровода полипропиленом — это не просто соединение отрезков труб паяльником, а инженерная задача, требующая учёта гидравлики, температурных деформаций, компенсации линейного расширения и правильного подбора армирования. В данной статье разберём ключевые аспекты проектирования и монтажа PPR-систем.

Классификация полипропиленовых труб

Для систем водоснабжения применяются трубы из трёх основных модификаций полипропилена, каждая из которых имеет свою область применения:

• PP-H (гомополимер, тип 1) — жёсткий материал с высокой прочностью, но низкой ударной вязкостью при отрицательных температурах. Используется преимущественно для холодного водоснабжения и промышленных систем.
• PP-B (блок-сополимер, тип 2) — более пластичный, устойчив к ударам, но имеет меньшую термостойкость. Применяется для холодного водоснабжения и канализации.
• PP-R (рандом-сополимер, тип 3) — оптимальный баланс прочности, термостойкости и долговечности. Именно PP-R и его армированные версии являются стандартом для ГВС и ХВС в жилых зданиях.

Для систем горячего водоснабжения и отопления применяются исключительно трубы PP-R, причём в большинстве случаев — армированные. Армирование решает две задачи: снижает коэффициент линейного расширения и уменьшает паропроницаемость стенки (кислородную диффузию).

Виды армирования

1. Стекловолокно (GF) — армирующий слой расположен в середине стенки трубы. Коэффициент линейного расширения снижается примерно в 3–4 раза по сравнению с неармированным PP-R. Такие трубы не требуют зачистки перед пайкой, что упрощает монтаж.
2. Алюминиевая фольга (Al) — фольга может располагаться как в середине стенки (тип Al/PP-R/Al/PP-R), так и снаружи под защитным слоем. Требует обязательной зачистки верхнего слоя перед сваркой для обеспечения герметичности соединения.
3. Комбинированное армирование — сочетание стекловолокна и алюминия, применяется реже, в основном в промышленных системах.

Гидравлический расчёт и выбор диаметра

Диаметр труб определяется исходя из расхода воды и допустимой скорости потока. Для внутренних систем водоснабжения рекомендуются следующие скорости:

• ХВС: 1,0–1,5 м/с
• ГВС: 1,0–2,0 м/с
• Подводки к сантехприборам: 0,5–1,0 м/с

Превышение скорости выше 2 м/с приводит к гидравлическому шуму и ускоренной эрозии стенок. Занижение скорости ведёт к неоправданному увеличению металлоёмкости и стоимости системы.

Типовые решения для квартирного водопровода:

• Магистральный стояк и ввод в квартиру: 25 мм (DN20) или 32 мм (DN25)
• Разводка по квартире (коллекторная или тройниковая): 20 мм (DN15)
• Подводки к смесителям и приборам: 16 мм (DN10) или 20 мм

Важно учитывать, что внутренний диаметр PPR-трубы меньше номинального наружного на две толщины стенки. Например, труба 25×4,2 мм имеет внутренний проход около 16,6 мм, что соответствует пропускной способности стальной трубы DN15.

Схемы разводки: тройниковая и коллекторная

Тройниковая (последовательная) разводка

Классическая схема, при которой магистраль проходит последовательно через все точки водоразбора. Преимущества — минимальный расход труб и компактность. Недостатки — неравномерность давления: при одновременном открытии нескольких кранов напор на дальних точках падает. Такая схема оправдана в малогабаритных квартирах с 2–3 точками водоразбора.

Коллекторная (лучевая) разводка

От распределительного коллектора к каждой точке водоразбора идёт отдельная труба. Это обеспечивает:

• Стабильное давление на всех приборах независимо от количества открытых кранов
• Отсутствие скрытых соединений в стенах и стяжке (все пайки — только у коллектора и у прибора)
• Удобство обслуживания и возможность отключения отдельной линии шаровым краном

Недостаток — повышенный расход труб (в 1,5–2 раза) и необходимость монтажа коллекторного шкафа. Для квартир площадью свыше 60 м² и домов с 4+ точками водоразбора коллекторная схема является предпочтительной.

Компенсация температурного расширения

Линейное расширение неармированного PP-R составляет около 0,15 мм/(м·°C). Для трубы длиной 10 м при перепаде температур 50 °C удлинение достигнет 75 мм — это критично для жёстко закреплённых систем. Существуют три подхода к компенсации:

1. Использование армированных труб — снижает расширение до 0,03–0,05 мм/(м·°C), что в большинстве квартирных систем делает компенсацию неактуальной.
2. Естественная компенсация — за счёт поворотов и изгибов трассы. Каждый поворот на 90° работает как П-образный компенсатор.
3. Установка компенсаторов — П-образных или сильфонных, на длинных прямых участках свыше 5–7 м.

Крепление труб к стенам выполняется подвижными и неподвижными опорами. Неподвижные (жёсткие) хомуты устанавливаются у коллекторов и в местах разветвлений, подвижные (скользящие) — с шагом 0,5–1,0 м для горизонтальных участков и 1,0–1,5 м для вертикальных.

Технология монтажа: сварка полифузионным методом

Соединение PPR-труб выполняется раструбной сваркой с помощью паяльника с насадками. Ключевые параметры процесса:

• Температура паяльника: 260 ± 5 °C
• Время нагрева зависит от диаметра: 16 мм — 5 с, 20 мм — 7 с, 25 мм — 8 с, 32 мм — 12 с
• Время охлаждения до полной полимеризации: 16 мм — 2 мин, 20 мм — 3 мин, 25 мм — 4 мин, 32 мм — 6 мин
• Глубина пайки отмечается на трубе маркером или ограничителем насадки

Критические ошибки, приводящие к авариям:

1. Перегрев или недогрев соединения — снижает прочность шва на 30–50%
2. Проворот трубы в фитинге после соединения — нарушает монолитность шва
3. Загрязнение или увлажнение поверхностей перед сваркой
4. Отсутствие зачистки алюминиевого армирования — фольга не сваривается с полипропиленом, образуя негерметичный шов
5. Монтаж при температуре ниже +5 °C без специальных мер

Испытания и приёмка системы

После монтажа система подвергается гидравлическим испытаниям (опрессовке). Согласно СП 73.13330.2016, испытательное давление для систем ХВС и ГВС принимается равным 1,5 рабочего давления, но не менее 0,6 МПа. Время выдержки — не менее 10 минут для выявления падения давления, затем система выдерживается ещё 30 минут для визуального осмотра соединений.

Критерий герметичности — отсутствие падения давления более чем на 0,05 МПа за время испытания и отсутствие капель на соединениях. Испытания проводятся до заделки труб в стены и стяжку.

Заключение

Разводка водопровода полипропиленом — технология, которая при соблюдении нормативных требований обеспечивает срок службы системы 50 лет и более. Ключевые факторы надёжности: правильный выбор типа трубы (PP-R с армированием для ГВС), гидравлически обоснованный диаметр, коллекторная схема для разветвлённых систем, учёт температурных деформаций и строгое соблюдение температурно-временных режимов сварки. Экономия на армировании, зачистке или качестве фитингов неизбежно приводит к протечкам и дорогостоящему ремонту, поэтому все комплектующие должны быть сертифицированы и приобретаться у проверенных производителей.

Качество воды из подземных горизонтов часто воспринимается как гарантированно высокое, однако практика проектирования и эксплуатации автономных систем водоснабжения показывает обратное. Даже артезианские воды, защищённые водоупорными слоями, содержат растворённые соли жёсткости, железо, марганец, сероводород, а в ряде регионов — повышенные концентрации фторидов, нитратов и техногенных загрязнителей. Верхние горизонты (песчаные, грунтовые воды) дополнительно подвержены бактериологическому и органическому загрязнению. Именно поэтому система водоочистки из скважины — не опциональное дополнение, а обязательный технологический элемент частного дома, обеспечивающий санитарную безопасность, ресурс инженерного оборудования и комфорт проживания.

Исходные данные: почему анализ воды первичен

Любой проект водоочистки начинается с лабораторного исследования воды, отобранной непосредственно из скважины до ввода в дом, желательно после прокачки в течение 30–60 минут. Пренебрежение этим этапом приводит к типовой ошибке: покупке оборудования «по совету соседа», хотя даже соседние скважины могут вскрывать разные водоносные горизонты с отличающимся макросоставом.

Стандартная программа анализа для частного домостроения включает:

• Органолептические показатели — цветность, мутность, запах, привкус.
• Обобщённые физико-химические показатели — pH, общая жёсткость, щёлочность, сухой остаток (минерализация), окисляемость (перманганатная).
• Каationный и анионный состав — железо общее и двухвалентное, марганец, кальций, магний, натрий, хлориды, сульфаты, гидрокарбонаты, нитраты, нитриты, аммоний.
• Санитарно-микробиологические показатели — общее микробное число, общие колиформные бактерии, термотолерантные колиформы.
• Специфические загрязнители — сероводород, кремний, фториды, нефтепродукты, тяжёлые металлы (при техногенных рисках).

Результаты сопоставляются с действующими нормативами: СанПиН 1.2.3685-21 (гигиенические нормативы) и СанПиН 2.1.4.1074-01 в части требований к питьевой воде систем централизованного и нецентрализованного водоснабжения. Для технологических нужд (стирка, сантехника) ориентируются на рекомендации производителей оборудования, которые часто жёстче питьевых норм по железу и жёсткости.

Классификация загрязнений и методы их удаления

Механические примеси и мутность

Песок, глина, взвешенные частицы удаляются механической фильтрацией. Первичный барьер — фильтры грубой очистки (сетчатые или дисковые) с рейтингом 100–500 мкм, защищающие насосное оборудование и запорную арматуру. Далее устанавливаются картриджные или автоматические промывные фильтры тонкой очистки 5–20 мкм.

Железо и марганец

Наиболее распространённая проблема скважин. Технология зависит от формы нахождения металла:

• Двухвалентное железо (растворённое) — удаляется безреагентным обезжелезиванием на фильтрах с каталитической загрузкой (мультимедиа, Birm, Manganese Greensand) либо упрощённой аэрацией с последующей фильтрацией. Окисление кислородом воздуха переводит Fe²⁺ в Fe³⁺, который задерживается загрузкой.
• Трёхвалентное железо (коллоидное) — требует предварительной коагуляции или более интенсивной промывки.
• Органическое железо — наиболее сложный случай, часто требует реагентного окисления (гипохлорит, озон) с последующей сорбцией.
• Марганец — окисляется труднее железа, поэтому применяются каталитические загрузки с перманганатом калия или озоном.

Жёсткость

Соли кальция и магния удаляются ионным обменом на Na-катионитовых смолах. Умягчитель регенерируется раствором поваренной соли. Альтернатива — обратный осмос, но при высоких значениях жёсткости он экономически менее выгоден из-за расхода воды на концентрат. Важно: при жёсткости свыше 7–10 °Ж без умягчения выходят из строя мембраны обратного осмоса и бойлеры косвенного нагрева.

Сероводород

Газ с характерным запахом удаляется аэрацией (дегазацией) в открытых ёмкостях или колоннах с принудительным воздухообменом. Дополнительно применяются каталитические загрузки и угольные фильтры. Сероводород агрессивен к металлу и разрушает ионообменные смолы, поэтому его удаление всегда предшествует умягчению.

Органика, хлорорганика и запахи

Решаются сорбцией на активированном угле (гранулированном или кокосовом). Уголь также удаляет остаточный хлор, если применялось реагентное обеззараживание. Ресурс загрузки ограничен и требует своевременной замены, иначе возможен «проскок» загрязнителей и вторичное загрязнение.

Бактериологическое загрязнение

Обеззараживание выполняется:

• УФ-лампами — безреагентный метод, эффективен против бактерий и вирусов при условии прозрачности воды (мутность и железо экранируют излучение).
• Хлорированием или озонированием — обеспечивает пролонгированное действие, но требует дозирования и контроля побочных продуктов.

Солесодержание и микроэлементы

При минерализации выше 1000 мг/л, повышенных нитратах, фторидах, тяжёлых металлах применяется обратный осмос. Мембрана задерживает 95–99% растворённых веществ. Для питьевых целей после осмоса выполняется реминерализация — вода становится деминерализованной и агрессивной к организму и трубопроводам.

Принципиальная технологическая схема

Типовая последовательность узлов для скважины средней сложности выглядит так:

1. Оголовок скважины и гидроаккумулятор — стабилизация давления, защита от подсоса поверхностных вод.
2. Фильтр грубой очистки (100 мкм) — защита насоса и арматуры.
3. Аэрация / дегазация — при сероводороде и высоком железе.
4. Обезжелезиватель-деманганатор — каталитическая загрузка с автоматической промывкой.
5. Умягчитель — ионообменная смола с солевым баком.
6. Угольный фильтр — сорбция органики, хлора, остаточных запахов.
7. Тонкая механическая очистка (5–1 мкм) — защита мембран и УФ-ламп.
8. УФ-обеззараживание — санитарный барьер перед разводкой.
9. Обратный осмос с реминерализацией — локально на питьевой линии (кухня).

Порядок узлов не произволен: аэрация всегда предшествует обезжелезиванию, удаление железа и сероводорода — умягчению, а угольная сорбция — обеззараживанию. Нарушение последовательности ведёт к отравлению смол, зарастанию мембран и выходу оборудования из строя.

Ключевые инженерные параметры расчёта

При подборе системы оперируют следующими величинами:

• Пиковый расход (м³/ч) — определяется числом точек водоразбора и одновременностью их использования.
• Номинальный расход фильтра — должен превышать пиковый с запасом 20–30%.
• Объём загрузки — рассчитывается по концентрации загрязнителя и требуемому ресурсу между регенерациями.
• Расход воды на собственные нужды — промывка и регенерация потребляют 5–15% общего объёма.
• Потери напора — суммируются по всем узлам, определяют требования к насосу и гидроаккумулятору.

Для стабильной работы системы обязателен запас по давлению: большинство автоматических клапанов требуют на входе не менее 2,5–3 бар, а обратный осмос — 3–4 бар. При недостатке давления устанавливается повысительный насос.

Типовые ошибки проектирования и эксплуатации

1. Отсутствие анализа воды — подбор оборудования «наугад».
2. Игнорирование пикового расхода — фильтры работают в форсированном режиме, загрязнители проскакивают.
3. Неправильная последовательность узлов — умягчитель до обезжелезивателя.
4. Экономия на механической очистке перед мембранами — преждевременный выход осмоса из строя.
5. Отсутствие байпаса — невозможность обслуживания без отключения водоснабжения дома.
6. Редкая замена картриджей и загрузок — вторичное загрязнение воды.
7. Отсутствие дренажа для промывных вод — сброс концентрата в септик или на рельеф без учёта санитарных требований.

Обслуживание и контроль качества

Система водоочистки — инженерное сооружение, требующее регламентного обслуживания. Базовый график включает:

• Замена механических картриджей — каждые 1–3 месяца (по перепаду давления).
• Промывка и регенерация загрузок — по настройке автоматики, обычно раз в 3–7 суток.
• Пополнение солевого бака умягчителя — ежемесячно.
• Замена угольной загрузки — раз в 6–12 месяцев.
• Замена УФ-лампы — ежегодно, независимо от работоспособности.
• Замена мембран обратного осмоса — раз в 2–3 года.
• Контрольный анализ воды — не реже одного раза в год, а также после любых изменений в скважине.

Особое внимание уделяется санитарной обработке: застойные зоны, «мёртвые» участки трубопроводов и непромываемые колбы становятся средой для биоплёнок. При длительном отсутствии водопотребления (дача, сезонный дом) систему консервируют или промывают перед возобновлением эксплуатации.

Экономика и выбор подрядчика

Стоимость системы водоочистки формируется из трёх составляющих: оборудование, монтаж и эксплуатационные расходы (соль, картриджи, электроэнергия, вода на промывку). Дешёвые решения с ручной промывкой и малым объёмом загрузки оборачиваются высокими трудозатратами и нестабильным качеством. Оптимальный подход — проектирование под конкретный анализ воды с запасом по производительности и автоматизацией процессов.

При выборе подрядчика следует требовать: протокол анализа воды, гидравлический расчёт, спецификацию с указанием моделей и ресурса загрузок, схему обвязки с байпасами и дренажом, а также гарантийные обязательства на монтаж и настройку. Профессионально спроектированная система водоочистки из скважины служит 10–15 лет и более, обеспечивая стабильное качество воды, сопоставимое с централизованным водоснабжением, а зачастую и превосходящее его.

Обустройство скважины на воду — это не просто установка насоса и прокладка трубы к дому. Это комплекс инженерных решений, от которых зависит стабильность водоснабжения, долговечность оборудования и удобство эксплуатации. Центральным элементом автономной системы является кессон — герметичная камера, защищающая оголовок скважины, насосное оборудование и запорную арматуру от промерзания, грунтовых вод и механических повреждений. В данной статье мы детально разберём технологию бурения, требования к обустройству и ключевые нюансы монтажа кессона, опираясь на практический опыт и нормативные документы.

Этап 1: Бурение скважины — основа будущей системы

Прежде чем приступать к обустройству кессона, необходимо выполнить бурение и правильно подобрать конструкцию скважины. От этого зависят дебит, качество воды и возможность размещения оборудования.

Способы бурения и их влияние на обустройство

• Роторное бурение — применяется для глубоких скважин (от 50 до 200 м) в плотных породах. Обеспечивает высокий дебит, но требует громоздкой техники и значительного расхода воды.
• Шнековое бурение — эффективно для песчаных и суглинистых грунтов на глубину до 50 м. Быстрое, но ограничено типом породы.
• Ударно-канатное бурение — подходит для твердых пород и валунов, обеспечивает точную установку обсадной колонны.
• Колоночное бурение — используется для малых глубин (до 30 м) с одновременной установкой обсадной трубы.

Независимо от метода, скважина должна быть оборудована обсадной колонной из стали или НПВХ. Для обустройства кессона критично, чтобы оголовок трубы возвышался над уровнем земли не менее чем на 0,5–0,8 м — это упрощает герметизацию ввода и монтаж фланцев.

Требования к скважине перед обустройством

1. Наличие паспорта скважины с указанием глубины, статического и динамического уровней воды, дебита.
2. Проверка вертикальности обсадной колонны (отклонение не более 1° на 10 м).
3. Отсутствие песчаных пробок и механических повреждений ствола.
4. Установка фильтра (для песчаных скважин) и отстойника в нижней части.

Этап 2: Что такое кессон и зачем он нужен

Кессон — это герметичная ёмкость (обычно цилиндрической или квадратной формы), заглублённая в грунт вокруг обсадной трубы. Его главная задача — создать сухую, утеплённую камеру для размещения:

• погружного насоса и его электрического кабеля;
• оголовка скважины;
• гидроаккумулятора и реле давления (при компактной компоновке);
• запорной арматуры, обратного клапана, манометров;
• ввода водопровода в дом и кабеля питания;
• систем автоматики и защиты от сухого хода.

Без кессона оборудование либо остаётся на поверхности (риск замерзания зимой), либо размещается в приямке (подвержен подтоплению грунтовыми водами). Кессон решает обе проблемы, обеспечивая температурный режим выше 0 °C даже в суровые зимы и полную гидроизоляцию.

Типы кессонов

• Металлические (сталь 3–5 мм, с антикоррозийным покрытием) — прочные, но требуют сварки и защиты от коррозии. Оптимальны для глубины 2–3 м.
• Пластиковые (полиэтилен, полипропилен, стеклопластик) — лёгкие, не подвержены коррозии, но требуют анкерного крепления при высоком уровне грунтовых вод.
• Бетонные (монолитные или сборные) — долговечные, но трудоёмкие в монтаже и требуют гидроизоляции.
• Комбинированные — пластиковая ёмкость в бетонной рубашке для сложных грунтов.

Этап 3: Технология монтажа кессона

Земляные работы и подготовка котлована

Котлован разрабатывается экскаватором или вручную. Размеры должны превышать габариты кессона на 30–50 см с каждой стороны для удобства монтажа и обратной засыпки. Глубина определяется:

• уровнем промерзания грунта (для средней полосы — 1,5–1,8 м, для Сибири — до 2,5 м);
• высотой кессона (стандартно 2 м);
• необходимостью выхода горловины на 0,2–0,3 м выше уровня земли.

Дно котлована выравнивается и уплотняется. При высоком уровне грунтовых вод выполняется дренажная подушка из щебня и песка, а также устанавливается приямок для откачки.

Установка корпуса и герметизация

1. Кессон опускается в котлован строго вертикально. Обсадная труба должна пройти через отверстие в дне (для металлических — через патрубок, для пластиковых — через сальниковое уплотнение).
2. Выполняется герметизация ввода обсадной трубы: используется резиновый сальник, манжета или сварной фланец. Это критический узел — любая протечка приведёт к затоплению камеры.
3. Корпус анкерится к бетонной плите (при пластиковом исполнении) или приваривается к закладным элементам (для металла).
4. Обратная засыпка выполняется послойно с уплотнением. Для пластиковых кессонов рекомендуется засыпка песком с проливкой водой для равномерного обжатия.

Утепление и вентиляция

Даже при заглублении ниже уровня промерзания кессон требует утепления. Применяются:

• Экструдированный пенополистирол (толщина 50–100 мм) — укладывается по наружным стенкам и крышке;
• Пенополиуретан — напыление для сложных форм;
• Минеральная вата — только для внутреннего утепления при условии гидроизоляции.

Вентиляция необходима для удаления влаги и предотвращения конденсата. Выполняется в виде двух труб (приточной и вытяжной) диаметром 50–100 мм с выводом выше уровня земли. Вентиляционные отверстия закрываются сеткой от насекомых и грызунов.

Монтаж оборудования внутри кессона

1. Устанавливается оголовок скважины — герметичное устройство, соединяющее обсадную трубу с насосом и водопроводом.
2. Монтируется гидроаккумулятор (если не размещён в доме) на виброопоры.
3. Прокладывается водопровод из трубы ПНД или металлопластика с уклоном в сторону скважины для слива на зиму (при необходимости).
4. Устанавливается реле давления, манометр, обратный клапан, фильтры механической очистки.
5. Подключается кабель питания насоса через герметичную муфту и автомат защиты.
6. Выполняется заземление и УЗО для защиты от утечки тока.

Этап 4: Типичные ошибки и пути их устранения

• Недостаточная герметизация ввода обсадной трубы — приводит к подтоплению кессона. Решение: использование двойного сальника и гидроизоляционного жгута.
• Отсутствие утепления крышки — конденсат и наледь. Решение: укладка ЭППС толщиной не менее 50 мм.
• Неправильный выбор глубины — кессон выше уровня промерзания. Решение: расчёт глубины по СП 131.13330 (строительная климатология).
• Жёсткое крепление труб — вибрация от насоса разрушает соединения. Решение: компенсаторы и гибкие подводки.
• Отсутствие вентиляции — повышение влажности и коррозия. Решение: естественная приточно-вытяжная вентиляция.

Этап 5: Нормативные требования и приёмка работ

Обустройство скважины и кессона регламентируется:

• СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения»;
• СП 129.13330.2011 «Наружные сети и сооружения водоснабжения и канализации»;
• СанПиН 2.1.4.1074-01 (гигиенические требования к воде);
• ПУЭ (правила устройства электроустановок) — для подключения насоса.

Приёмка работ включает:

1. Проверку герметичности кессона (визуальный осмотр и контроль уровня воды после откачки).
2. Испытание водопровода на давление (1,5 от рабочего, но не менее 6 бар).
3. Замер сопротивления изоляции кабеля и контура заземления.
4. Проверку работы автоматики (реле давления, защита от сухого хода).
5. Отбор пробы воды на химический и бактериологический анализ.

Заключение

Кессон — это не просто «ящик» вокруг скважины, а полноценный инженерный узел, обеспечивающий надёжность и долговечность всей системы водоснабжения. Правильный выбор материала, соблюдение технологии монтажа, качественная герметизация и утепление позволяют эксплуатировать скважину круглогодично без риска замерзания и подтопления. Экономия на кессоне или его упрощённая установка неизбежно приводят к дорогостоящему ремонту насосного оборудования и нарушению водоснабжения. Доверяйте проектирование и монтаж специализированным организациям, имеющим допуски и опыт работы в вашем регионе.

Монтаж сантехники — это тот этап ремонта, где цена ошибки измеряется не только деньгами, но и разрушенной отделкой. Скрытые узлы — инсталляция для унитаза и подводка смесителей — замуровываются в стены и стяжки, поэтому исправить дефект «по-быстрому» уже не получится. Ниже — практическое руководство по установке этих систем с точки зрения инженера-строителя: с допусками, последовательностью операций и типовыми ошибками.

Инсталляция для унитаза: несущая рама, а не «коробка в стене»

Инсталляция — это стальная рама с баком, которая воспринимает вес пользователя и передаёт его на капитальные конструкции. Главное заблуждение заказчиков: «инсталляция крепится к гипсокартону». Нет — рама анкерится к несущей стене или полу, а обшивка лишь закрывает её.

Выбор и подготовка основания

• Тип монтажа. Приставная (напольная) инсталляция опирается на пол и стену; блочная (подвесная) крепится только к стене. Для тяжёлых конструкций и стен из газобетона предпочтительна приставная схема с опорой на пол.
• Несущая способность. Стандарт для бытовых моделей — нагрузка до 400 кг. Для коммерческих санузлов выбирайте усиленные рамы с заявленными 500–600 кг.
• Основание. Бетонные стены и пол — идеал. Газобетон, гипсокартон, пустотелый кирпич требуют химических анкеров или сквозного крепежа с закладными.

Геометрия: высота и вылет

Ключевой параметр — высота установки рамы, от которой зависит комфорт посадки. Ориентируйтесь на верхнюю плоскость чаши:

• стандарт для взрослого пользователя — 400–430 мм от чистого пола;
• для высоких людей и людей с ограниченной мобильностью — 450–480 мм;
• для детей — 330–350 мм (либо предусматривайте регулируемую модель).

Вылет чаши от стены (стандарт — 480–540 мм) должен обеспечивать свободный проход. Минимальное расстояние от оси унитаза до боковой стены — 200 мм, до биде или другого прибора — не менее 350 мм.

Последовательность монтажа

1. Разметка: ось прибора, высота рамы, трассы канализации и водоснабжения.
2. Крепление рамы: регулируемые ножки выставляются по уровню, фиксируются анкерами к полу, затем — к стене. Рама должна стоять строго вертикально и без люфта.
3. Подключение канализации: отвод Ø110 мм с уклоном 2–3 см на 1 м (2–3 %), переходник на патрубок бака Ø90 мм.
4. Подводка воды: гибкие шланги или металлопластик/сшитый полиэтилен к вводам бака, с запорными вентилями в доступной зоне.
5. Проверка герметичности под рабочим давлением до зашивки.
6. Обшивка: влагостойкий ГКЛВ или ГВЛВ, либо сэндвич-панели. Обязательно предусматривается ревизионный люк напротив кнопки смыва.
7. Финишная отделка, установка кнопки, монтаж чаши на шпильки с прокладками.

Типовые ошибки

• Крепление рамы только к обшивке или к тонкому профилю — рама «играет», керамика трескается.
• Отсутствие уклона канализации или контруклон — засоры и запах.
• Жёсткая подводка без компенсации — при осадке здания штуцеры срывает.
• Зашивка без ревизии — ремонт клапана бака превращается в демонтаж плитки.
• Экономия на шумоизоляции: без прокладок и звукоизоляционной обшивки смыв слышно во всей квартире.

Смесители: узел, который определяет срок службы отделки

Смеситель — это не только эстетика, но и точка подключения к системе. Здесь критичны правильная подготовка выводов и защита от протечек.

Подготовка выводов и подводки

• Межосевое расстояние для стандартного смесителя — 150 ± 2 мм. Отклонение больше — монтаж «в натяг», деформация прокладок, течь.
• Вылет выводов от стены — 20–30 мм с учётом толщины плитки и клея. Выводы должны быть в одной плоскости.
• Резьба. Для скрытых узлов используйте латунные удлинители и эксцентрики; уплотнение — лён с пастой или анаэробный герметик, но не ФУМ в одиночку на ответственных узлах.
• Запорная арматура. Перед каждым смесителем — шаровые вентили в доступной зоне (люк, шкаф).

Установка: пошагово

1. Проверка системы под давлением до установки прибора (опрессовка).
2. Установка эксцентриков и декоративных отражателей.
3. Навинчивание корпуса смесителя, выравнивание по уровню.
4. Подключение гибких шлангов (для настенных моделей) или фиксация скрытой части (для встраиваемых).
5. Проверка на герметичность при рабочем давлении 3–6 бар, затем — при максимальном.
6. Установка излива, аэратора, проверка переключения режимов.

Специфика скрытых (встраиваемых) смесителей

Встраиваемый смеситель требует монтажа универсального монтажного блока до зашивки стены. Критично:

• зафиксировать блок так, чтобы его плоскость совпала с финишной поверхностью плитки;
• защитить корпус заглушкой на время отделочных работ;
• предусмотреть ревизионный доступ к запорным узлам;
• учесть глубину штробы под подводку — не ослаблять несущие конструкции.

Типовые ошибки

• Несовпадение межосевого расстояния — «подгонка» силой, трещины в керамике.
• Отсутствие запорных вентилей — перекрытие воды только стояком.
• Жёсткая заделка выводов без компенсаторов — разрыв при температурных деформациях.
• Установка смесителя до опрессовки — течь обнаруживается на готовой отделке.
• Игнорирование гидроизоляции в мокрых зонах — протечка уходит в перекрытие.

Инженерные требования, которые нельзя обойти

• Опрессовка систем водоснабжения — обязательна до зашивки. Давление испытаний — в 1,5 раза выше рабочего, но не менее 6 бар; выдержка — не менее 15 минут без падения давления.
• Уклоны канализации: Ø50 мм — 3 см/м, Ø110 мм — 2 см/м. Меньше — засоры, больше — срыв гидрозатвора.
• Гидроизоляция санузла — обмазочная или рулонная, с заведением на стены не менее 200 мм и на 300 мм в зоне душа.
• Ревизионные люки — напротив каждого скрытого узла: бачок, вентили, фильтры, счётчики.
• Шумоизоляция — прокладки под раму, звукоизоляционная обшивка стояка и бачка.

Заключение

Инсталляция и смесители — это скрытая инженерия, где качество определяется не брендом, а соблюдением технологии: правильным основанием, точной геометрией, уклонами, опрессовкой и ревизионным доступом. Экономия на анкерах, запорной арматуре или гидроизоляции оборачивается вскрытием плитки и ремонтом у соседей. Проектируйте узлы так, чтобы к ним можно было подойти без демонтажа отделки, — и сантехника прослужит десятилетия без аварий.

Проектирование и монтаж внутренних сетей водоснабжения и водоотведения — это тот этап ремонта, где цена ошибки наиболее высока. Скрытые в стенах и стяжке коммуникации невозможно оперативно диагностировать без вскрытия финишной отделки, а последствия протечки или засора выходят далеко за пределы одной квартиры. В этой статье разберём инженерные принципы разводки, критерии выбора схем и материалов, а также типовые ошибки, которые приводят к авариям.

Нормативная база и исходные данные

Любая разводка начинается не с покупки труб, а с анализа технического задания и ограничений. Ключевые документы, которыми обязан руководствоваться проектировщик и монтажник:

• СП 30.13330.2020 «Внутренний водопровод и канализация зданий» — основной свод правил по расчёту расходов, диаметров и уклонов.
• СП 40-102-2000 — правила проектирования и монтажа трубопроводов систем водоснабжения и канализации из полимерных материалов.
• СП 29.13330.2011 — требования к полам, в том числе к гидроизоляции в мокрых зонах.

Исходные данные, которые необходимо собрать до начала работ: давление и расход на вводе в квартиру, материал и состояние стояков, количество и тип водоразборных приборов, планировка санузлов, наличие коллекторного шкафа и возможность устройства мокрой гидроизоляции.

Схемы разводки водоснабжения

Последовательная (тройниковая) схема

Труба проходит последовательно от прибора к прибору, ответвления выполняются тройниками. Схема экономична по метражу и трудозатратам, но имеет принципиальные недостатки: при одновременном открытии двух смесителей давление на дальнем приборе падает, а температура воды «плавает». Применение оправдано в малогабаритных квартирах с двумя-тремя точками водоразбора и при отсутствии требований к стабильности напора.

Коллекторная (лучевая) схема

От распределительного коллектора к каждому прибору идёт отдельная труба. Это предпочтительное решение для современного жилья, обеспечивающее:

• стабильное давление на всех приборах независимо от одновременности работы;
• отсутствие скрытых соединений в стенах и стяжке — все стыки локализованы в коллекторном шкафу;
• возможность отключения и обслуживания любой линии без остановки системы;
• простоту балансировки и подключения фильтров, редукторов давления, счётчиков.

Недостатки — увеличенный расход труб и необходимость устройства шкафа с ревизионным доступом. Для квартиры площадью свыше 60 м² или с двумя санузлами коллекторная схема экономически и технически обоснована.

Схема с проходными коллекторами и гребёнками

Комбинированный вариант: магистраль подводится к гребёнке с расходомерами, от которой отходят лучевые линии. Такая компоновка позволяет визуально контролировать баланс и оперативно перекрывать отдельные ветки шаровыми кранами.

Материалы трубопроводов

Водоснабжение

1. Полипропилен (PP-R, PP-RCT) — оптимальное соотношение цены и надёжности для ХВС и ГВС. Соединение диффузионной сваркой даёт монолитный шов. Для ГВС применяют армированные трубы (стекловолокно или алюминий) для компенсации температурного удлинения.
2. Сшитый полиэтилен (PEX-a, PEX-b, PEX-c) — эластичен, стоек к гидроударам, монтируется пресс-фитингами. Идеален для скрытой прокладки в стяжке и штробах, допускает восстановление формы после перегиба (PEX-a).
3. Металлопластик (PEX-AL-PEX) — сочетает гибкость полимера и жёсткость алюминиевого слоя, сохраняет форму после изгиба. Требует аккуратной работы с пресс-инструментом.
4. Медь — максимальный срок службы и бактерицидные свойства, но высокая стоимость и сложность монтажа пайкой. Несовместима с оцинкованной сталью без диэлектрических вставок.

Канализация

Для внутренней канализации применяют трубы из ПП (полипропилен) и ПВХ (поливинилхлорид). ПП предпочтителен для ГВС-зон и участков с повышенной температурой стоков (до 95 °C кратковременно). Соединение — раструбное с резиновыми уплотнительными кольцами, обеспечивающее компенсацию линейного расширения.

Проектирование канализации: уклоны и диаметры

Самотечная система работает только при соблюдении уклонов. Отклонение в меньшую сторону ведёт к заиливанию, в большую — к срыву гидрозатворов и шуму.

• Подводки от приборов Ø50 мм — уклон 2,5–3 см на 1 м.
• Магистральные участки Ø110 мм — уклон 2 см на 1 м.
• Унитаз подключается трубой Ø110 мм с уклоном 2 см/м.

Обязательные элементы: гидрозатворы на каждом приборе, фановый стояк (вентиляция канализации) для предотвращения срыва затворов, ревизии на поворотах и горизонтальных участках протяжённостью более 8 м. Повороты магистрали выполняются двумя отводами по 45° вместо одного 90° — это снижает риск засора.

Технология монтажа: ключевые этапы

1. Разметка и штробление. Горизонтальные штробы под водоснабжение допускаются, под канализацию — нежелательны из-за уклонов. Несущие стены штробить горизонтально запрещено.
2. Прокладка магистралей. Трубы укладываются с зазором от стен, крепятся клипсами с шагом, исключающим провисание. Для PEX и металлопластика обязательна защитная гофра в местах скрытой прокладки.
3. Опрессовка системы водоснабжения. Испытательное давление — 1,5 рабочего, но не менее 6 бар, выдержка не менее 30 минут (для полимерных систем — до 1 часа). Падение давления не допускается.
4. Проверка канализации. Пролив всех приборов, проверка герметичности раструбов, контроль отсутствия протечек на ревизиях.
5. Гидроизоляция и заделка. В санузлах выполняется обмазочная гидроизоляция с заходом на стены 200–300 мм, в душевой зоне — не менее 1800 мм. Только после этого заливается стяжка.

Типовые ошибки и их последствия

• Отсутствие компенсации температурного удлинения в PP-трубах ГВС — приводит к деформации и разрыву сварных швов.
• Скрытые резьбовые соединения в стенах — недопустимы; все разъёмные стыки должны быть доступны через люки.
• Экономия на ревизиях — невозможность прочистки засора без вскрытия конструкции.
• Отсутствие фановой вентиляции — срыв гидрозатворов, запах в квартире.
• Монтаж канализации с контруклоном — гарантированный засор в течение нескольких месяцев эксплуатации.
• Жёсткое крепление труб без скользящих опор — шум и разрушение крепежа при линейном расширении.

Заключение

Грамотная разводка водоснабжения и канализации — это результат последовательного проектирования: от сбора исходных данных и выбора схемы до опрессовки и гидроизоляции. Приоритет следует отдавать коллекторной схеме водоснабжения, сертифицированным полимерным материалам и неукоснительному соблюдению уклонов и требований СП. Экономия на скрытых узлах недопустима: стоимость их замены многократно превышает первоначальные затраты на качественные комплектующие и профессиональный монтаж.
