Качественно выполненный монтаж электроустановочных изделий — это не только эстетика интерьера, но и гарантия электробезопасности, удобства эксплуатации и долговечности всей домашней сети. Вопросы, связанные с высотой установки розеток и выключателей, а также с технологией их монтажа, регламентируются сводом правил СП 256.1325800.2016 и ПУЭ, однако в жилых помещениях допускается гибкий подход, ориентированный на эргономику и сценарии использования. В данной статье мы разберём нормативные требования, оптимальные высоты для разных помещений, а также пошаговую технологию установки подрозетников и подключения изделий.

Нормативная база и общие требования

Основным документом, определяющим правила размещения электроустановочных изделий, является ПУЭ (Правила устройства электроустановок), а также СП 256.1325800.2016 «Электроустановки жилых и общественных зданий». Ключевые положения, которые необходимо учитывать:

• Розетки и выключатели должны располагаться на расстоянии не менее 0,5 м от заземлённых металлических частей (труб отопления, водопровода, газопровода), если иное не предусмотрено конструкцией.
• Запрещается устанавливать розетки в ванных комнатах, душевых и санузлах непосредственно в зоне душа или раковины — допускается монтаж в зоне 3 (не менее 0,6 м от душа) при наличии УЗО 30 мА и степени защиты не ниже IP44.
• Выключатели рекомендуется размещать со стороны дверной ручки на высоте 0,8–1,0 м от уровня чистого пола (европейский стандарт) или 1,5–1,6 м (советский стандарт).
• Розетки в жилых комнатах обычно устанавливают на высоте 0,3–0,4 м от пола, что соответствует современным эргономическим нормам.

Важно помнить: любые отклонения от нормативов должны быть обоснованы проектом и не снижать уровень безопасности.

Оптимальная высота установки для разных помещений

Высота монтажа определяется функциональным назначением помещения и удобством для пользователя. Рассмотрим типовые рекомендации, проверенные практикой.

Жилые комнаты (гостиная, спальня, детская)

• Розетки: 0,3–0,4 м от пола — для подключения стационарной техники (телевизор, роутер, торшер). Дополнительно рекомендуется устанавливать розетки на высоте 1,1–1,2 м над рабочим столом или тумбочкой.
• Выключатели: 0,8–0,9 м от пола со стороны дверной ручки. В спальнях часто добавляют проходные выключатели у изголовья кровати на высоте 0,6–0,7 м.

Кухня

• Розетки для встроенной техники: 0,1–0,3 м от пола (за цоколем или в соседнем шкафу).
• Рабочая зона (фартук): 1,1–1,2 м от пола, но не ближе 0,6 м к мойке и варочной панели.
• Выключатель освещения: 0,8–0,9 м у входа в помещение.

Ванная комната и санузел

• Розетки: только в зоне 3 (не менее 0,6 м от душа/ванны), высота 0,9–1,1 м — для фена, стиральной машины. Обязательна влагозащищённая крышка IP44 и УЗО.
• Выключатели: выносятся за пределы влажной зоны (перед входом) на высоте 0,8–0,9 м.

Коридоры и прихожие

• Розетки: 0,3 м от пола — для пылесоса, зарядок.
• Выключатели: 0,8–0,9 м со стороны ручки двери.

Технология монтажа: пошаговая инструкция

Монтаж розеток и выключателей включает несколько этапов: разметку, штробление, установку подрозетников, прокладку кабеля и подключение. Рассмотрим каждый шаг детально.

Этап 1. Разметка и штробление

1. Определите точки установки согласно проекту или эргономическим нормам. Отметьте их карандашом по уровню.
2. Проверьте отсутствие скрытой проводки в стене с помощью детектора металла и проводки.
3. Выполните штробление под кабель (глубина 20–30 мм) и отверстия под подрозетники диаметром 68 мм с помощью коронки и перфоратора.

Этап 2. Установка подрозетников

1. Очистите отверстия от пыли и грунтуйте их для лучшей адгезии.
2. Установите подрозетник (монтажную коробку) так, чтобы его край был заподлицо с чистовой отделкой (с учётом толщины штукатурки и плитки).
3. Зафиксируйте коробку алебастром или гипсовой шпаклёвкой, выставив по уровню. При групповой установке соедините коробки между собой специальными защёлками.
4. После застывания смеси удалите излишки, протяните кабель в коробку с запасом 10–15 см.

Этап 3. Подключение розеток и выключателей

Для розетки:

• Снимите изоляцию с жил кабеля на 8–10 мм.
• Подключите провода к клеммам: фаза (L) — коричневый/красный, ноль (N) — синий, заземление (PE) — жёлто-зелёный. Соблюдайте полярность: фаза должна быть справа (при взгляде на розетку).
• Затяните винты клемм с усилием, не допуская повреждения жил. Для многожильных проводов используйте наконечники НШВИ.
• Установите механизм в подрозетник, расправьте провода «гармошкой», закрепите винтами распорных лапок или рамкой.

Для выключателя:

• Одно- или двухклавишный выключатель подключается по схеме: фаза приходит на общий контакт, а отходящие жилы — на клавиши (для проходных — перекрёстная схема).
• Заземляющий провод в выключателях, как правило, не используется (кроме моделей с индикацией).
• Убедитесь, что выключатель разрывает именно фазу, а не ноль — это требование ПУЭ.

Этап 4. Проверка и финишная сборка

1. Проверьте правильность подключения мультиметром или индикаторной отвёрткой.
2. Подайте напряжение и протестируйте работу розетки (подключите нагрузку) и выключателя.
3. Установите декоративную рамку и клавиши/крышку.
4. При необходимости загерметизируйте стыки влагостойким силиконом (для ванных комнат).

Типичные ошибки и рекомендации эксперта

• Экономия на подрозетниках: дешёвые пластиковые коробки деформируются при монтаже, что приводит к перекосу механизма. Используйте изделия из негорючего пластика (например, полиамида).
• Неправильный выбор высоты: розетки за мебелью или выключатели, перекрытые дверным полотном, — частая ошибка. Всегда учитывайте расстановку мебели и направление открывания дверей.
• Слабый контакт: плохо затянутые клеммы вызывают нагрев и оплавление. Используйте динамометрическую отвёртку или периодически подтягивайте винты.
• Игнорирование заземления: в современных сетях PE-проводник обязателен для всех розеток. Для выключателей — только если это предусмотрено конструкцией.
• Монтаж во влажных зонах без УЗО: это прямое нарушение ПУЭ и риск поражения током.

Соблюдение нормативов, эргономичных высот и технологии монтажа позволяет создать безопасную и удобную электрическую сеть. Если вы не уверены в своих навыках, доверьте установку розеток и выключателей аттестованному электрику — это гарантия того, что система будет работать десятилетиями без нареканий.

Организация контура заземления в частном доме — это не просто формальное требование нормативов, а базовое условие электробезопасности. В отличие от городской квартиры, где защитное заземление (PE-проводник) приходит от общедомовой системы, владелец индивидуального жилья обязан создать его самостоятельно. Ниже — инженерный разбор технологии, который позволит выполнить работу корректно и без ошибок.

Зачем нужно заземление и как оно работает

Заземляющее устройство выполняет три ключевые функции:

• Защита человека от поражения током. При пробое изоляции на корпус прибора (стиральная машина, бойлер, насос) потенциал уходит в землю, а не через тело человека.
• Обеспечение срабатывания защиты. При наличии системы TN-S или TN-C-S и устройства защитного отключения (УЗО) ток короткого замыкания на землю вызывает отключение автомата или УЗО за доли секунды.
• Отвод атмосферных перенапряжений. Совместно с молниезащитой контур снижает риск повреждения электроники при грозовых разрядах.

Физика процесса проста: чем меньше сопротивление растеканию тока (нормируемое значение — не более 30 Ом для частного дома по ПУЭ 7-е изд., п. 1.7.103, а при использовании в качестве единственной защиты — до 10 Ом), тем эффективнее система. В идеале сопротивление стремятся получить в диапазоне 4–10 Ом.

Нормативная база и типовые схемы

Основные документы: ПУЭ (Правила устройства электроустановок), ГОСТ 12.1.030-81 и СП 31-110-2003. Для частного сектора чаще всего применяют две схемы:

1. TN-C-S — разделение PEN-проводника на N и PE на вводе в дом. Требует обязательного повторного заземления.
2. TT — нейтраль глухо заземлена у трансформатора, а корпуса приборов заземлены через собственный контур, не связанный с нейтралью. Такая схема предпочтительна для деревянных домов и при воздушном вводе, но обязательно защищается УЗО.

Важно: нельзя использовать в качестве заземлителя металлические трубы водопровода, газопровода, отопления или арматуру фундамента без специального проекта — это запрещено ПУЭ и опасно.

Выбор конструкции заземлителя

На практике применяют три основных типа:

• Модульно-штыревое заземление (готовые комплекты с омеднёнными стержнями). Оптимально для сложных грунтов, монтаж занимает несколько часов, глубина погружения — до 6–12 м.
• Треугольный контур из трёх уголков 50×50×5 мм или стальных труб, соединённых полосой 40×4 мм. Классика для глинистых и суглинистых почв.
• Линейное (глубинное) заземление — ряд вертикальных электродов, заглублённых на 2,5–3 м и связанных общей шиной.

Для торфяников, песчаников и скальных грунтов сопротивление резко возрастает, поэтому предпочтение отдают модульным системам с возможностью наращивания глубины.

Пошаговая инструкция монтажа

1. Расчёт и разметка

Определите удельное сопротивление грунта (ориентировочно: глина — 40 Ом·м, суглинок — 100 Ом·м, песок — 500 Ом·м). Для трёх уголков длиной 3 м в суглинке сопротивление составит около 15–20 Ом, что приемлемо. Разметьте треугольник со стороной 1,2–1,5 м на расстоянии не менее 1 м от фундамента и 2,5 м от дорожек.

2. Земляные работы

Выкопайте траншею глубиной 0,5–0,7 м (ниже уровня промерзания) по периметру треугольника и до ввода в дом. Ширина — 0,3–0,4 м. Траншея должна соединять все точки установки электродов и выходить к месту ввода кабеля.

3. Установка вертикальных электродов

Забейте уголки или вкрутите стержни в вершинах треугольника. Верхний срез должен возвышаться над дном траншеи на 15–20 см для удобства сварки. Если грунт плотный, предварительно пробурите лидерные скважины меньшего диаметра.

4. Соединение электродов

Соедините электроды стальной полосой 40×4 мм. Сварка — единственный надёжный способ для подземной части: болтовые соединения корродируют и теряют контакт. Швы зачистите и покройте битумным лаком. Полосу укладывайте на ребро, приваривая к каждой вершине.

5. Ввод в дом и подключение

Проложите полосу от контура к вводному щиту. В месте входа в дом приварите болт М10, к которому через медный наконечник подключите PE-проводник сечением не менее 10 мм² (медь) или 16 мм² (алюминий). Место соединения герметизируйте.

6. Проверка сопротивления

Измерьте сопротивление растеканию тока прибором М416 или современным тестером (например, MRU-200). Если значение превышает норму, добавьте дополнительные электроды или увеличьте глубину погружения.

Типичные ошибки и меры предосторожности

• Использование арматуры периодического профиля — её нельзя забивать (разрушается структура), только гладкий металл или уголок.
• Соединение скрутками или болтами в земле — гарантированная коррозия и потеря контакта через 2–3 года.
• Отсутствие УЗО при схеме TT — смертельно опасно при обрыве нейтрали.
• Прокладка PE-проводника в одной гофре с фазным — допустимо, но требует двойной изоляции и защиты от механических повреждений.
• Забыли про молниезащиту — контур заземления и молниеприёмник должны быть объединены в единую систему.

Обслуживание и периодичность проверок

Раз в год визуально осматривайте видимые части контура и места сварки. Раз в 3–5 лет проводите измерение сопротивления. При обнаружении коррозии более 30% сечения полосы — замените участок. В зимний период не допускайте скапливания снега и наледи у мест ввода, чтобы не нарушать контакт.

Грамотно смонтированный контур заземления — это инвестиция в безопасность всей семьи на десятилетия. Если вы не уверены в расчётах или типе грунта, пригласите специалиста с электроизмерительной лабораторией: стоимость услуги несопоставима с риском пожара или электротравмы.

Сборка распределительного щита — это не просто монтаж коммутационных аппаратов в корпус, а комплекс инженерных решений, от которых зависит пожарная безопасность и бесперебойность электроснабжения объекта. Ошибки на этом этапе, такие как неверный подбор номиналов или плохой контакт, приводят к нагреву, ложным срабатываниям и возгораниям. В этой статье мы разберем профессиональный подход к компоновке щита, выбору автоматических выключателей и устройств защитного отключения (УЗО), а также рассмотрим типовые схемы и правила монтажа.

Нормативная база и принципы селективности

Проектирование и сборка щита регламентируются ПУЭ (Правила устройства электроустановок) и ГОСТ IEC 61439. Ключевым требованием является обеспечение селективности защиты: при возникновении аварийной ситуации должен отключаться только поврежденный участок цепи, а не весь ввод. Это достигается правильным подбором аппаратов по номинальному току и типу время-токовой характеристики.

Основное правило: номинал вводного автомата всегда выше номинала групповых автоматов, а номинал УЗО (по току) должен быть на ступень выше, чем у защитного автомата, стоящего перед ним или после него. Например, для линии с автоматом 16 А устанавливается УЗО на 25 А или 40 А.

Выбор автоматических выключателей (МСВ)

Автоматический выключатель защищает линию от сверхтоков (перегрузки и короткого замыкания). При сборке щита важно учитывать два параметра: номинальный ток (In) и время-токовую характеристику (B, C, D).

Критерии подбора

• Номинальный ток: Выбирается исходя из сечения кабеля. Для меди 1,5 мм² — 10–16 А, для 2,5 мм² — 16–25 А. Автомат не должен пропускать ток, который кабель не выдержит.
• Характеристика срабатывания: Тип B (3–5 In) — для активных нагрузок (освещение, розетки). Тип C (5–10 In) — для смешанных нагрузок с умеренными пусковыми токами (бытовая техника, компрессоры). Тип D (10–20 In) — для мощных двигателей и трансформаторов.
• Отключающая способность: Для квартирных щитов достаточно 4,5–6 кА. Для промышленных объектов или вводных щитов этот параметр должен быть не ниже 10 кА, чтобы аппарат выдержал ток КЗ до срабатывания защиты вышестоящего уровня.

Устройства защитного отключения (УЗО) и дифавтоматы

УЗО защищает человека от поражения электрическим током и предотвращает возгорание при утечке тока на землю. В современных щитах применяются как модульные УЗО (требуют последовательной установки с автоматом), так и дифференциальные автоматы (АВДТ), объединяющие обе функции.

Типы УЗО по чувствительности и роду тока

1. Тип AC: Реагирует только на переменный синусоидальный ток утечки. Подходит для простых линий с лампами накаливания и нагревателями.
2. Тип A: Реагирует на переменный и пульсирующий постоянный ток. Рекомендуется для современных квартир, так как защищает технику с импульсными блоками питания (компьютеры, стиральные машины, светодиодные лампы).
3. Тип B: Реагирует на постоянный и переменный ток. Применяется на промышленных объектах с частотными преобразователями и зарядными станциями электромобилей.

Номинальный отключающий дифференциальный ток (IΔn) для групповых линий обычно составляет 30 мА. Для противопожарной защиты на вводе устанавливается селективное УЗО с уставкой 100 или 300 мА и выдержкой времени.

Практические правила компоновки и монтажа

Качество сборки щита напрямую влияет на его надежность. Даже дорогие аппараты выйдут из строя при плохом контакте или неправильной коммутации.

Схема распределения

• Вводной автомат: Устанавливается первым после счетчика. Защищает всю группу.
• Противопожарное УЗО: Ставится сразу после вводного автомата (если требуется).
• Групповые линии: Разбиваются по зонам (кухня, комнаты, санузел). Для влажных помещений обязательна отдельная линия с УЗО 10 мА.
• Селективность: Если на вводе стоит УЗО 100 мА, то групповые должны быть 30 мА. Если на вводе 300 мА, групповые — 100 мА (для больших объектов).

Технология соединений

Использование «шлейфов» (перемычек между автоматами) допустимо только при условии, что суммарный ток группы не превышает номинал вводного аппарата и сечение перемычки соответствует току. Однако профессиональный стандарт — звездообразная разводка с использованием распределительных шин (гребенок) или клеммных колодок. Это снижает риск ослабления контакта.

Все провода должны быть зачищены до металлического блеска и надежно затянуты. Для многожильных проводов обязательно применение наконечников (НШВИ). Момент затяжки винтовых зажимов проверяется динамометрической отверткой согласно инструкции производителя (обычно 2–3 Н·м).

Типовые ошибки при сборке

Анализ аварийных ситуаций показывает, что большинство проблем возникает из-за человеческого фактора:

• Неверный подбор УЗО по току: Установка УЗО 25 А на линию с автоматом 32 А. В этом случае при перегрузке УЗО сгорит раньше, чем сработает автомат.
• Отсутствие селективности: Установка на вводе и на линии УЗО с одинаковыми уставками (30 мА). При утечке сработают оба, обесточив весь объект.
• Плохой контакт: Слабозатянутые клеммы — главная причина нагрева и оплавления корпусов.
• Игнорирование типа A: Использование УЗО типа AC в сетях с современной бытовой техникой приводит к «ложным» срабатываниям или отказу защиты при утечке постоянного тока.

Заключение

Сборка распределительного щита — это баланс между нормативными требованиями, характеристиками нагрузки и качеством комплектующих. Правильно спроектированный щит с корректно подобранными автоматами и УЗО обеспечивает не только безопасность, но и удобство эксплуатации. Помните, что экономия на аппаратах защиты или пренебрежение правилами монтажа недопустимы, так как цена ошибки — пожар или жизнь человека.

Выбор правильного сечения проводника — это не просто формальность при проектировании электропроводки, а фундаментальный фактор, определяющий пожарную безопасность и бесперебойность работы электрооборудования. В профессиональной среде бытует правило: «Провод должен быть нагрет, но не перегрет». В этой статье мы разберем инженерные методики расчета сечения кабеля по мощности и току, учитывая современные требования нормативной базы.

Физическая суть процесса: почему греется провод?

В основе любого расчета лежит закон Джоуля-Ленца. При протекании электрического тока через проводник с активным сопротивлением выделяется тепловая энергия. Количество теплоты прямо пропорционально квадрату силы тока, сопротивлению проводника и времени прохождения. Сопротивление же, в свою очередь, обратно пропорционально площади поперечного сечения (S).

Следовательно, чем меньше сечение, тем выше сопротивление и тем интенсивнее нагрев. Задача инженера — подобрать такой типоразмер кабеля, чтобы выделяемое тепло эффективно рассеивалось в окружающую среду, не приводя к деградации изоляции и оплавлению жил.

Методика расчета по току (наиболее точный метод)

Расчет по току является приоритетным для профессионалов, так как он напрямую учитывает условия прокладки и материал жилы. Алгоритм действий следующий:

1. Определение суммарной нагрузки: Необходимо рассчитать общую мощность всех потребителей, которые могут быть включены одновременно.
2. Перевод мощности в ток: Для однофазной сети (220 В) используется формула: I = P / (U × cosφ), где cosφ — коэффициент мощности (для активной нагрузки равен 1, для смешанной — 0,8–0,95). Для трехфазной сети (380 В): I = P / (1,73 × U × cosφ).
3. Выбор сечения по таблицам: Полученное значение тока сверяется с таблицами длительно допустимых токов (ПУЭ, гл. 1.3).

Таблица зависимости тока от сечения (медь, скрытая прокладка)

Ниже приведены справочные данные для наиболее распространенного случая — медный кабель с ПВХ-изоляцией, проложенный в штробе или трубе:

• 1,5 мм² — до 19 А (около 4,1 кВт при 220 В);
• 2,5 мм² — до 27 А (около 5,9 кВт);
• 4,0 мм² — до 38 А (около 8,3 кВт);
• 6,0 мм² — до 46 А (около 10,1 кВт);
• 10,0 мм² — до 70 А (около 15,4 кВт).

Важно понимать: для открытой прокладки допустимые токи выше на 15–20%, так как теплоотвод в воздух эффективнее, чем в стену или трубу.

Расчет по мощности: упрощенный бытовой подход

В практике проектирования жилых зданий часто используют расчет по мощности, который базируется на усредненных данных. Этот метод менее точен, но удобен для быстрой оценки.

Стандартная формула для однофазной сети: S = P / (U × cosφ), где S — площадь сечения в мм², а P — суммарная мощность в ваттах. Однако «на глаз» инженеры часто пользуются эмпирическим правилом: 1 мм² меди выдерживает 10 А при условии нормального теплоотвода. Это правило работает для малых сечений (до 6 мм²), но требует поправок для больших токов.

Пошаговый пример расчета для квартиры

Допустим, мы проектируем линию для кухни. Суммарная мощность приборов (чайник, микроволновка, холодильник, освещение) составляет 5,5 кВт.

• Переводим в ватты: 5500 Вт.
• Вычисляем ток: 5500 / 220 = 25 А.
• По таблице для скрытой прокладки выбираем сечение. Ток 25 А соответствует медному кабелю 2,5 мм² (длительно допустимый ток 27 А).
• Проверяем автоматический выключатель: он должен быть рассчитан на ток не более 25 А (стандартный номинал — 25 А или 20 А с запасом).

Критические факторы, влияющие на выбор

Табличные значения — это лишь база. Реальное сечение может потребовать увеличения в следующих случаях:

• Длина линии: Если длина кабеля превышает 20–30 метров, необходимо учитывать падение напряжения. Согласно ГОСТ, потеря не должна превышать 5%. Для длинных линий сечение увеличивают на ступень.
• Материал жилы: Алюминий имеет удельное сопротивление на 60% выше, чем медь. Поэтому алюминиевый кабель требует сечения на 1–2 ступени больше медного при той же нагрузке.
• Способ прокладки: Пучок кабелей в лотке греется сильнее, чем одиночный провод. Вводятся понижающие коэффициенты (0,8–0,9).
• Температура среды: В горячих цехах или банях допустимый ток снижается на 15–20%.

Ошибки, которые допускают даже опытные мастера

Даже при наличии таблиц под рукой, ошибки случаются. Наиболее частые из них:

1. Расчет по номиналу автомата, а не по нагрузке. Автомат защищает кабель, а не наоборот. Если поставить автомат на 32 А на провод 2,5 мм², кабель сгорит раньше, чем сработает защита.
2. Игнорирование пусковых токов. Электродвигатели (насосы, компрессоры) в момент запуска потребляют ток в 3–7 раз выше номинального. Это требует запаса по сечению.
3. Использование «универсального» сечения 1,5 мм² для розеток. Современная бытовая техника (индукционные плиты, проточные водонагреватели) требует минимум 2,5 мм², а часто — 4,0 или 6,0 мм².

Заключение

Расчет сечения провода — это инженерная задача, не терпящая приблизительности. Профессиональный подход требует комплексного учета тока нагрузки, мощности, материала жилы, условий прокладки и длины трассы. Использование таблиц ПУЭ и проверка падения напряжения — обязательные этапы проектирования. Помните: экономия на сечении кабеля — это экономия на безопасности, которая может обернуться не только выходом техники из строя, но и пожаром.

Скрытая электропроводка в штробах остается базовым решением для жилых и общественных зданий капитального типа. В отличие от открытой прокладки в кабель-каналах, она не портит интерьер, защищена от механических повреждений и случайного доступа, а срок службы при корректном монтаже сопоставим со сроком службы самого здания. Однако скрытый монтаж предъявляет повышенные требования к проектированию, подготовке трасс и соблюдению нормативной базы, поскольку исправление ошибок после чистовой отделки сопряжено с серьезными затратами. Ниже рассмотрим технологию последовательно — от нормативов до приемки работ.

Нормативная база и исходные требования

Проектирование и монтаж скрытых трасс регламентируются сводом правил устройства электроустановок и профильными ГОСТ. Ключевые положения, которые необходимо учитывать на этапе штробления:

• ПУЭ, гл. 7.1 — скрытая прокладка выполняется в бороздах под штукатуркой, в пустотах строительных конструкций, под съемными панелями; запрещена прокладка в вентиляционных каналах и дымоходах.
• СП 31-110 — требования к электроустановкам жилых и общественных зданий, включая минимальные сечения и зоны размещения линий.
• ГОСТ 31565 — кабельные изделия должны соответствовать требованиям пожарной безопасности; для скрытой прокладки в горючих основаниях применяются кабели с индексом нг(А)-LS или в металлических трубах.
• СП 76.13330 — правила производства и приемки электроустановок.

Отдельно фиксируются горизонтальные и вертикальные зоны: горизонтальные участки прокладываются на высоте 150–200 мм от перекрытия либо на уровне розеточных групп, вертикальные — строго перпендикулярно полу. Диагональная разводка по стенам недопустима: она делает невозможным безопасное сверление стен при последующем монтаже мебели и оборудования.

Проектирование трасс и схема разводки

До начала штробления разрабатывается монтажная схема с привязкой к строительным осям и указанием:

1. Точек установки подрозетников, выключателей, распаячных коробок и щита.
2. Маршрутов групповых линий с разделением по потребителям (освещение, розеточные группы, мощная техника).
3. Сечений и марок кабеля для каждой группы.
4. Мест пересечения с несущими конструкциями и способов их прохода.

Практика показывает, что экономия на проектной стадии обходится дороже всего: изменение схемы после штробления означает повторное нарушение отделки. На этом же этапе определяется способ прокладки — в гофрированной трубе, в жесткой ПВХ-трубе или без трубы (для негорючих оснований при соответствующем исполнении кабеля).

Подготовительные работы

Разметка

Разметка выполняется с помощью лазерного уровня и малярного шнура. Линии осей штроб наносятся на стены несмываемым маркером, дополнительно проставляются метки подрозетников и коробок. Перед разметкой обязательно проводится поиск скрытых коммуникаций — металлодетектором и трассоискателем определяются существующие кабели, трубы водоснабжения и отопления. Повреждение действующей линии при штроблении — наиболее частая и наиболее дорогостоящая ошибка.

Выбор инструмента

• Штроборез с двумя алмазными дисками — для кирпича и бетона, обеспечивает ровные параллельные резы заданной ширины.
• Перфоратор с зубилом — для выборки материала между резами.
• Болгарка с алмазным диском — для локальных участков и подрезки.
• Пылесос строительный — обязателен при работе в жилых помещениях.

Для бетонных стен с высокой прочностью применяются штроборезы с двигателем мощностью от 2 кВт и системой подачи воды либо пылеудаления.

Технология штробления

Ширина и глубина борозды определяются диаметром кабеля и способом его защиты. Ориентировочные параметры:

• Под кабель в гофре Ø16–20 мм — штроба шириной 25–30 мм, глубиной 25–30 мм.
• Под жесткую ПВХ-трубу Ø20 мм — 35×35 мм.
• Под пучок из нескольких линий — с запасом 5–10 мм по каждой стороне.

Порядок операций:

1. Прорезаются две параллельные линии на полную глубину.
2. Материал между резами выбирается перфоратором; при работе в несущих стенах запрещено нарушать целостность арматуры.
3. Кромки борозды обрабатываются, сколы удаляются, полость обеспыливается.
4. В несущих конструкциях горизонтальные штробы не выполняются — это ограничение прямо связано с несущей способностью.

Важно: в панельных домах горизонтальное штробление несущих стен и плит перекрытия запрещено; допускается только вертикальная разводка и проходы через перекрытия в заранее предусмотренных отверстиях.

Прокладка кабеля

Кабель укладывается в подготовленную борозду с соблюдением следующих условий:

• Перед заделкой кабель проверяется на целостность жил и сопротивление изоляции.
• В гофрированной или жесткой трубе обеспечивается свободная протяжка: заполнение канала не более 40% по сечению.
• Радиусы изгиба не менее 10 диаметров кабеля для силовых линий.
• Соединения выполняются только в распаячных коробках; скрутки и соединения внутри штробы недопустимы.
• Кабель фиксируется в борозде гипсовым раствором или клипсами с шагом 300–500 мм до заделки.

Для слаботочных линий (интернет, сигнализация, видеонаблюдение) прокладываются отдельные трассы с соблюдением расстояния от силовых кабелей не менее 100–150 мм — это снижает уровень электромагнитных наводок.

Заделка штроб и монтаж подрозетников

Заделка выполняется после завершения прокладки и проверки всех линий. Последовательность:

1. Полость борозды увлажняется для улучшения адгезии.
2. Кабель закрепляется, штроба заполняется гипсовой или цементной штукатуркой заподлицо со стеной.
3. Подрозетники и распаячные коробки устанавливаются на алебастр или монтажный клей с контролем горизонтали и глубины посадки.
4. После схватывания раствора производится финишная шпаклевка под отделку.

Для влажных помещений применяются влагостойкие смеси, а сами линии защищаются УЗО с током утечки 10–30 мА.

Контроль качества и приемка

До заделки штроб и после нее выполняются обязательные проверки:

• Измерение сопротивления изоляции мегомметром (не менее 0,5 МОм).
• Проверка непрерывности защитных проводников и цепи «фаза-нуль».
• Проверка срабатывания УЗО и автоматических выключателей.
• Фотофиксация всех трасс до заделки — обязательный документ для последующего сверления стен.

Результаты оформляются протоколом, а схема фактического расположения линий передается заказчику вместе с исполнительной документацией.

Типовые ошибки и рекомендации

• Диагональная разводка — риск повреждения при монтаже мебели и навесного оборудования.
• Отсутствие проекта — приводит к перегрузке групп и невозможности модернизации.
• Экономия на сечении — перегрев и падение напряжения на длинных линиях.
• Штробление несущих элементов — нарушение конструктивной целостности здания.
• Соединения вне коробок — скрытые дефекты, не поддающиеся диагностике.

Скрытая электропроводка в штробах — решение надежное и долговечное, но только при условии строгого соблюдения технологии и нормативов. Качественно выполненный монтаж с обязательной фотофиксацией трасс и протоколами испытаний обеспечивает безопасную эксплуатацию на десятилетия и упрощает любые последующие работы в помещении.

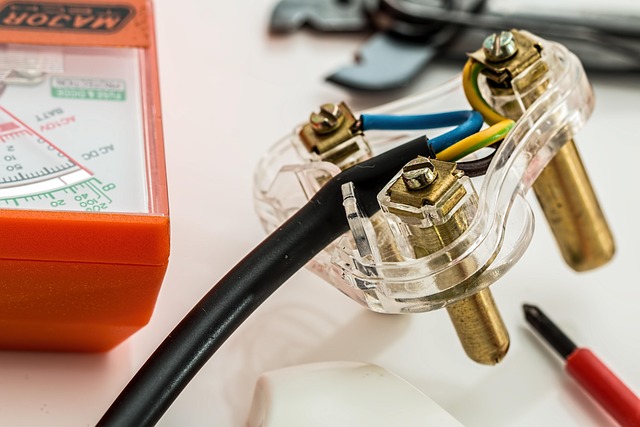

Проектирование системы электроснабжения — это фундамент, на котором строится безопасность и комфорт любого жилья. Ошибки, допущенные на этапе составления схемы, могут привести не только к выходу из строя бытовой техники, но и к возгоранию. В этой статье мы разберем, чем отличаются схемы электропроводки в частном доме и квартире, какие нормативы действуют сегодня и как спроектировать сеть, которая прослужит десятилетия.

Основные различия между частным домом и квартирой

На первый взгляд может показаться, что принципиальной разницы нет: везде есть вводной кабель, счетчик, автоматы и розетки. Однако схема электроснабжения частного дома всегда сложнее и требует учета специфических факторов.

• Наличие вводного устройства (ВУ): В квартире вводной кабель приходит от общедомового щита, и ответственность за его состояние несет управляющая компания. В частном доме ввод может осуществляться от воздушной линии (ВЛ) или от трансформаторной подстанции, и владелец сам отвечает за узел ввода.
• Система заземления: В квартирах, как правило, используется система TN-C-S или TN-S с готовым контуром заземления. В частном доме чаще всего приходится обустраивать индивидуальный контур заземления (система TT или TN-C-S с повторным заземлением).
• Нагрузки и потребители: В частном доме часто присутствуют мощные потребители, которых нет в квартире: насосы скважин, системы отопления, мастерские, а также уличное освещение и хозяйственные постройки.
• Защита от импульсных перенапряжений: Воздушные линии электропередач, типичные для частного сектора, подвержены ударам молний и коммутационным перенапряжениям. Поэтому установка УЗИП (устройств защиты от импульсных перенапряжений) в частном доме является обязательной рекомендацией.

Нормативная база

Проектирование ведется в строгом соответствии с действующими правилами. Основные документы, на которые следует опираться:

• ПУЭ (Правила устройства электроустановок), 7-е издание — главный технический документ.
• СП 256.1325800.2016 — свод правил по проектированию электроустановок жилых и общественных зданий.
• ГОСТ 32396-2013 — требования к вводно-распределительным устройствам.

Игнорирование этих норм не только создает угрозу безопасности, но и может стать причиной отказа в подключении к сетям или проблем при согласовании перепланировки.

Типовые схемы распределения

Существует несколько способов разводки кабеля от распределительного щита до потребителей. Выбор зависит от материала стен, бюджета и требований к ремонтопригодности.

1. Звезда (централизованная схема)

От щита к каждой розетке или группе розеток идет отдельный кабель. Это наиболее надежный, но и самый затратный вариант.

• Плюсы: Высокая надежность, минимальные помехи, удобство диагностики (при обрыве отключается только одна линия).
• Минусы: Большой расход кабеля, необходимость штробления большого количества стен, перегруженность щита.

2. Шлейф (цепочка)

Кабель последовательно подходит к розеткам одной группы. Чаще всего применяется в квартирах для розеточных групп в пределах одной комнаты.

• Плюсы: Экономия кабеля и места в щите.
• Минусы: При неисправности одной розетки может пропасть питание на всей цепочке; повышенные требования к качеству соединений.

Важно: Шлейфование допускается только для розеточных групп. Осветительные линии и подключение мощной техники (плита, бойлер, кондиционер) должны выполняться исключительно по схеме «звезда».

Разделение на группы

Грамотная схема подразумевает разделение всех потребителей на отдельные группы, защищенные автоматическими выключателями и УЗО (устройствами защитного отключения).

1. Освещение: Разделяется по этажам или зонам (например, свет в спальнях и свет в коридоре).
2. Розеточная сеть: Разбивается по комнатам. Влажные помещения (ванная, санузел) выделяются в отдельную группу с обязательным УЗО 10 мА.
3. Мощная техника: Электроплита, духовой шкаф, стиральная машина, бойлер, кондиционеры — каждая единица техники требует отдельной линии.
4. Технические системы: Насосы, вентиляция, серверные стойки (если есть).

Для квартиры стандартный набор — 6–10 групп. Для частного дома количество групп может достигать 20–30 и более, особенно если есть пристройки и уличное освещение.

Выбор кабеля и автоматики

Схема неразрывно связана с выбором материалов. На сегодняшний день стандартом де-факто является медный кабель с изоляцией, не распространяющей горение (нг-LS).

• Вводной кабель: Сечение рассчитывается по выделенной мощности (обычно 10–16 мм² для частного дома).
• Розеточные группы: Кабель ВВГнг-LS 3×2,5 мм².
• Освещение: Кабель ВВГнг-LS 3×1,5 мм².
• Мощные потребители: Сечение от 4 до 6 мм² и выше, в зависимости от мощности прибора.

Автоматические выключатели подбираются по номиналу, исходя из сечения кабеля и тока нагрузки. УЗО ставится на вводе (противопожарное, 100–300 мА) и на группах влажных помещений и розеточных сетях (защитное, 30 мА).

Особенности схемы для частного дома

Помимо внутренней разводки, схема частного дома включает в себя уличные элементы:

• Уличное освещение: Требует отдельной линии, часто с использованием герметичных кабелей и светильников с классом защиты не ниже IP65.
• Хозяйственные постройки: Гараж, баня, теплица. Питание к ним прокладывается подземным кабелем (в траншее) или воздушным способом. Обязательно наличие отдельного щита в каждой постройке.
• Система уравнивания потенциалов: В частном доме критически важно соединить все металлические коммуникации (трубы водопровода, газоснабжения, вентиляции) с главной заземляющей шиной.

Заключение

Схема электропроводки — это не просто чертеж с линиями. Это сложный технический документ, учитывающий материалы стен, климатические особенности, привычки жильцов и требования безопасности. Экономия на проектировании или монтаже часто приводит к необратимым последствиям. Доверяйте создание схемы и реализацию проекта квалифицированным инженерам-электрикам, имеющим допуск к работам соответствующего уровня. Только профессиональный подход гарантирует, что ваш дом будет безопасным, а техника — работать без сбоев.

Наружное освещение участка — это не просто вопрос эстетики или удобства. Это сложная инженерная система, которая влияет на безопасность передвижения, криминогенную обстановку, долговечность покрытий и даже на психологический комфорт жильцов. В отличие от внутреннего освещения, здесь мы имеем дело с агрессивной внешней средой: перепадами температур, влажностью, ультрафиолетом, механическими нагрузками и, что критически важно, с необходимостью равномерного распределения света на больших площадях без создания слепящих зон. Как главный редактор профильного издания, я часто вижу типичные ошибки, которые сводят на нет даже дорогостоящие проекты. Разберем правильную установку наружного освещения с точки зрения инженера-строителя.

Нормативная база и светотехнический расчет

Любая установка начинается не с покупки фонарей, а с расчета. Согласно СП 52.13330.2016 «Естественное и искусственное освещение», для придомовых территорий и пешеходных зон нормируется не только горизонтальная освещенность (E, лк), но и цилиндрическая освещенность, а также показатель дискомфорта (UGR). Для частного участка мы адаптируем эти нормы, но игнорировать физику нельзя.

Ключевые параметры для расчета:

• Освещенность (E): для дорожек и входных групп рекомендуется 10–30 лк, для зон повышенной безопасности (парковка, калитка) — до 50 лк.
• Равномерность (Emin/Emax): не менее 0,25. Резкие перепады света утомляют глаз и создают «слепые» зоны.
• Цветовая температура (CCT): для жилых зон оптимально 2700–3000 К (теплый свет). Холодный свет (5000 К и выше) вызывает дискомфорт и хуже передает цветовую гамму растений.
• Индекс цветопередачи (CRI): не ниже 80. Для подсветки архитектурных элементов и сада — не ниже 90.

Расчет ведется методом коэффициента использования светового потока или точечным методом (для светодиодных светильников с узкой ДН). На практике для участка 10 соток достаточно 4–6 опор высотой 3–4 метра с мощностью светильников 30–50 Вт при световом потоке 3000–5000 лм.

Выбор оборудования: класс защиты и конструктивные особенности

Наружное освещение работает в условиях, где внутренние светильники выходят из строя за сезон. Главный критерий выбора — степень защиты IP (Ingress Protection).

• IP44–IP54: допустимо только для светильников под навесом или на закрытых верандах.
• IP65–IP66: стандарт для уличных опор, грунтовых светильников и прожекторов. Защита от пыли и струй воды.
• IP67–IP68: для подводной подсветки прудов и светильников, работающих в зоне подтопления.

Корпус должен быть выполнен из материалов, стойких к коррозии: алюминий с порошковой окраской, нержавеющая сталь AISI 304/316, ударопрочный поликарбонат. Обычная сталь с краской начнет ржаветь через 2–3 года даже при качественной окраске из-за микротрещин и конденсата.

Отдельное внимание — драйверам и LED-модулям. Дешевые светильники без качественной герметизации драйвера выходят из строя из-за перегрева летом и конденсата зимой. Наличие клапана выравнивания давления (Gore-Tex) продлевает срок службы в 2–3 раза.

Схемы управления и кабельная инфраструктура

Правильная установка невозможна без грамотно спроектированной кабельной трассы. Заглубление кабеля ниже глубины промерзания (для средней полосы — 0,7–1,2 м) не всегда оправдано экономически, но требует обязательной защиты.

Требования к прокладке

1. Тип кабеля: только бронированный или в ПНД-трубе. Использование ВВГнг-LS без защиты допустимо лишь при прокладке в гофре по воздуху, но для подземной части это риск механических повреждений при пучении грунта.
2. Глубина траншеи: не менее 0,7 м для магистральных линий и 0,4 м для отводов к отдельным светильникам (с защитой сигнальной лентой).
3. Песчаная подушка: 10–15 см песка снизу и столько же сверху — обязательна для компенсации сезонных подвижек.
4. Соединения: только в герметичных распределительных коробках (IP68) с использованием гильз или клеммников Wago с пастой. Скрутки недопустимы.

Управление освещением должно быть многоуровневым. Рекомендую следующую схему:

• Астрономическое реле или фотореле — базовое включение по наступлению сумерек.
• Таймеры или программируемые контроллеры — отключение части светильников после 23:00 для экономии и снижения светового загрязнения.
• Датчики движения — для зон редкого посещения (хозблок, дальняя калитка). Важно: датчик должен иметь функцию задержки отключения не менее 1–2 минут.

Монтаж опор и заземление

Установка опор — это фундаментальная работа, ошибки в которой приводят к падению фонарей при ветровых нагрузках. Для грунтов с пучением необходимо бетонирование на глубину не менее 1,2 м с обязательной песчано-щебеночной подушкой.

Критически важный момент — заземление и защита от импульсных перенапряжений. Уличные линии подвержены ударам молний и коммутационным помехам. На каждой опоре или в распределительном щите устанавливается УЗИП (устройство защиты от импульсных перенапряжений) класса II. Корпуса светильников и металлические опоры подлежат обязательному заземлению через PE-проводник сечением не менее 6 мм² (медь).

При использовании металлических опор с бетонным фундаментом необходимо предусмотреть гидроизоляцию узла ввода кабеля. Влага, попадающая внутрь трубы опоры, зимой замерзает и разрывает металл. Решение — герметичный ввод с сальником и дренажное отверстие в нижней части опоры.

Светодиодные технологии и тепловой режим

Современные LED-светильники чувствительны к перегреву. При установке в закрытых плафонах или при отсутствии теплоотвода кристаллы деградируют, и световой поток падает на 30–40% за первый год. Правильная установка предполагает:

• Обеспечение свободной конвекции вокруг корпуса (не менее 50 мм зазора).
• Использование светильников с пассивным радиатором из алюминия, а не пластиковых корпусов.
• Контроль температуры: если корпус горячий на ощупь (выше 60 °C), ресурс драйвера резко сокращается.

Для ландшафтной подсветки лучше применять светильники с вынесенным драйвером. Это позволяет разместить электронику в отапливаемом помещении или в герметичном щите, а на улице оставить только светодиодный модуль.

Оптимизация и энергоэффективность

Грамотно спроектированная система наружного освещения потребляет на 40–60% меньше энергии, чем хаотично установленные прожекторы. Основные принципы:

1. Зонирование: разделите участок на функциональные зоны (вход, дорожки, парковка, сад) и управляйте ими независимо.
2. Использование датчиков освещенности и присутствия: свет включается только там, где есть люди.
3. Светодиоды с высоким КПД: не менее 100 лм/Вт. Дешевые модели с 60–70 лм/Вт требуют больше мощности и греются сильнее.
4. Диммирование: вечером — 100%, после 23:00 — 30%. Это снижает световое загрязнение и экономит ресурс.

Типичные ошибки и заключение

Подводя итог, перечислю ошибки, которые я чаще всего вижу в проектах:

• Отсутствие светотехнического расчета — «поставим побольше, чтобы светлее».
• Использование светильников IP44 на открытых опорах.
• Соединение кабеля скрутками в земле без коробок.
• Отсутствие заземления и УЗИП.
• Установка холодных светильников (5000–6500 К) в жилой зоне.
• Игнорирование теплового режима LED-модулей.

Правильная установка наружного освещения — это баланс между светотехникой, электротехникой и строительной механикой. Только комплексный подход, начиная с расчета освещенности и заканчивая герметизацией вводов, обеспечивает систему, которая будет работать десятилетиями без вмешательства. Экономия на этапе проектирования или выборе компонентов неизбежно приводит к двойным затратам на переделку и ремонт.

Автономное энергоснабжение перестало быть нишевым решением для удалённых объектов. Сегодня это инженерно обоснованная задача для загородных домов, телеком-вышек, систем видеонаблюдения, медицинского оборудования и резервных контуров критической инфраструктуры. Ключевая сложность заключается не в покупке отдельных устройств, а в согласовании двух принципиально разных подсистем: источника генерации (солнечные панели) и накопителя с преобразователем (ИБП и аккумуляторные батареи). Ошибка на этапе расчёта баланса мощности приводит либо к недоиспользованию оборудования, либо к деградации АКБ в течение первого года эксплуатации.

1. Исходные данные: энергоаудит перед выбором оборудования

Любой проект автономного энергоснабжения начинается с энергоаудита. Без него подбор панелей и ИБП превращается в гадание. Инженер должен получить три величины:

• Суточное потребление (Вт·ч) — суммарная энергия всех нагрузок за 24 часа с учётом коэффициента одновременности.
• Пиковая мощность (Вт) — одновременная работа всех потребителей, включая пусковые токи (компрессоры, насосы, двигатели).
• Профиль нагрузки — распределение потребления по часам суток, что напрямую влияет на требуемую ёмкость АКБ.

Для инверторных нагрузок пусковой ток может превышать номинальный в 3–7 раз. Если это не учесть, ИБП будет уходить в защиту при каждом запуске холодильника или скважинного насоса.

2. Выбор солнечных панелей

2.1. Тип фотоэлектрических модулей

На рынке доминируют три технологии, и выбор между ними — это компромисс между КПД, площадью и стоимостью:

• Монокристаллические — КПД 19–23%, лучшая удельная мощность на единицу площади, слабее реагируют на рассеянный свет. Оптимальны при ограниченной площади монтажа.
• Поликристаллические — КПД 15–18%, дешевле, но требуют большей площади. Разумный выбор для больших скатных крыльев и наземных конструкций.
• Тонкоплёночные (CIGS, CdTe, аморфный кремний) — КПД 10–13%, но лучше работают при высоких температурах и частичном затенении. Применяются на фасадах и в условиях сложной инсоляции.

2.2. Критерии подбора

1. Номинальное напряжение модуля — должно согласовываться с диапазоном MPPT-контроллера. Для 12/24/48-В систем используют панели на 12 В или последовательные цепочки на 24/48 В.
2. Температурный коэффициент мощности — от −0,30 до −0,45 %/°C. В жарком климате реальная мощность панели падает на 10–15% относительно паспортной (STC).
3. Толеранс мощности — положительный (0/+5 Вт) предпочтительнее: гарантирует, что модуль не окажется слабее заявленного.
4. Класс защиты и механическая прочность — IP68 для клеммной коробки, выдерживание града диаметром до 25 мм.
5. Гарантия — 10–15 лет на механику и 25 лет на 80% номинальной мощности.

2.3. Расчёт массива

Требуемая мощность массива определяется по формуле:

P_массива = E_сут / (K_инс · K_потерь),

где E_сут — суточное потребление, K_инс — коэффициент инсоляции для региона (в средней полосе зимой 1,5–2,5 кВт·ч/м²·сут), K_потерь — суммарный коэффициент (0,7–0,8) с учётом загрязнения, температуры, потерь в кабелях и контроллере. Зимний расчёт всегда даёт массив в 2–3 раза больше летнего — именно он определяет итоговое количество панелей.

3. Выбор ИБП и аккумуляторной системы

3.1. Тип ИБП

• Off-line (standby) — переключение 5–15 мс, не подходит для автономных систем и чувствительной электроники.
• Line-interactive — стабилизация напряжения, переключение 2–6 мс. Приемлемо для бытовых нагрузок малой мощности.
• On-line (double conversion) — нулевое время переключения, идеальная синусоида, гальваническая развязка. Единственный корректный выбор для автономных систем с двигателями, насосами и медицинским оборудованием.

3.2. Ключевые параметры

1. Полная мощность (ВА) и активная (Вт) — коэффициент мощности (PF) должен быть не ниже 0,9. Для нагрузок с реактивной составляющей запас по мощности — минимум 30%.
2. Форма выходного сигнала — чистая синусоида обязательна. Модифицированная синусоида вызывает перегрев двигателей и сбои в импульсных блоках питания.
3. КПД преобразования — 90–96% в режиме двойного преобразования. Каждые 5% потерь — это дополнительные панели и ёмкость АКБ.
4. Перегрузочная способность — 150% в течение 5 с, 200% в течение 1 с для пусковых токов.
5. Зарядный модуль — наличие многоступенчатого алгоритма (IUoU) и программируемых профилей под тип АКБ.

3.3. Аккумуляторные батареи

Тип АКБ определяет срок службы всей системы:

• Свинцово-кислотные (AGM/GEL) — дешевле, но глубина разряда не более 50%, ресурс 300–600 циклов. Подходят для резервного, а не циклического режима.
• LiFePO₄ — глубина разряда 80–90%, ресурс 3000–6000 циклов, КПД заряда 98%. Дороже на старте, но дешевле в пересчёте на цикл. Оптимальны для автономных систем.
• NMC/NCA — высокая плотность энергии, но требуют строгого контроля температуры и BMS. Применяются в компактных решениях.

Ёмкость АКБ рассчитывается как:

C = (E_сут · N_авт) / (U_сист · DOD · η_инв),

где N_авт — число дней автономии (обычно 2–5), DOD — глубина разряда, η_инв — КПД инвертора. Для литиевых систем N_авт можно снизить, так как они допускают более глубокий разряд.

4. Согласование подсистем

Наиболее частая ошибка — рассогласование напряжений и мощностей. Правила согласования:

• Напряжение массива панелей должно попадать в окно MPPT-контроллера с учётом температурного дрейфа (Vmp при −25 °C выше паспортного на 10–12%).
• Мощность контроллера заряда — с запасом 20% от пиковой мощности массива.
• Ток заряда АКБ не должен превышать 0,5C для свинцовых и 1C для LiFePO₄.
• Сечение кабелей подбирается по падению напряжения не более 2% на каждом участке.

5. Типовые ошибки проектирования

1. Расчёт массива по летней инсоляции — зимой система уходит в дефицит.
2. Игнорирование пусковых токов — ИБП отключается при запуске насоса.
3. Использование автомобильных АКБ — ресурс 100–200 циклов, выход из строя за один сезон.
4. Отсутствие температурной компенсации заряда — сульфатация свинцовых АКБ зимой и ускоренная деградация литиевых летом.
5. Монтаж панелей без учёта затенения — одна затенённая ячейка снижает мощность всей цепочки на 30–50%.

6. Практические рекомендации

Для типового загородного дома с суточным потреблением 8–12 кВт·ч оптимальна конфигурация: массив монокристаллических панелей 4–6 кВт, MPPT-контроллер на 60–80 А, on-line ИБП мощностью 5–6 кВА с чистым синусом и LiFePO₄-банк на 10–15 кВт·ч. Такая система обеспечивает 2–3 дня автономии без генератора и окупается за 6–9 лет при отсутствии подключения к сети.

Проектирование следует вести в специализированном ПО (PVsyst, SAM) с проверкой наихудшего месяца. Только расчёт по зимнему профилю инсоляции и корректный учёт пусковых токов гарантируют, что автономная система будет работать надёжно, а не превратится в набор дорогостоящего оборудования, требующего постоянного вмешательства.

Подключение трехфазного ввода мощностью 15 кВт к частному дому — это оптимальное инженерное решение для современных загородных объектов, где требуется питание мощного оборудования: циркуляционных насосов систем отопления, глубинных скважинных насосов, электрокотлов, сварочных аппаратов и станков. В отличие от однофазного подключения, трехфазная схема позволяет равномерно распределить нагрузку по фазам, снизить токовые нагрузки на проводники и обеспечить корректную работу трехфазных асинхронных двигателей. Однако реализация такого проекта требует строгого соблюдения нормативной базы, грамотного расчета и профессионального монтажа.

Нормативная база и технические условия

Основным документом, регламентирующим подключение, являются Правила устройства электроустановок (ПУЭ), в частности глава 7.1, а также Постановление Правительства РФ № 861 «О функционировании розничных рынков электрической энергии». Согласно этим документам, для частного дома с максимальной мощностью до 15 кВт включительно применяется третья категория надежности электроснабжения, что допускает одно питающее вводное устройство.

Ключевым этапом является получение технических условий (ТУ) в местной сетевой организации. В ТУ фиксируются:

• разрешенная мощность — 15 кВт;
• тип ввода — трехфазный, 380/220 В, 50 Гц;
• точка подключения (опора ВЛ, ТП, существующий щит);
• требования к прибору учета и защитной аппаратуре;
• граница балансовой принадлежности и эксплуатационной ответственности.

С 2021 года действует упрощенный порядок подключения до 15 кВт: срок исполнения обязательств сетевой организации не превышает 30 календарных дней (при наличии технической возможности), а плата за технологическое присоединение для физических лиц составляет фиксированную сумму (на текущий момент — 550 рублей при льготном подключении до 15 кВт, если расстояние до сетей не превышает 300 м в городе и 500 м в сельской местности).

Расчет токовых нагрузок и выбор кабеля

При мощности 15 кВт и напряжении 380 В номинальный ток вводного кабеля рассчитывается по формуле:

I = P / (√3 × U × cos φ)

При cos φ = 1 (активная нагрузка): I = 15000 / (1,732 × 380) ≈ 22,8 А. Однако при смешанной нагрузке с реактивной составляющей (насосы, двигатели) cos φ принимается равным 0,9–0,95, что дает расчетный ток порядка 24–25 А. С учетом коэффициента запаса и возможного одновременного включения всех потребителей вводной автомат выбирается на 32 А (трехполюсный).

Сечение и тип вводного кабеля

Для воздушного ввода (СИП) применяется СИП-4 или СИП-5 сечением 4×16 мм² — это минимально допустимое сечение по ПУЭ для ответвлений к вводам. Для подземного ввода используется кабель ВБШв или АВБШв 4×10 мм² (медь) либо 4×16 мм² (алюминий). Медный кабель предпочтительнее: он обеспечивает лучшую проводимость, устойчивость к окислению и меньший нагрев при пиковых нагрузках.

При прокладке кабеля в земле необходимо соблюдать глубину заложения не менее 0,7 м, использовать песчаную подсыпку и защитную сигнальную ленту. Ввод в дом осуществляется через гильзу с гидроизоляцией, исключающей попадание влаги в щит.

Состав вводно-распределительного устройства

Вводно-распределительное устройство (ВРУ) частного дома при трехфазном подключении 15 кВт включает следующие обязательные элементы:

1. Вводной трехполюсный автоматический выключатель на 32 А — обеспечивает защиту от сверхтоков и возможность полного отключения дома.
2. УЗО противопожарное на 100–300 мА (селективное) — устанавливается после вводного автомата для защиты от токов утечки на вводе.
3. Счетчик электроэнергии — с 2022 года устанавливаются исключительно «умные» приборы учета с возможностью дистанционной передачи данных, интегрированные в систему сетевой организации.
4. Реле напряжения — защищает бытовую технику от скачков и перекосов фаз, критичных для трехфазной сети.
5. Групповые автоматы и УЗО 30 мА — для распределения нагрузки по отдельным линиям (освещение, розеточные группы, силовое оборудование).
6. Шина заземления и нулевая шина — с обязательным разделением PEN-проводника на PE и N.

Распределение однофазных потребителей по фазам должно быть максимально равномерным. Допустимый перекос фаз не должен превышать 15% — в противном случае возможны ложные срабатывания реле напряжения и ускоренный износ оборудования.

Система заземления и защита

Для частного дома с трехфазным вводом рекомендуется система заземления TN-S или TN-C-S. Наиболее распространенный вариант — TN-C-S, при котором PEN-проводник воздушной линии разделяется на PE и N непосредственно во ВРУ. Разделение выполняется до вводного автомата, после чего повторное объединение запрещено.

Если сетевая организация не предоставляет надежного PEN, обустраивается локальный контур заземления по системе TT с обязательной установкой УЗО на вводе. Контур выполняется из вертикальных электродов (уголок 50×50 мм или штыревая сталь) длиной 2,5–3 м, соединенных полосовой сталью 40×4 мм. Нормативное сопротивление заземляющего устройства — не более 30 Ом для сетей 380 В (при удельном сопротивлении грунта до 100 Ом·м).

Молниезащита и защита от импульсных перенапряжений

Воздушный ввод СИП требует установки УЗИП (устройства защиты от импульсных перенапряжений) класса II на вводе. Это особенно актуально для домов, расположенных в зонах с высокой грозовой активностью. УЗИП монтируется после вводного автомата и подключается параллельно нагрузке с обязательным заземлением.

Типичные ошибки при монтаже

• Неравномерное распределение нагрузок по фазам — приводит к перекосу напряжений и выходу из строя трехфазного оборудования.
• Использование кабеля с заниженным сечением — вызывает нагрев, потери напряжения и риск возгорания.
• Отсутствие селективного УЗО на вводе — при утечке отключается весь дом, а не аварийная линия.
• Неправильное разделение PEN-проводника — нарушение целостности PE-жилы создает угрозу поражения электрическим током.
• Отсутствие реле напряжения — при обрыве нуля на ВЛ возможно повышение напряжения до 380 В в однофазных сетях, что уничтожает бытовую технику.

Порядок выполнения работ

1. Получение ТУ и заключение договора с сетевой организацией.
2. Проектирование ВРУ и схемы внутреннего электроснабжения (при мощности свыше 15 кВт проект обязателен, при 15 кВт — рекомендуется).
3. Монтаж ответвления от опоры ВЛ или прокладка кабеля от ТП.
4. Установка ВРУ, счетчика, защитной аппаратуры.
5. Монтаж контура заземления и системы уравнивания потенциалов.
6. Пусконаладка, измерение сопротивления заземления и сопротивления изоляции.
7. Вызов инспектора сетевой организации для пломбировки счетчика и подписания акта допуска.

Подключение трехфазного ввода 15 кВт — задача, требующая инженерной квалификации и соблюдения всех нормативных требований. Экономия на кабеле, защитной аппаратуре или заземлении недопустима: стоимость исправления ошибок многократно превышает затраты на профессиональный монтаж. Грамотно спроектированная и смонтированная система обеспечит надежное и безопасное электроснабжение дома на десятилетия.

Электрический щиток — это не просто коробка с автоматическими выключателями, а центральный узел системы электроснабжения любого объекта. От качества его сборки напрямую зависит пожарная безопасность, бесперебойность работы бытовой техники и защита человека от поражения электрическим током. В этой статье мы разберём профессиональный подход к сборке распределительного щита, логику выбора защитных аппаратов и тонкости подключения устройств защитного отключения (УЗО).

Назначение и классификация распределительных щитов

Электрощит выполняет три ключевые функции: распределение электроэнергии по группам потребителей, защита линий от перегрузки и короткого замыкания, а также защита человека от утечки тока. По назначению щиты делятся на:

• Вводно-распределительные устройства (ВРУ) — устанавливаются на вводе в здание или квартиру, содержат вводной автомат, счётчик и аппараты защиты отходящих линий.
• Квартирные щиты (ЩК) — компактные боксы для внутренней установки, рассчитанные на 12–36 модулей.
• Этажные щиты — промежуточное звено между ВРУ и квартирными щитами в многоквартирных домах.
• Щиты автоматики и управления — для промышленного оборудования, насосов, вентиляции.

По способу монтажа различают навесные (наружные) и встраиваемые (внутренние) модели. Для жилых помещений чаще применяют встраиваемые щиты с металлической или пластиковой дверцей, для производственных — навесные металлические шкафы со степенью защиты IP31–IP54.

Нормативная база и требования безопасности

Сборка щита регламентируется рядом документов, игнорирование которых недопустимо:

• ПУЭ (Правила устройства электроустановок), главы 1.7, 6.1–6.6, 7.1.
• ГОСТ 32396-2013 — устройства вводно-распределительные для жилых зданий.
• ГОСТ IEC 61439-1 — низковольтные комплектные устройства распределения.
• СП 256.1325800.2016 — электроустановки жилых и общественных зданий.

Ключевые требования: наличие защитного заземления (PE) корпуса щита, селективность защитных аппаратов, маркировка групп, а также обязательная установка УЗО на линии влажных помещений и розеточные группы.

Подбор корпуса и внутренняя компоновка

Первое, с чего начинается грамотная сборка — расчёт количества модулей. Каждый однополюсный автомат занимает 1 модуль (17,5 мм), УЗО — 2 модуля, дифавтомат — 2 модуля, реле напряжения — 2–3 модуля, счётчик — 6–8 модулей. К полученной сумме обязательно добавляют резерв 20–30% на будущее расширение.

Правила компоновки внутри щита:

1. Вводной автомат и счётчик — в верхней части, ближе к вводу кабеля.
2. УЗО и дифавтоматы — после вводного аппарата, до групповых автоматов.
3. Групповые автоматы — в нижней части, сгруппированы по назначению (освещение, розетки, кухня, санузел).
4. Нулевые (N) и защитные (PE) шины — раздельно, с обязательной изоляцией N-шины от корпуса.
5. Реле напряжения — сразу после вводного автомата, до всей нагрузки.

Все соединения выполняются только через клеммы заводского изготовления. Скрутки и пайка внутри щита запрещены. Для гибких проводов используют наконечники НШВИ, для жёстких — прямую затяжку с моментом, указанным производителем (обычно 2–2,5 Н·м).

Автоматические выключатели: выбор и характеристики

Автоматический выключатель защищает линию от двух аварийных режимов: перегрузки и короткого замыкания. При выборе учитывают три параметра:

• Номинальный ток (In) — 6, 10, 16, 20, 25, 32, 40, 50, 63 А. Выбирается по сечению кабеля, а не по мощности прибора.
• Тип расцепления (B, C, D) — характеристика мгновенного расцепления. Для квартир применяют тип C (5–10 In), для линий с пусковыми токами (насосы, компрессоры) — тип D (10–20 In).
• Отключающая способность — минимум 4,5 кА для квартир, 6 кА и выше для частных домов и производств.

Соответствие сечения кабеля и номинала автомата — критично. Например, для меди 1,5 мм² максимум 16 А, для 2,5 мм² — 25 А, для 4 мм² — 32 А. Превышение номинала ведёт к нагреву кабеля и возгоранию.

УЗО и дифавтоматы: принцип работы и схемы подключения

Устройство защитного отключения реагирует на дифференциальный ток утечки — разницу между токами в фазном и нулевом проводниках. При появлении утечки (например, через тело человека или повреждённую изоляцию) УЗО размыкает цепь за 10–30 мс.

Основные параметры УЗО:

• Номинальный ток — должен быть на ступень выше, чем у защищаемого автомата (например, автомат 16 А → УЗО 25 А).
• Уставка утечки — 10 мА для влажных зон и детских, 30 мА для розеточных групп, 100–300 мА для противопожарной защиты на вводе.
• Тип — AC (переменный синусоидальный ток), A (пульсирующий постоянный), B (постоянный). Для современной техники с импульсными БП рекомендуется тип A.

Схема подключения УЗО строго определена: фаза и ноль проходят через устройство, при этом нулевой проводник после УЗО нельзя объединять с нулём других групп или с PE. Нарушение этого правила приводит к ложным срабатываниям.

Селективность защиты

Селективность — это способность отключать только аварийный участок, не затрагивая всю систему. Достигается каскадом: вводное УЗО 100–300 мА (тип S или с задержкой), групповые УЗО 30 мА. По времени срабатывания вводное устройство должно быть медленнее группового минимум в 3 раза.

Дифавтомат как альтернатива

Дифференциальный автомат объединяет функции УЗО и автоматического выключателя в одном корпусе. Он экономит место в щите, но дороже и при срабатывании сложнее локализовать причину. Оптимально применять дифавтоматы на отдельных линиях (стиральная машина, бойлер, тёплый пол), а на групповых линиях — связку «автомат + УЗО».

Пошаговая сборка щита

1. Разметка и установка корпуса — по уровню, с учётом удобства обслуживания (высота 1,5–1,8 м от пола).
2. Монтаж DIN-рейки и аппаратов — с соблюдением порядка: вводной автомат → реле напряжения → счётчик → УЗО → групповые автоматы.
3. Подключение вводного кабеля — с обязательной разделкой и опрессовкой наконечников.
4. Формирование N и PE шин — N-шина изолирована от корпуса, PE-шина соединена с корпусом и заземляющим проводником.
5. Разводка групповых линий — с маркировкой каждого провода и запасом длины 10–15 см.
6. Протяжка всех клемм — динамометрической отвёрткой, повторно через 2 недели эксплуатации.
7. Проверка и испытания — измерение сопротивления изоляции, тест кнопкой «Т» на УЗО, проверка реле напряжения.

Типичные ошибки при сборке

• Объединение нулей разных УЗО — приводит к ложным отключениям.
• Подключение PE-проводника к N-шине — грубейшее нарушение, опасное для жизни.
• Использование автоматов с завышенным номиналом «на всякий случай» — кабель не защищён.
• Отсутствие резерва места — расширение системы становится невозможным.
• Плохая протяжка клемм — нагрев, оплавление корпуса, пожар.
• Установка УЗО без защитного автомата выше по схеме — при КЗ устройство выходит из строя.

Заключение

Электрический щиток — это инженерное сооружение, требующее расчёта, а не интуиции. Правильно подобранные автоматы, корректно подключённые УЗО и аккуратный монтаж обеспечивают десятилетия безопасной эксплуатации. Если вы не обладаете профильными знаниями и инструментом для измерений, доверьте сборку щита аттестованному электромонтажнику — стоимость ошибки здесь измеряется не рублями, а безопасностью людей и имущества.
