Утеплённая шведская плита (УШП) — это монолитная железобетонная фундаментная плита мелкого заложения, в которой конструктивно объединены несущее основание, утепление, система обогрева и инженерные коммуникации. Технология пришла из Скандинавии, где получила широкое распространение благодаря энергоэффективности и скорости возведения. В России и странах СНГ УШП активно применяется в малоэтажном строительстве — преимущественно для каркасных домов, домов из газобетона и CLT-панелей.
Что представляет собой УШП
Конструктивно УШП — это «пирог», уложенный непосредственно на подготовленное основание. В отличие от классической ленточной или столбчатой схемы, здесь нет заглублённых элементов: плита опирается на грунт по всей площади, что позволяет перераспределять нагрузки и работать на слабых, пучинистых грунтах при условии грамотного дренажа и утепления.
Ключевые слои снизу вверх:
- Геотекстиль — разделяет грунт и подсыпку, предотвращает заиливание.
- Песчано-щебёночная подушка — выравнивает основание и отводит воду.
- Дренаж и утеплитель по периметру — ЭППС (экструдированный пенополистирол) под всей плитой и по торцам.
- Гидроизоляция — рулонная или обмазочная.
- Армирующий каркас — две сетки, объединённые вертикальными элементами.
- Трубы тёплого пола — контуры водяного отопления, замоноличенные в тело плиты.
- Бетонная стяжка — монолит толщиной 100–150 мм.
- Инженерные закладные — канализация, водоснабжение, электрика, выведенные в проектные точки.
Преимущества и ограничения технологии
Сильные стороны
- Энергоэффективность. Отсутствие мостиков холода и развитая теплоизоляция снижают теплопотери через пол до 30–40% по сравнению с ленточным фундаментом.
- Готовый черновой пол. После заливки поверхность готова к финишной отделке — не требуется отдельная стяжка.
- Встроенное отопление. Тёплый пол работает в низкотемпературном режиме (35–45 °C), что идеально сочетается с тепловыми насосами и конденсационными котлами.
- Скорость монтажа. Полный цикл занимает 3–5 недель, включая набор прочности бетона.
- Универсальность по грунтам. При правильной подготовке основания УШП применима на суглинках, песках и торфяниках (с заменой грунта).
Ограничения и риски
- Высокие требования к геологии. Обязателен геологический отчёт: уровень грунтовых вод, степень пучинистости, несущая способность.
- Сложность ремонта коммуникаций. Трубы замоноличены — ошибки на этапе закладки исправляются только вскрытием плиты.
- Ограничения по этажности. Для тяжёлых каменных домов в 2–3 этажа требуется расчётная проверка и, как правило, усиленное армирование.
- Чувствительность к теплоизоляции. Недостаточная толщина ЭППС или разрывы в контуре сводят эффект технологии к нулю.
Технология устройства: пошаговый порядок работ
1. Подготовительный этап
Выполняется геологическое исследование, разрабатывается проект с теплотехническим и прочностным расчётом. Определяется толщина плиты (обычно 100 мм для лёгких домов, 150–200 мм для тяжёлых), марка бетона (не ниже B22,5, класс W6 по водонепроницаемости, F150 по морозостойкости) и схема армирования.
2. Земляные работы и подушка
Снимается плодородный слой, отрывается котлован на глубину 400–600 мм. Укладывается геотекстиль, затем послойно с уплотнением виброплитой — песок и щебень. Толщина подушки обычно 200–300 мм. По периметру монтируется дренажная система и укладывается ЭППС вертикально для отсечения бокового промерзания.
3. Утепление и гидроизоляция
По всей площади укладывается ЭППС толщиной 100–200 мм в зависимости от климатической зоны. Стыки герметизируются. Поверх — профилированная мембрана или двухслойная гидроизоляция с заведением на торцы.

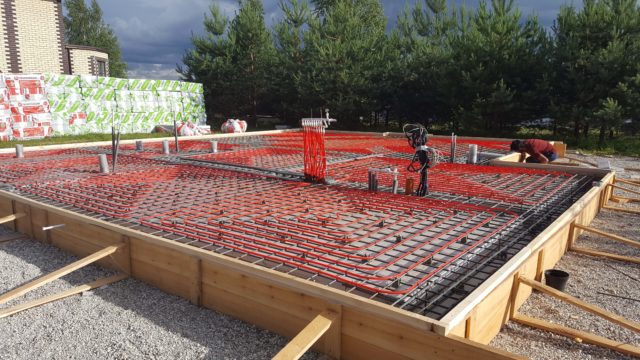

4. Армирование и закладка коммуникаций
Вяжется нижняя сетка арматуры (Ø12–16 мм, шаг 150–200 мм), устанавливаются фиксаторы защитного слоя. Монтируются закладные: канализационные выпуски, гильзы под воду и электрику, заземление. Укладываются трубы тёплого пола с шагом 150–200 мм, подключаются к коллекторному узлу, опрессовываются давлением.
5. Бетонирование
Заливка выполняется непрерывно, с вибрированием для удаления воздушных полостей. Толщина монолита — 100–150 мм над трубами. Поверхность выравнивается, укрывается плёнкой для влажностного ухода. Набор прочности — 28 суток, распалубка торцов возможна через 3–5 дней.
6. Финальные работы
После набора прочности выполняется отмостка с уклоном, утепление цоколя, монтаж фасадных узлов. Коллекторный узел подключается к котлу, система заполняется теплоносителем и запускается в щадящем режиме.
Ключевые ошибки при строительстве УШП
- Экономия на геологии. Игнорирование УГВ и пучинистости приводит к деформациям и трещинам.
- Недостаточное уплотнение подушки. Просадка грунта вызывает неравномерные осадки плиты.
- Разрывы в теплоизоляционном контуре. Мостики холода по торцам и в местах примыканий.
- Отсутствие опрессовки труб тёплого пола до заливки. Утечка после бетонирования — критическая проблема.
- Неверный защитный слой бетона. Меньше 40 мм — коррозия арматуры, больше — снижение несущей способности.
- Заливка при отрицательных температурах без противоморозных добавок. Потеря проектной прочности.
Экономика и целесообразность
Стоимость УШП «под ключ» в среднем на 15–25% выше классического ленточного фундамента с полами по грунту. Однако совокупные затраты на отопление снижаются на 20–35% в год, а экономия на отдельной стяжке, утеплении пола и монтаже тёплого пола частично компенсирует разницу. Срок окупаемости при постоянном проживании — 5–8 лет.
Технология оптимальна для домов площадью 80–200 м² с постоянным или длительным проживанием, при использовании низкотемпературных источников тепла и наличии квалифицированного проектировщика и подрядчика с опытом именно УШП, а не абстрактного «монолитного фундамента».
Заключение
Утеплённая шведская плита — не универсальное решение, а инженерно обоснованный выбор для конкретных условий. Она требует дисциплины на всех этапах: от геологии до запуска отопления. При соблюдении технологии УШП обеспечивает долговечность, комфорт и энергоэффективность, недостижимые для традиционных схем. Ошибки же, допущенные при её устройстве, исправляются дорого и трудоёмко — поэтому экономия на проекте и контроле качества здесь недопустима.
