Буронабивные сваи без ростверка — это решение, которое всё чаще выбирают частные застройщики для лёгких и средних объектов: каркасных домов, бань, гаражей, террас, навесов и заборов. Отказ от ростверка снижает стоимость и трудоёмкость нулевого цикла, но предъявляет повышенные требования к точности расчёта и качеству устройства каждой сваи. Ниже — инженерный разбор методики расчёта, технологии изготовления и типовых ошибок, которые приводят к просадкам и перекосам конструкций.
Когда допустимы сваи без ростверка
Свайный фундамент без ростверка работает как система отдельных опор, каждая из которых воспринимает нагрузку от вышележащих конструкций и передаёт её на грунт оснований. Такая схема эффективна, когда:
- здание имеет каркасную или деревянную конструкцию с небольшой массой и распределёнными точечными нагрузками (стойки каркаса, лаги, обвязочный брус);
- нагрузки от отдельных опор не превышают 10–15 т, а расстояния между сваями позволяют перекрывать пролёты балками;
- грунты имеют достаточную несущую способность на глубине заложения пяты сваи, а слабые слои перекрываются плотными;
- отсутствует необходимость в жёстком объединении голов для перераспределения неравномерных нагрузок (например, при неоднородных грунтах или тяжёлых стенах из кирпича и блоков).
Для тяжёлых домов, зданий с подвалом, а также при сложных инженерно-геологических условиях ростверк (монолитный или сборный) обязателен: он связывает сваи в единую пространственную систему и выравнивает осадки.
Исходные данные для расчёта
Расчёт начинается со сбора нагрузок и изучения грунтовых условий. Без этих данных любая «прикидка» превращается в гадание.
Сбор нагрузок
Определяют постоянные и временные нагрузки: вес стен, перекрытий, кровли, полезную нагрузку, снеговой и ветровой районы. Нагрузку от здания распределяют по осям и приводят к каждой свае. Для каркасного дома удобно считать по грузовым площадям: площадь, с которой собирается нагрузка на одну опору, равна произведению шага свай по двум направлениям.
Инженерно-геологические изыскания
Минимально необходимый объём — бурение 2–3 скважин на глубину не менее 5–7 м (ниже предполагаемой пяты сваи на 2–3 диаметра) с описанием слоёв и отбором проб. Ключевые параметры: плотность и влажность грунтов, показатель текучести глинистых грунтов, угол внутреннего трения и удельное сцепление песчаных, уровень грунтовых вод. Для частного строительства допустимо сочетание архивных данных и пробного бурения, но опираться только на «сосед сказал» нельзя.
Методика расчёта буронабивной сваи
Несущую способность сваи по грунту определяют как сумму сопротивлений под пятой и по боковой поверхности. В общем виде:
Fd = γc · (γcR · R · A + u · Σ γcf · fi · hi),
где R — расчётное сопротивление грунта под нижним концом сваи, A — площадь поперечного сечения, u — периметр ствола, fi — сопротивление i-го слоя грунта по боковой поверхности, hi — толщина слоя, γ — коэффициенты условий работы. Значения R и fi принимают по таблицам нормативных документов (СП 24.13330) в зависимости от глубины, типа грунта и показателя текучести.
Порядок расчёта
- Назначают предварительный диаметр сваи (обычно 200–400 мм для частных домов) и глубину заложения, ориентируясь на несущий слой.
- Вычисляют несущую способность Fd по грунту и делят на коэффициент надёжности (1,4–1,75 в зависимости от способа определения характеристик грунта).
- Сравнивают расчётную нагрузку на сваю с допускаемой; при необходимости корректируют диаметр, глубину или шаг.
- Проверяют прочность материала ствола: бетон и продольную арматуру рассчитывают на сжатие и изгиб от горизонтальных воздействий.
- Определяют осадку и проверяют условие S ≤ Su (предельная осадка для данного типа здания).
Практические ориентиры
- Шаг свай для каркасных домов — 1,5–2,5 м, для заборов и навесов — 2–3 м.
- Заглубление в несущий слой — не менее 0,5–1,0 м, общая длина сваи обычно 2,5–4 м.
- Ориентировочная несущая способность сваи Ø300 мм длиной 3 м в суглинке средней плотности — 15–25 т; в песке средней крупности — выше.
- Для лёгких построек допустимо опирание на плотные слои с запасом по коэффициенту надёжности не менее 1,4.
Конструкция сваи и армирование
Ствол сваи работает преимущественно на сжатие, но воспринимает и изгибающие моменты от горизонтальных нагрузок (ветер, давление грунта, эксцентриситеты). Армирование выполняют пространственным каркасом из продольных стержней Ø10–16 мм (класс A500) и поперечных хомутов Ø6–8 мм с шагом 200–300 мм. Каркас должен доходить до пяты и выступать над головой на 200–300 мм для связи с обвязкой или балками.
Бетон — не ниже класса B20 (для ответственных объектов B22,5–B25), с осадкой конуса 16–20 см для удобоукладываемости в скважину. Защитный слой бетона до арматуры — не менее 40–50 мм, для чего применяют фиксаторы и центрирующие кольца.
Технология устройства своими руками
Подготовительные работы
- Разметка осей и вынос точек свай с помощью обноски и шнура; проверка диагоналей и геометрии.
- Пробное бурение на 1–2 точках для уточнения глубины несущего слоя.
- Подготовка площадки, обеспечение доступа к воде и электричеству, складирование материалов.

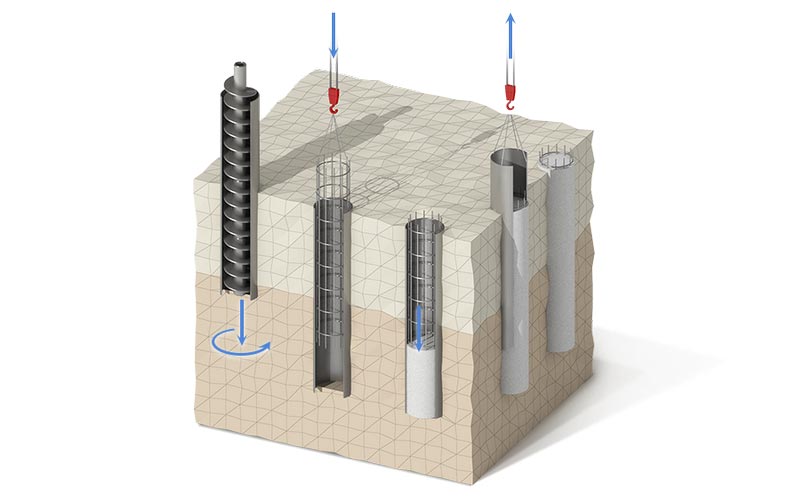

Бурение скважин
Применяют ручной мотобур или ямобур с диаметром шнека, соответствующим проекту. Скважину проходят на проектную глубину с зачисткой забоя. В неустойчивых грунтах (пески, супеси) стенки крепят обсадной трубой или используют глинистый раствор; в водонасыщенных грунтах обязательна обсадка, иначе стенки обрушатся и бетон смешается с грунтом.
Установка армокаркаса и бетонирование
- Каркас опускают в скважину с фиксацией по центру; при наличии обсадной трубы её извлекают по мере бетонирования.
- Бетон укладывают непрерывно, слоями, с вибрированием глубинным вибратором или штыкованием; подача — через воронку или бетонолит, чтобы избежать расслоения.
- Голова сваи формуется в опалубке или стакане; после набора прочности верхний «недобетон» срезают до проектной отметки.
Устройство оголовков и связей
Без ростверка сваи объединяют обвязочным брусом, металлическими балками или монолитными балками-рандбалками. Головы армируют выпусками и связывают с балками анкеровкой. Обязательна гидроизоляция торцов и узлов сопряжения, а также утепление цокольной зоны для защиты от морозного пучения.
Контроль качества и типовые ошибки
- Недостаточная глубина — опирание на слабый слой приводит к неравномерным осадкам; контролируют по фактическому бурению.
- Разрыв бетонирования — образование «холодных швов» и ослабление ствола; бетон укладывают непрерывно.
- Смещение каркаса — уменьшение защитного слоя и коррозия арматуры; применяют фиксаторы.
- Отсутствие обсадки в сыпучих грунтах — обрушение стенок и перерасход бетона.
- Нет связи голов — сваи работают раздельно, возможны перекосы; обвязка обязательна.
- Игнорирование морозного пучения — боковые силы могут выдёргивать сваи; необходимы мероприятия (утепление, заложение ниже глубины промерзания, противопучинистые покрытия).
Заключение
Буронабивные сваи без ростверка — экономичное и технологичное решение для лёгких зданий при условии корректного расчёта по фактическим грунтовым данным и строгого соблюдения технологии. Ключевые факторы надёжности: опирание на несущий слой, непрерывное бетонирование с вибрированием, правильное армирование и жёсткая связь голов балками или обвязкой. При сомнениях в грунтовых условиях или при повышенных нагрузках проект должен пройти проверку специалистом-конструктором: экономия на изысканиях и расчёте обходится дороже исправления просадок.
