Монтаж вентилируемого фасада (НВФ) из керамогранита — это высокотехнологичный процесс, требующий строгого соблюдения нормативной базы, инженерных расчетов и последовательности операций. В отличие от «мокрых» фасадов, навесные системы обеспечивают свободную циркуляцию воздуха в подконструкции, отвод влаги и защиту утеплителя, а керамогранит выступает как долговечный (50+ лет), негорючий (НГ) и декоративный облицовочный материал. Ниже — пошаговый разбор технологии с акцентом на критические ошибки, которые приводят к деформациям и обрушениям.
1. Нормативная база и исходные данные
До начала работ проект должен пройти экспертизу и опираться на:
- ГОСТ 58110-2018 «Конструкции фасадные навесные вентилируемые. Общие требования»;
- ГОСТ 31309-2005 (керамогранит для наружной облицовки);
- СП 20.13330.2016 «Нагрузки и воздействия» — расчет ветровых и гололедных нагрузок для конкретного региона;
- СП 50.13330.2012 «Тепловая защита зданий» — расчет толщины утеплителя и проверка на конденсацию;
- пожарные требования ФЗ-123 и СП 2.13130.2020 (класс конструктивной пожарной опасности К0 для НВФ с керамогранитом).
Ключевой этап — расчет несущей способности кронштейнов с учетом вырывного усилия из основания (бетон, кирпич, газобетон). Для газобетона и пустотелого кирпича обязательны химические анкеры или сквозные шпильки с распределительными пластинами.
2. Подготовка основания и геодезия
Отклонения плоскости стены не должны превышать ±10 мм на 3 м (для сложных фасадов — ±15 мм). При больших неровностях выравнивание выполняется за счет регулируемых кронштейнов, а не за счет толщины утеплителя.
- Разметка вертикальных осей и высотных отметок с помощью лазерного нивелира.
- Проверка несущей способности основания вырывными испытаниями (не менее 3 проб на каждые 100 м²).
- Установка маячных рядов кронштейнов по углам и в зонах повышенных ветровых нагрузок (парапеты, углы здания).
3. Монтаж несущей подконструкции
3.1. Кронштейны и анкеровка
Применяются регулируемые кронштейны из алюминиевого сплава (АД31Т1) или оцинкованной стали (не менее 2 мм). Шаг установки по вертикали — 600–1000 мм (определяется расчетом), по горизонтали — кратно ширине плиты с учетом температурных зазоров. Анкеры затягиваются динамометрическим ключом с контролем момента.
3.2. Направляющие профили
Вертикальные несущие профили крепятся к кронштейнам с возможностью температурной подвижности (плавающие соединения). Запрещено жесткое крепление в двух точках — это приводит к короблению при перепадах температур. Горизонтальные профили (при перекрестной схеме) устанавливаются с зазором не менее 2 мм.
3.3. Антикоррозионная защита
Все места резов и сварки стальных элементов обрабатываются цинконаполненными грунтами. Крепеж — нержавеющая сталь А2/А4 или оцинковка с покрытием не менее 12 мкм.
4. Теплоизоляция и ветрогидрозащита
Утеплитель (минеральная вата плотностью не менее 80–120 кг/м³ для фасадов) устанавливается в два слоя с перекрытием швов. Крепление — тарельчатые дюбели (не менее 5 шт/м², в углах — 7–8 шт/м²).
- Ветрогидрозащитная мембрана монтируется с нахлестом 100–150 мм, проклейкой швов и обязательным отводом влаги в дренажную систему.
- Вентиляционный зазор между утеплителем и керамогранитом — 40–60 мм. Уменьшение зазора ведет к застою влаги и коррозии подконструкции.
- В нижней части фасада и под парапетами устанавливаются продухи (перфорированные профили) для притока и вытяжки воздуха.

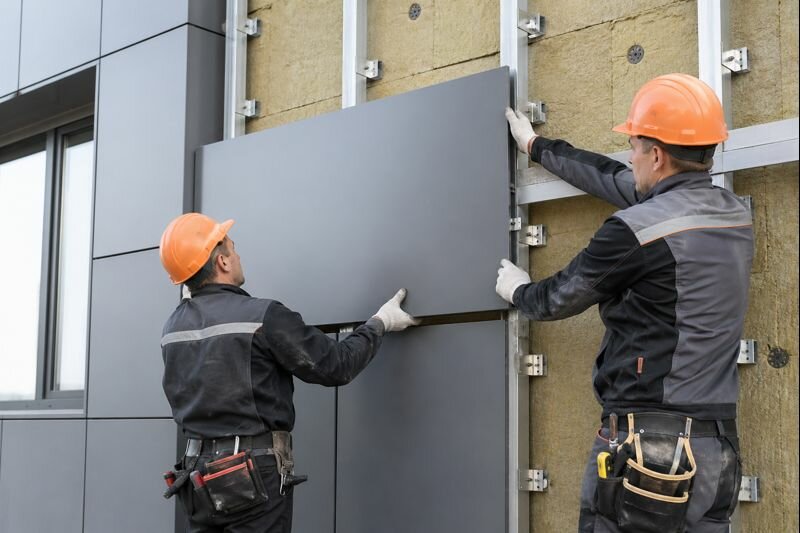

5. Монтаж керамогранита
5.1. Способы крепления
Наибольшее распространение получили два варианта:
- Механическое крепление на кляммеры — скрытый или открытый тип. Кляммеры из нержавеющей стали фиксируют плиту в пазу профиля. Обязательно применение противоветровых фиксаторов в угловых зонах.
- Клее-механическое крепление — комбинация кляммеров и структурного клея (для плит большого формата). Требует аккуратного нанесения и контроля адгезии.
5.2. Температурные зазоры
Зазор между плитами — 6–10 мм (в зависимости от формата и климатической зоны). В углах здания и на стыках с оконными блоками зазоры увеличиваются. Отсутствие зазоров — главная причина растрескивания плит и вырывания кляммеров.
5.3. Контроль геометрии
После монтажа каждого яруса проверяется плоскостность (допуск ±2 мм на 2 м), вертикальность и равномерность швов. Используются лазерные уровни и шаблоны.
6. Узлы и примыкания
Наиболее уязвимые места — парапеты, углы, оконные и дверные проемы, деформационные швы. Здесь обязательны:
- установка парапетных крышек с капельниками и герметизацией;
- использование уплотнительных лент (ПСУЛ) в примыканиях к проемам;
- компенсация температурных деформаций в зонах деформационных швов здания.
7. Типичные ошибки и приемка
По опыту экспертиз, 80% дефектов НВФ связаны с:
- недостаточной несущей способностью анкеровки (экономия на глубине и типе анкера);
- жестким креплением профилей без компенсации температурных расширений;
- отсутствием вентиляционного зазора или его перекрытием утеплителем;
- нарушением шага кляммеров и отсутствием противоветровых фиксаторов.
Приемка выполняется по ГОСТ 58110 с оформлением актов на скрытые работы (анкеровка, теплоизоляция, гидроизоляция) и протоколов вырывных испытаний. Гарантия на систему — не менее 10 лет при соблюдении регламента обслуживания (очистка дренажных отверстий, осмотр крепежа раз в 3–5 лет).
Таким образом, монтаж вентилируемого фасада из керамогранита — это инженерная задача, где качество основания, корректность расчета и точность соблюдения зазоров определяют долговечность всей системы. Экономия на анкерах или монтажниках недопустима: стоимость ремонта фасада в разы превышает стоимость качественного монтажа.
