Двухкомпонентная эпоксидная затирка перестала быть нишевым материалом для промышленных объектов и сегодня активно применяется в жилом и коммерческом строительстве: от ванных комнат и бассейнов до пищевых производств и медицинских помещений. В отличие от цементных составов, она формирует полимерную матрицу, которая после полимеризации обеспечивает шву водонепроницаемость, химическую стойкость и высокую механическую прочность. Ниже — разбор технологии с позиции практикующего инженера: состав, области применения, пошаговый порядок работ и типичные ошибки, которые приводят к переделке.
Что представляет собой двухкомпонентная эпоксидная затирка
Материал поставляется в виде двух компонентов: основы (пасты с наполнителем и пигментом) и отвердителя (эпоксидной смолы с катализатором). Смешивание запускает реакцию полимеризации, в результате которой образуется твёрдый, химически инертный и практически не впитывающий влагу шов. Ключевые технические характеристики качественного состава:
- Водопоглощение — не более 0,1–0,2 % по массе, что на порядок ниже, чем у цементных затирок;
- Прочность на сжатие — 45–70 МПа в зависимости от наполнителя;
- Адгезия к керамике и керамограниту — 2,5 МПа и выше;
- Диапазон ширины шва — как правило, от 1 до 15 мм (уточняется по технической карте производителя);
- Жизнеспособность смеси — 30–60 минут при +20 °C, что требует строгого порционного замеса;
- Полная полимеризация — 24 часа, набор эксплуатационных свойств — до 7 суток.
Важно понимать: эпоксидная затирка — это не «улучшенная цементная», а материал с иной реологией. Она не требует воды для твердения, не даёт усадки, но и не «прощает» ошибок в подготовке шва — адгезия к пыли и остаткам клея критически падает.
Области применения и ограничения
Где материал оправдан
- Помещения с постоянным контактом с водой: душевые, бассейны, чаши фонтанов, хамамы;
- Зоны высокой санитарной нагрузки: пищевые цеха, медицинские кабинеты, лаборатории — шов не является питательной средой для микроорганизмов и легко дезинфицируется;
- Химически агрессивные среды: автомойки, гаражи, склады ГСМ, молочные производства (стойкость к кислотам и щелочам средней концентрации);
- Тёплые полы — состав эластичен и выдерживает температурные деформации;
- Узкие швы 1–3 мм, где цементная затирка выкрашивается.
Где от материала лучше отказаться
- Основания, подверженные значительным деформациям (деревянные перекрытия, гипсокартон без усиления) — эпоксид менее эластичен, чем специализированные силиконы;
- Наружные фасады без защиты от УФ: часть составов желтеет;
- Швы более 15 мм — требуется эпоксидная затирка с песком либо переход на другую систему;
- Поверхности из натурального камня с открытой пористостью (мрамор, травертин) без предварительной пропитки — риск необратимого загрязнения.
Подготовка основания и шва
Качество эпоксидного шва на 70 % определяется подготовкой. Порядок действий:
- Выдержка плиточного клея. Затирку выполняют не ранее чем через 24–48 часов после укладки плитки (для цементных клеёв — по инструкции производителя). Остаточная влажность основания не должна превышать нормируемую величину.
- Очистка швов. Шов освобождают от клея на глубину не менее 2/3 толщины плитки (минимум 3 мм). Остатки клея снимают расшивкой или специальным скребком; пыль удаляют промышленным пылесосом.
- Обезжиривание. Кромки плитки протирают обезжиривающим составом; для полированного керамогранита и глазурованной керамики это обязательная операция.
- Контроль влажности и температуры. Работы ведут при температуре воздуха и основания от +15 до +25 °C. Нельзя затирать по прогретому тёплому полу — это резко сокращает жизнеспособность смеси.
- Защита лицевой поверхности. Для структурных, матовых и особенно пористых плиток применяют специальный разделительный состав (пре-грим), который наносят на плитку до затирки и удаляют после полимеризации.
Технология затирки: пошаговый порядок
1. Дозирование и смешивание
Компоненты смешивают строго в пропорции производителя. Отвердитель добавляют в основу (а не наоборот), перемешивают низкооборотной дрелью с насадкой на 300–500 об/мин в течение 2–3 минут до однородного цвета без «мраморных» разводов. Затем смесь выдерживают 2–3 минуты и перемешивают повторно. Готовят только тот объём, который вырабатывается за 20–30 минут.

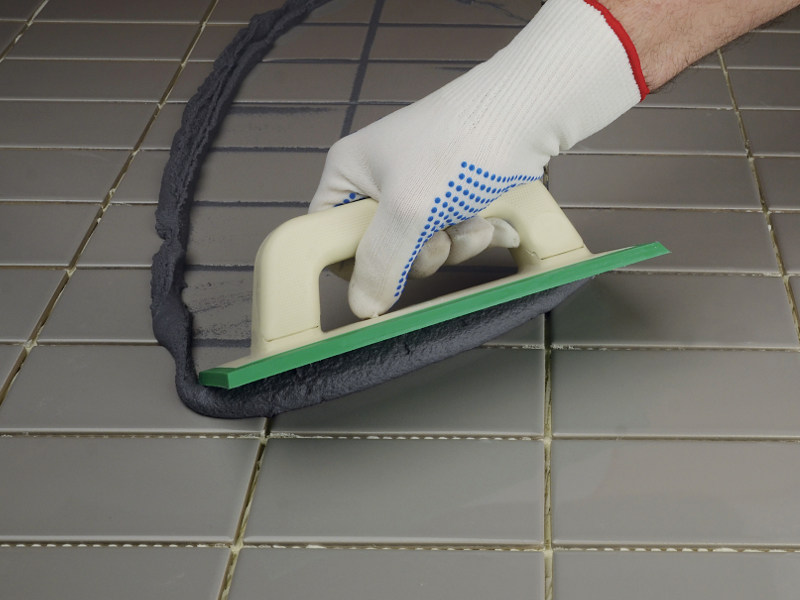

2. Нанесение
Затирку наносят резиновым или специальным эпоксидным шпателем диагональными движениями, плотно заполняя шов и снимая излишки. Для глубоких швов заполнение выполняют в два приёма. Не следует растягивать порцию на большой площади — схватившаяся смесь не восстанавливает пластичность.
3. Формирование шва
Через 10–20 минут (по состоянию материала) шов формируют затирочным шпателем или расшивкой, добиваясь равномерной глубины и гладкой поверхности. Именно на этом этапе убирается основная масса излишков.
4. Очистка облицовки
Это самый ответственный этап. Остатки эпоксидной затирки удаляют до начала полимеризации: сначала влажной целлюлозной губкой, затем чистой водой с периодической заменой. После схватывания (обычно через 1–2 часа) поверхность обрабатывают специальным очистителем для эпоксидных затирок. Застывшую эпоксидную затирку с плитки удалить без повреждения глазури практически невозможно — механическая зачистка оставляет матовые следы.
5. Выдержка и эксплуатация
Полное отверждение — 24 часа при +20 °C; контакт с водой и мытьё поверхности — не ранее чем через 3–5 суток (уточняется по технической карте). До истечения срока шов защищают от попадания влаги и механических нагрузок.
Типичные ошибки и способы их предотвращения
- Замес «на глаз». Нарушение пропорции приводит к неполной полимеризации: шов остаётся липким или крошится. Решение — весовое дозирование.
- Работа без пре-грима на пористой плитке. Приводит к необратимым загрязнениям лицевой поверхности.
- Поздняя очистка. Основная причина брака. Правило: губка в руках должна быть раньше, чем шпатель отложен.
- Затирка по влажному клею. Влага в шве блокирует адгезию эпоксида к кромке плитки.
- Использование металлических шпателей и абразивных губок. Оставляет царапины на глазури и керамограните.
- Пренебрежение СИЗ. Эпоксидные компоненты — сенсибилизаторы; обязательны нитриловые перчатки, защитные очки и вентиляция помещения.
Расход материала и экономика решения
Расход зависит от формата плитки и ширины шва. Ориентировочно для плитки 300×300 мм при шве 3 мм расход составляет около 0,5–0,7 кг/м², для крупноформата 600×600 мм — 0,25–0,35 кг/м². Стоимость эпоксидной затирки в 4–8 раз выше цементной, однако с учётом срока службы (15–25 лет без потери свойств) и отсутствия необходимости в периодическом обновлении шва решение экономически оправдано в зонах с высокой нагрузкой и требованиями к гигиене.
Выводы для проектировщика и исполнителя
Двухкомпонентная эпоксидная затирка — инженерно обоснованный выбор там, где цементные составы не обеспечивают требуемой водонепроницаемости, химической стойкости или санитарной безопасности. Ключевые условия успеха: корректная подготовка шва, точное дозирование компонентов, порционный замес и своевременная очистка облицовки. Соблюдение этих требований превращает материал из «капризного» в предсказуемо надёжное решение с длительным сроком службы.
