Скрытые ревизионные люки — это не просто элемент интерьера, а полноценный инженерный узел, от корректного монтажа которого зависит доступ к коммуникациям, герметичность санузла и долговечность финишного покрытия. В отличие от декоративных панелей, такой люк должен выдерживать вес плитки, сохранять плоскостность заподлицо с облицовкой и открываться без повреждения швов. Ниже — пошаговая методика, основанная на практике монтажа в санузлах, на кухнях и в технических нишах.
Конструктивные типы люков и критерии выбора
Перед началом работ определитесь с типом механизма. Для плитки подходят три основные схемы:
- Нажимной (push-open) люк. Открывается лёгким нажатием на плитку, фиксируется магнитами или защёлками. Оптимален для санузлов, где важна эстетика: на поверхности нет ручек и петель. Требует точной регулировки зазора и качественных доводчиков.

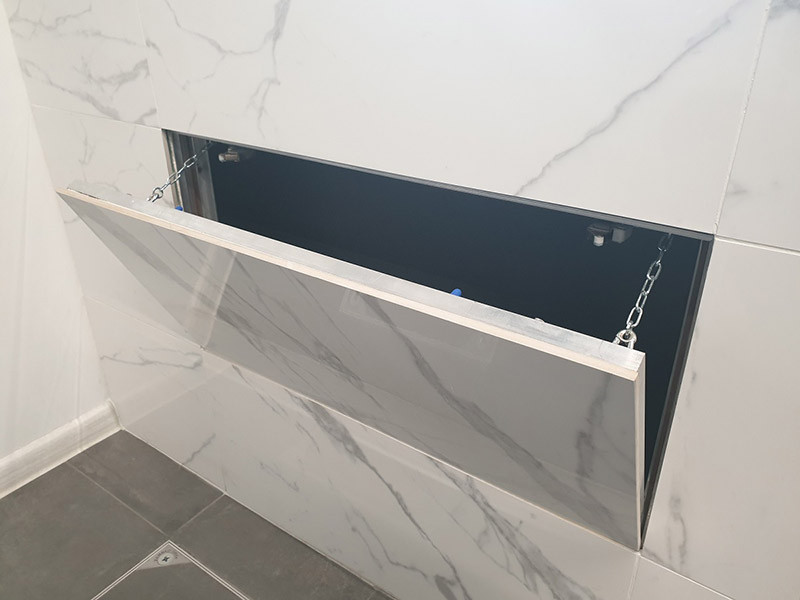

- Распашной люк на скрытых петлях. Дверца откидывается на 90–110°, петли спрятаны внутри рамы. Подходит для крупноформатной плитки, но требует свободного пространства перед люком.
- Съёмная панель на магнитах или винтах. Самый простой и дешёвый вариант. Минус — при снятии панель нужно где-то разместить, а крепёж со временем теряет точность посадки.
Ключевые критерии выбора: нагрузка на дверцу (плитка 600×600 мм с клеевым слоем весит 5–8 кг), толщина облицовки (керамогранит 8–12 мм требует усиленной рамы), влажностный режим (для санузлов — алюминий или нержавеющая сталь с порошковой окраской) и размер проёма (ревизия должна обеспечивать доступ к запорной арматуре и счётчикам).
Подготовка проёма и несущего каркаса
Геометрия и разметка
Размер люка определяется габаритами ревизионного узла плюс технологический зазор 20–30 мм по периметру. Стандартные типоразмеры — 200×200, 300×300, 400×400, 600×600 мм. Разметку наносят на стену с учётом швов облицовки: рама люка должна попадать в шов плитки, а не пересекать её. Это упрощает подрезку и делает стык визуально незаметным.
Устройство каркаса
Если люк устанавливается в гипсокартонную перегородку, необходимо усилить проём:
- По периметру проёма монтируют усиливающий профиль (стоечный CW или направляющий UW) с двойным слоем ГКЛВ.
- Внутрь проёма заводят деревянный брус 40×40 мм или алюминиевый уголок, к которому будет крепиться рама люка. Крепление — анкерами или саморезами по металлу с шагом 150–200 мм.
- Проверяют вертикальность и плоскостность каркаса лазерным уровнем: отклонение более 2 мм на 1 м приведёт к перекосу дверцы и заклиниванию.
В кирпичных и бетонных стенах рама крепится непосредственно к основанию через монтажные отверстия. При этом важно не нарушить гидроизоляцию: в санузлах под раму наносят слой обмазочной гидроизоляции с заходом на 100–150 мм.
Монтаж рамы и дверцы
Установка корпуса
Рама люка выставляется в проём и фиксируется по уровню. Последовательность:
- Проверяют заподлицо с плоскостью стены: передняя кромка рамы должна выступать на толщину плиточного клея (обычно 3–5 мм) плюс толщина плитки.
- Крепят раму к закладным элементам. Для регулировки положения используют монтажные клинья или прокладки.
- Заполняют зазоры между рамой и стеной монтажной пеной с низким расширением или ремонтным составом. Излишки срезают после полимеризации.
Регулировка механизма
После фиксации рамы проверяют работу дверцы:
- Для нажимного люка регулируют магнитные защёлки или пружинный механизм так, чтобы открывание происходило от нажатия с усилием 2–3 кг.
- Для распашного — настраивают скрытые петли по высоте и глубине, добиваясь равномерного зазора 2–3 мм по периметру.
- Проверяют ход дверцы не менее 10 раз: она должна открываться плавно, без скрипа и заеданий.
Облицовка плиткой
Подготовка поверхности дверцы
Поверхность дверцы люка обычно имеет перфорацию или насечки для сцепления с клеем. Если поверхность гладкая, её обрабатывают грунтовкой глубокого проникновения и наносят насечки болгаркой. Для тяжёлой плитки дополнительно применяют армирующую сетку, вклеенную в клей.
Технология укладки
- Плитку подбирают так, чтобы её размер перекрывал дверцу с запасом 5–10 мм по периметру. Швы облицовки люка должны совпадать со швами основной кладки.
- Клей наносят гребёнкой 8–10 мм на дверцу и на плитку, обеспечивая полное заполнение без пустот. Пустоты недопустимы: они приводят к сколам при открывании.
- Плитку укладывают, выравнивают по уровню основной облицовки и фиксируют системой СВП (система выравнивания плитки) до схватывания клея.
- После полимеризации клея (24–48 часов) снимают крестики и заполняют швы эпоксидной или цементной затиркой с эластичными свойствами.
Важно: не затирайте шов между дверцей и рамой жёстко. Используйте эластичный герметик или силикон, который компенсирует микроподвижки при открывании и защищает кромки от сколов.
Типичные ошибки и способы их избежать
- Отсутствие зазора между дверцей и рамой. Приводит к заклиниванию и сколам плитки. Оптимальный зазор — 2–3 мм, заполненный эластичным составом.
- Экономия на клее. Пустоты под плиткой на дверце — главная причина отрыва облицовки. Наносите клей сплошным слоем.
- Неправильный выбор люка по нагрузке. Дешёвые пластиковые механизмы не держат керамогранит 10 мм. Выбирайте модели с металлической рамой и усиленными петлями.
- Игнорирование гидроизоляции. В санузлах влага проникает через швы и разрушает каркас. Гидроизолируйте проём до монтажа рамы.
- Установка без запаса на регулировку. Оставляйте доступ к регулировочным винтам механизма даже после облицовки.
Эксплуатация и обслуживание
Ревизионный люк под плитку требует минимального ухода, но периодического внимания:
- Раз в 6–12 месяцев проверяйте работу механизма и при необходимости смазывайте петли силиконовой смазкой.
- Очищайте зазоры от пыли и загрязнений мягкой щёткой, не используя абразивы.
- При появлении люфта дверцы подтяните регулировочные винты через технологические отверстия.
- Если плитка на дверце начала отходить — не ждите полного отрыва, переклейте её сразу, иначе деформация усилится.
Грамотно смонтированный скрытый люк служит 15–20 лет и более, сохраняя доступ к коммуникациям без демонтажа облицовки. Главное — не экономить на фурнитуре, соблюдать технологию укладки плитки на подвижную дверцу и обеспечивать эластичность всех стыков. Тогда ревизионный узел останется незаметным элементом интерьера, а не источником постоянных проблем.
