Монолитная плита — одно из самых надежных и универсальных решений в малоэтажном строительстве. Такой фундамент равномерно распределяет нагрузку по всей площади основания, что делает его пригодным для сложных грунтов: пучинистых, просадочных, с высоким уровнем грунтовых вод. Однако цена ошибки при расчете и заливке высока — исправить дефекты плиты практически невозможно без демонтажа здания. В этой статье разберем методику расчета, технологию подготовки основания и правила бетонирования, которые обеспечивают долговечность конструкции.
Конструкция и область применения монолитной плиты
Плитный фундамент представляет собой железобетонную плиту, которая воспринимает нагрузку от стен и передает ее на грунт через всю подошву. В зависимости от исполнения выделяют несколько типов:
- Классическая монолитная плита — сплошное армированное основание толщиной 200–400 мм для домов из кирпича, газобетона, тяжелых каркасных конструкций.
- Утепленная шведская плита (УШП) — плита с интегрированным утеплителем, системой теплых полов и коммуникациями, оптимальна для энергоэффективных домов.
- Плита с ребрами жесткости — усиленная конструкция с направленными вниз или вверх ребрами, применяется на слабых грунтах и при значительных нагрузках.
- Плавающая плита — мелкозаглубленное основание, способное перемещаться вместе с сезонными подвижками грунта без потери целостности.
Основные преимущества: высокая несущая способность, отсутствие необходимости в глубоком заложении, готовый черновой пол, устойчивость к морозному пучению. К недостаткам относят повышенный расход бетона и арматуры, а также сложность работ нулевого цикла.
Расчет плитного фундамента
Расчет выполняется в несколько этапов и требует данных геологических изысканий. Игнорирование этого правила — главная причина деформаций и трещин.
1. Сбор нагрузок
Определяют суммарную нагрузку на основание, складывая:
- вес конструкций дома (стены, перекрытия, кровля, стяжки);
- полезную (эксплуатационную) нагрузку — мебель, оборудование, людей;
- снеговую и ветровую нагрузку для конкретного региона;
- вес самой плиты и грунтовой засыпки.
Полученное значение сравнивают с расчетным сопротивлением грунта R. Для суглинков и глин оно составляет 1–6 кг/см², для песков — 2–6 кг/см² в зависимости от плотности и влажности.
2. Определение площади и толщины плиты
Минимальная площадь подошвы вычисляется по формуле:
S = F / (R × γ), где F — суммарная нагрузка, R — сопротивление грунта, γ — коэффициент запаса (обычно 1,2).
Толщина плиты принимается конструктивно и проверяется расчетом на продавливание и изгиб. Ориентировочные значения:
- легкие каркасные и деревянные дома — 200–250 мм;
- газобетон, брус, каркас с тяжелой кровлей — 250–300 мм;
- кирпичные и монолитные дома — 300–400 мм;
- ребристые плиты на слабых грунтах — до 500 мм по ребру.
3. Расчет армирования
Плита работает на изгиб, поэтому армируется двумя сетками — верхней и нижней. Диаметр стержней принимают по расчету, но не менее 12 мм при толщине плиты до 300 мм. Шаг арматуры — 150–200 мм. Защитный слой бетона: не менее 40 мм снизу (с учетом бетонной подготовки) и 30–50 мм сверху.
В зонах повышенных напряжений (под несущими стенами, колоннами) устанавливают дополнительные стержни и П-образные хомуты. Для плит с ребрами жесткости арматура концентрируется в ребрах.
4. Проверка на продавливание
В местах опирания колонн и тяжелых стен выполняют расчет на продавливание. При недостаточной толщине плиты предусматривают утолщения или поперечную арматуру.
Подготовка основания
Качество подготовки определяет, насколько равномерно плита будет передавать нагрузку на грунт. Последовательность работ:
- Снятие плодородного слоя на глубину 300–500 мм.
- Устройство дренажа при высоком уровне грунтовых вод — пристенный или пластовый дренаж с отводом в колодец.
- Уплотнение основания виброплитой послойно.
- Песчано-гравийная подушка толщиной 200–400 мм: песок средней крупности, щебень фракции 20–40 мм. Каждый слой проливают водой и уплотняют до коэффициента 0,95–0,98.
- Геотекстиль между грунтом и подушкой предотвращает смешивание слоев.
- Бетонная подготовка толщиной 50–100 мм из бетона класса B7,5–B12,5 создает ровную площадку и гидроизоляционный барьер.
- Гидроизоляция — профилированная мембрана или два слоя рулонного материала с заведением на боковые поверхности.
- Утепление — экструдированный пенополистирол толщиной 50–150 мм под плитой и по торцам.
По периметру устраивают опалубку из обрезной доски или щитов, выставляя ее по нивелиру. Для УШП дополнительно монтируют закладные под коммуникации и трубы теплого пола.

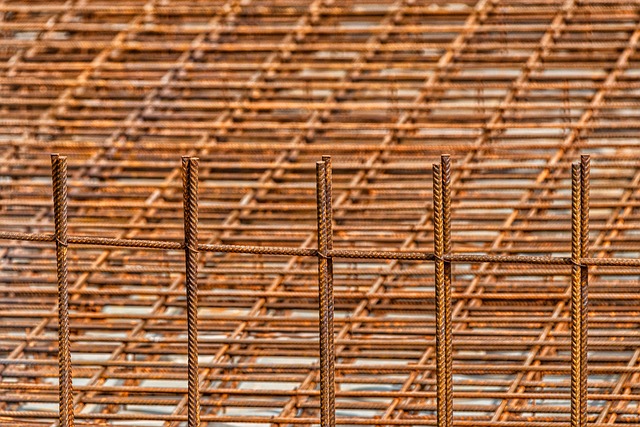

Армирование плиты
Арматурный каркас собирают непосредственно на подготовленном основании. Ключевые требования:
- используют стержни периодического профиля класса A500C или A400;
- нижняя сетка укладывается на фиксаторы («стульчики», «звездочки»), обеспечивающие защитный слой;
- верхняя сетка крепится к нижней вертикальными элементами или П-образными каркасами;
- перехлест стержней — не менее 20 диаметров, соединение вязальной проволокой или сваркой (для свариваемых классов);
- на выпусках под стены и колонны устанавливают вертикальные стержни для связи с вышележащими конструкциями.
Перед бетонированием проверяют геометрию, надежность фиксации и отсутствие загрязнений на арматуре.
Заливка бетона
Для монолитной плиты применяют тяжелый бетон класса не ниже B22,5 (М300) с маркой по водонепроницаемости W6 и морозостойкостью F150–F200. Оптимально заказывать готовую смесь с пластификаторами и гидрофобизирующими добавками.
Технология укладки
- Бетон подают непрерывно, чтобы избежать образования «холодных швов». При больших объемах организуют несколько точек подачи.
- Укладку ведут слоями 300–500 мм с обязательным уплотнением глубинными вибраторами. Шаг перестановки вибратора — не более 1,5 радиуса действия.
- Особое внимание уделяют углам, зонам у опалубки и вокруг закладных — там чаще всего образуются раковины.
- Верхнюю поверхность выравнивают правилом и затирают.
Уход за бетоном
Набор прочности требует влажностного и температурного контроля:
- открытую поверхность накрывают пленкой или влажной мешковиной;
- в жаркую погоду бетон периодически увлажняют первые 3–7 суток;
- при температуре ниже +5 °C применяют противоморозные добавки и утепление;
- распалубку проводят при достижении 50–70 % проектной прочности, полную нагрузку дают не ранее 28 суток.
Для контроля качества отбирают контрольные образцы-кубики и при необходимости проводят неразрушающие испытания (склерометр, ультразвук).
Типичные ошибки
- экономия на геологии и расчете — приводит к неравномерным осадкам;
- недостаточное уплотнение подушки — плита «играет» и трескается;
- малый защитный слой бетона — арматура корродирует;
- прерывание бетонирования с образованием холодных швов;
- отсутствие ухода за бетоном — поверхностные трещины и низкая прочность.
Заключение
Монолитная плита — капитальное решение, требующее точного расчета, качественной подготовки основания и строгого соблюдения технологии бетонирования. Экономия на любом из этапов оборачивается ремонтом, стоимость которого сопоставима со строительством нового фундамента. При соблюдении норм и контроле на всех стадиях плита служит десятилетиями, обеспечивая надежность дома даже на сложных грунтах.
