Обеспечение нормируемого воздухообмена в квартирах и частных домах с герметичными стеклопакетами — задача, которую невозможно решить только за счёт открывания створок. Проветривание через окно даёт неконтролируемый приток, вызывает сквозняки, потери тепла и конденсат на откосах. Инженерное решение — приточный стеновой клапан, обеспечивающий постоянную санитарную норму воздуха без сквозняков и с минимальными теплопотерями. Ниже — методика выбора, монтажа и приёмки работ.
Назначение и принцип работы приточного клапана

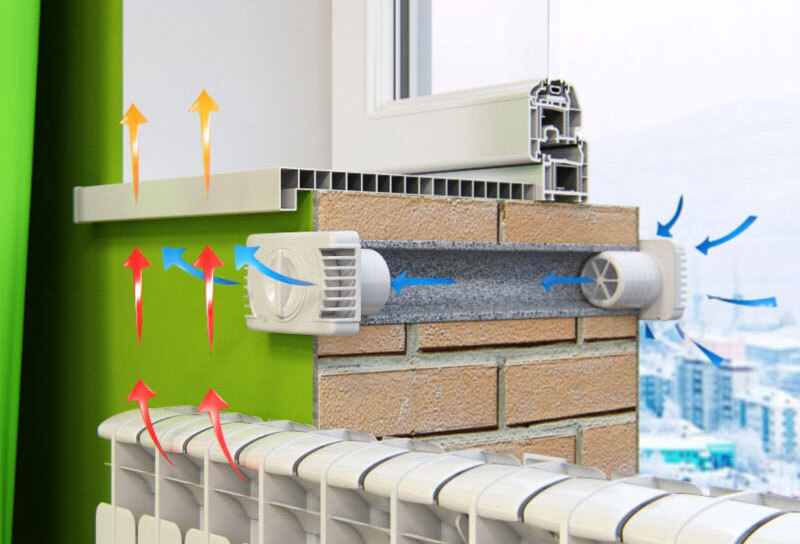

Приточный клапан — это регулируемое устройство, встраиваемое в наружную стену, которое пропускает наружный воздух внутрь помещения, снижая его скорость и частично подогревая за счёт эжекции внутреннего воздуха. Работает он за счёт естественной разницы давлений: разрежение, создаваемое вытяжной вентиляцией (кухня, санузел), затягивает воздух с улицы через клапан.
Ключевые функции устройства:
- Нормируемый приток — от 5 до 30 м³/ч на одно устройство в зависимости от модели и положения заслонки.
- Шумозащита — лабиринтные каналы и шумопоглощающие вставки снижают уличный шум на 25–40 дБА.
- Фильтрация — сменные кассеты класса G3–G4 задерживают пыль и пух.
- Регулирование — ручная или автоматическая заслонка, в том числе с гигростатом (закрытие при высокой влажности).
Классификация и критерии выбора
Типы конструкций
- Клапан с телескопическим воздуховодом — гильза Ø100–160 мм, монтируется сквозь стену с уклоном наружу; универсален для стен толщиной 250–1000 мм.
- Фланцевый (накладной) клапан — короткий патрубок с внутренней решёткой и наружным козырьком; применяется при толщине стены до 300–400 мм.
- Щелевой (оконный) клапан — встраивается в профиль или откос; рассматривается как альтернатива при невозможности сверления несущей стены.
Что учитывать при подборе
- Толщина и материал стены — определяет длину гильзы и способ крепления. Для газобетона и кирпича применимы стандартные гильзы; для монолита требуется алмазное бурение.
- Требуемый расход воздуха — суммарно не менее 30 м³/ч на человека (СП 54.13330), либо 3 м³/ч на 1 м² жилой площади.
- Климатическая зона — при расчётной температуре ниже −20 °C предпочтительны модели с подогревом или эжекционные клапаны с доводчиком.
- Акустическая обстановка — для фасадов с уровнем шума выше 55 дБА обязательны шумозащищённые исполнения.
- Этажность и фасад — на верхних этажах учитывают ветровое давление; на фасадах с вентфасадом требуется согласование узла прохода.
Требования к месту установки
Клапан размещают в наружной стене на высоте 1,8–2,2 м от пола — в зоне верхней трети помещения, где поток воздуха распределяется по потолку и не создаёт дискомфорта. Не допускается установка:
- в зоне прямого попадания на спальное место или рабочее кресло;
- над отопительными приборами с высокой температурой поверхности;
- в местах скопления влаги (непосредственно над ванной, в зоне душа);
- в несущих элементах без согласования — отверстия диаметром более 100 мм в монолитных стенах требуют расчёта усиления.
Расстояние от клапана до вытяжных решёток должно обеспечивать сквозное движение воздуха через помещение, а не короткое замыкание потока.
Технология монтажа: пошаговая последовательность
Подготовительный этап
- Разметка оси отверстия с учётом уклона 3–5° в сторону улицы для отвода конденсата.
- Проверка скрытых коммуникаций (электрика, слаботочка, трубы) по планам и прибором-локатором.
- Защита мебели и полов от пыли; при работе в эксплуатируемом помещении — установка пылеулавливающего бокса.
Проход стены
- Бурение алмазной коронкой соответствующего диаметра (обычно 110–160 мм) с водяным или сухим охлаждением. Ударный инструмент для несущих конструкций не применяется.
- Очистка канала, обеспыливание, проверка геометрии и уклона.
- Установка гильзы: телескопическая гильза раздвигается по толщине стены, фиксируется монтажной пеной с низким коэффициентом расширения или минеральной ватой с герметизацией.
- Герметизация наружного контура — обязательна для исключения инфильтрации и промерзания узла.
Сборка и регулировка
- Монтаж наружного козырька с защитой от атмосферных осадков и насекомых.
- Установка шумопоглощающей вставки и фильтрующей кассеты.
- Монтаж внутреннего блока с регулируемой заслонкой; проверка плавности хода.
- Настройка расхода по анемометру или по паспортной характеристике; фиксация положения заслонки.
- Проверка тяги: при закрытых окнах и работающей вытяжке клапан должен обеспечивать расчётный приток.
Типичные ошибки и их последствия
- Отсутствие уклона наружу — конденсат и атмосферные осадки попадают в канал, намокает утеплитель, появляется плесень на откосе.
- Некачественная герметизация гильзы — промерзание узла прохода, наледь на стене, мостики холода.
- Установка без учёта работы вытяжки — при слабой вытяжке приток отсутствует, клапан «не дышит»; при избыточной — возникает обратная тяга и холодный поток.
- Игнорирование шумозащиты — клапан превращается в канал для уличного шума, особенно на нижних этажах у проезжей части.
- Отсутствие обслуживания — забитый фильтр снижает расход до нуля и сводит работу устройства к формальности.
Эксплуатация и обслуживание
Фильтрующие кассеты очищают или заменяют не реже одного раза в 3–6 месяцев (в городах с интенсивным движением — ежеквартально). Шумопоглощающую вставку промывают по мере загрязнения. Регулировочную заслонку периодически разрабатывают, проверяя отсутствие заеданий. При появлении конденсата на внутреннем блоке проверяют уклон канала и герметичность наружного контура.
Приёмка работ
По завершении монтажа подрядчик передаёт исполнительную схему с указанием мест установки, паспортные характеристики устройств и результаты замеров расхода. Заказчик проверяет: отсутствие продувания по контуру гильзы, работоспособность заслонки, наличие фильтра, отсутствие конденсата после суток эксплуатации при отрицательной температуре. Только при выполнении этих условий система микропроветривания считается введённой в эксплуатацию.
