Скрытая разводка труб в ванной комнате — это не просто дань современной эстетике, а сложная инженерная задача, требующая точного расчёта, соблюдения нормативов и высокой квалификации исполнителя. В отличие от открытого монтажа, где коммуникации остаются доступными для визуального контроля, скрытая прокладка предполагает размещение трубопроводов внутри строительных конструкций: в штробах стен, под стяжкой пола или в специальных монтажных коробах с последующей облицовкой. Такой подход позволяет максимально эффективно использовать полезную площадь помещения, защитить коммуникации от механических повреждений и создать эстетичный интерьер. Однако он предъявляет повышенные требования к надёжности соединений, качеству материалов и точности выполнения работ, поскольку любая ошибка может привести к дорогостоящему демонтажу плитки и восстановлению отделки.

Нормативная база и требования к скрытой прокладке

Проектирование и монтаж внутренних систем водоснабжения и водоотведения регламентируются сводом правил СП 30.13330.2020 «Внутренний водопровод и канализация зданий», а также СП 40-102-2000 и СП 40-107-2003, касающимися проектирования и монтажа трубопроводов из полимерных материалов. Ключевые требования, которые необходимо учитывать при скрытой разводке, сводятся к следующему:

• Трубопроводы холодного и горячего водоснабжения должны прокладываться с учётом температурных удлинений — для полимерных труб обязательна компенсация линейного расширения.
• Скрытая прокладка труб из сшитого полиэтилена (PEX) и металлопластика допускается только при условии наличия неразъёмных соединений (пресс-фитинги, аксиальные фитинги) либо при использовании коллекторной схемы с выводом всех разъёмных узлов в доступные места.
• Стояковые и магистральные участки канализации, проходящие через перекрытия и стены, должны иметь противопожарные проходки, соответствующие классу огнестойкости конструкции.
• Для трубопроводов горячего водоснабжения обязательна теплоизоляция, предотвращающая потери тепла и исключающая нагрев окружающих конструкций.
• Все скрытые узлы подлежат обязательному опрессовыванию и составлению акта скрытых работ до начала облицовочных мероприятий.

Отдельно стоит отметить, что СП 30.13330.2020 прямо предписывает проектировать системы с возможностью их полного опорожнения и промывки, а также предусматривать ревизии и люки в местах установки запорной арматуры, если она остаётся в скрытых полостях.

Выбор материала труб для скрытой разводки

Материал трубопровода — определяющий фактор долговечности и безопасности скрытой системы. Рассмотрим основные варианты, применимые в современных условиях.

Сшитый полиэтилен (PEX-a, PEX-b, PEX-c)

Наиболее востребованное решение для скрытой разводки водоснабжения. Трубы PEX обладают высокой эластичностью, что позволяет прокладывать их с минимальным количеством соединений, а также выдерживают температуры до 95 °C и давление до 10 бар. Для скрытого монтажа применяются исключительно неразъёмные пресс-фитинги или аксиальные фитинги с гильзой. Резьбовые и цанговые соединения в штробах и стяжках недопустимы.

Металлопластиковые трубы (PEX-AL-PEX)

Комбинированная конструкция «полимер — алюминий — полимер» обеспечивает низкий коэффициент линейного расширения, что упрощает компенсацию температурных деформаций. Однако при скрытой прокладке следует избегать механических нагрузок на трубу и применять только опрессованные фитинги. Стыки металлопластика более чувствительны к качеству монтажа, чем у PEX.

Полипропилен (PP-R)

Полипропиленовые трубы требуют раструбной сварки, что создаёт множество жёстких соединений. При скрытой прокладке в стяжке или штробе это допустимо, но необходимо учитывать значительное температурное удлинение и предусматривать компенсаторы. Для горячего водоснабжения применяется армированный полипропилен (PP-R-CT, PP-R-GF), устойчивый к высоким температурам.

Медь и нержавеющая сталь

Медные трубы с пресс-фитингами или пайкой — эталон надёжности и долговечности. Они инертны, выдерживают высокие температуры и давление, но требуют квалифицированного монтажа и защиты от электрохимической коррозии при контакте с другими металлами. Нержавеющие гофрированные трубы с пресс-гильзами также находят применение, особенно в коллекторных схемах.

Технология монтажа скрытой разводки

Процесс скрытого монтажа можно разделить на несколько последовательных этапов, каждый из которых критически важен для конечного результата.

1. Проектирование и разметка

На основании плана помещения и точек водоразбора разрабатывается схема разводки. Определяются диаметры труб, места установки коллекторов, запорной арматуры и ревизионных люков. Разметка на стенах и полу выполняется с учётом толщины отделочных слоёв и габаритов сантехнических приборов.

2. Штробление и подготовка трасс

Для прокладки труб в стенах выполняются штробы глубиной, превышающей диаметр трубы на 10–20 мм (с учётом теплоизоляции). В несущих стенах и перекрытиях штробление горизонтальных борозд запрещено — это ослабляет конструкцию. В таких случаях применяется прокладка в стяжке пола или в монтажных коробах. Вертикальные штробы в несущих стенах допускаются с ограничениями по глубине и длине согласно проекту.

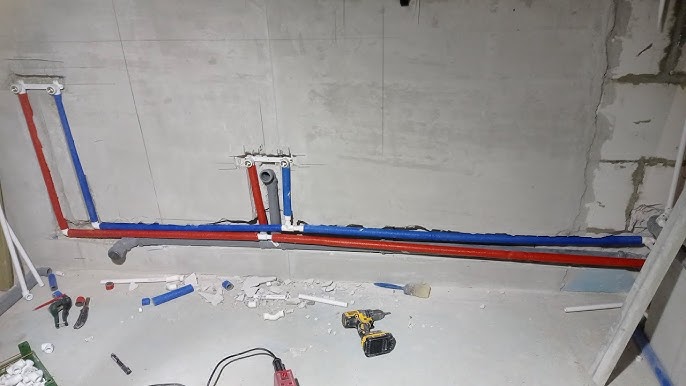

3. Укладка труб и крепление

Трубы укладываются в штробы или на основание пола с шагом крепления, рекомендованным производителем (обычно 0,5–1,0 м для PEX и металлопластика). Для горячего водоснабжения обязательна теплоизоляция из вспененного полиэтилена или каучука. При коллекторной схеме все трубы сводятся к распределительному узлу, который размещается в специальном шкафу с доступом через люк.

4. Опрессовка и испытания

До заделки труб в штробы и заливки стяжки выполняется гидравлическое или пневматическое испытание системы. Давление при опрессовке принимается в 1,5 раза выше рабочего, но не менее 6 бар для холодного и 10 бар для горячего водоснабжения. Время выдержки — не менее 30 минут для полимерных труб. Результаты фиксируются в акте скрытых работ.

5. Заделка и гидроизоляция

После успешных испытаний штробы заделываются ремонтным составом, не дающим усадки. В зонах повышенной влажности (душевая, зона вокруг ванны) поверх заделки выполняется гидроизоляция. В местах выхода труб из стены устанавливаются гильзы, обеспечивающие компенсацию подвижек и защиту от истирания.

6. Финишная отделка и установка сантехники

После завершения облицовочных работ монтируются смесители, душевые системы, подключение которых к выведенным выводам осуществляется через эксцентрики или гибкие подводки в доступных зонах. Скрытые узлы остаются недоступными, поэтому все подключения должны быть выполнены с максимальной надёжностью.

Особенности скрытой разводки канализации

Канализационные трубопроводы в ванной комнате чаще всего прокладываются под стяжкой пола или в коробах. Для скрытой прокладки применяются трубы из ПП (полипропилена) или ПВХ с раструбными соединениями на резиновых уплотнителях. Ключевые требования:

• Уклон горизонтальных участков должен составлять 2–3 см на 1 погонный метр для труб диаметром 50 мм и 1–2 см для диаметра 110 мм.
• Повороты выполняются плавными отводами (два отвода по 45° вместо одного 90°) для снижения гидравлического сопротивления и предотвращения засоров.
• Ревизионные люки устанавливаются в местах поворотов и на длинных прямых участках.
• Трубы канализации, проходящие в стяжке, должны быть защищены от механических нагрузок и иметь компенсационные зазоры в местах прохода через строительные конструкции.

Типичные ошибки и риски

Анализ аварийных ситуаций показывает, что большинство проблем со скрытой разводкой связано с человеческим фактором и нарушением технологии:

1. Использование разъёмных соединений в скрытых полостях. Резьбовые, цанговые и компрессионные фитинги со временем теряют герметичность. Их применение в штробах и стяжках недопустимо.
2. Отсутствие компенсации температурного удлинения. Приводит к деформации труб, разрушению фитингов и разгерметизации.
3. Некачественная опрессовка или её отсутствие. Монтаж без испытаний до заделки — грубейшее нарушение, ведущее к скрытым протечкам.
4. Штробление несущих конструкций без проекта. Ослабление несущей способности стен и перекрытий — прямое нарушение строительных норм.
5. Отсутствие доступа к запорной арматуре. Коллекторные узлы и редукторы давления должны размещаться в ревизионных шкафах.
6. Пренебрежение гидроизоляцией. Протечка в скрытой зоне без гидроизоляционного барьера приводит к затоплению соседей и поражению конструкций грибком.

Преимущества и ограничения скрытой разводки

К очевидным преимуществам скрытого монтажа относятся:

• эстетичный внешний вид помещения без видимых коммуникаций;
• экономия полезного пространства;
• защита труб от случайных механических повреждений и ультрафиолетового воздействия;
• снижение уровня шума от потока воды при правильной тепло- и звукоизоляции;
• возможность реализации сложных коллекторных схем с индивидуальной подводкой к каждому прибору.

Ограничения и риски:

• высокая стоимость монтажа и последующего ремонта при аварии;
• невозможность визуального контроля состояния трубопровода;
• необходимость применения только высоконадёжных неразъёмных соединений;
• сложность внесения изменений в существующую схему после завершения отделки.

Заключение

Скрытая разводка труб в ванной комнате — это инженерное решение, которое при грамотном подходе обеспечивает долговечную, безопасную и эстетичную эксплуатацию сантехнических систем на десятилетия. Ключевыми условиями успеха являются: применение качественных материалов с неразъёмными соединениями, строгое соблюдение нормативной базы, обязательная опрессовка до заделки коммуникаций и обеспечение доступа к критическим узлам. Экономия на этапе проектирования или монтажа недопустима, поскольку стоимость устранения скрытого дефекта многократно превышает затраты на профессиональное выполнение работ. Доверяйте скрытую разводку только квалифицированным специалистам, работающим по проекту и предоставляющим гарантию на выполненные работы и использованные материалы.
