Протечка воды в квартире или частном доме — одна из самых распространённых и одновременно самых дорогостоящих аварий. По статистике страховых компаний, ущерб от залива занимает второе место после пожаров, а средний ремонт после аварии обходится в сумму, сопоставимую со стоимостью всей системы отопления. Именно поэтому современные системы защиты от протечек (СЗП) перешли из категории «опция для избранных» в разряд обязательного инженерного оборудования. Ниже — подробный разбор того, как правильно спроектировать и смонтировать такую систему, чтобы она действительно работала, а не создавала иллюзию защиты.

Что представляет собой система защиты от протечек

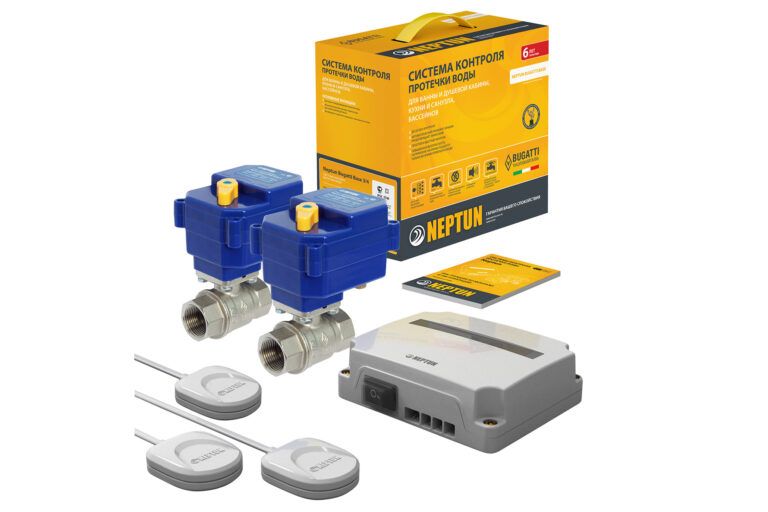

Система защиты от протечек — это комплекс, состоящий из трёх функциональных блоков:

• Датчики (сенсоры) протечки — устройства, фиксирующие появление воды на полу в контролируемой зоне. Бывают проводные и беспроводные (радиоканальные).
• Контроллер (центральный блок управления) — обрабатывает сигналы датчиков и подаёт команду на запорную арматуру. Может иметь GSM-модуль для оповещения, интеграцию с «умным домом», резервное питание.
• Электромеханические шаровые краны (запорные клапаны) — перекрывают подачу воды на вводе в квартиру или дом. Устанавливаются на горячую и холодную воду, при необходимости — на отопление и на отдельные потребители.

Принцип работы прост: при замыкании контактов датчика водой контроллер в течение нескольких секунд обесточивает приводы кранов, и те перекрывают поток. Время реакции качественных систем — от 3 до 20 секунд, что в большинстве случаев позволяет остановить протечку до нанесения серьёзного ущерба.

Нормативная база и требования

Прямого обязательного требования устанавливать СЗП в СП 30.13330 «Внутренний водопровод и канализация зданий» нет, однако есть ряд косвенных норм, которые инженер обязан учитывать:

• СП 30.13330.2020 — регламентирует устройство вводов водопровода, установку запорной арматуры и требования к герметичности соединений.
• СП 60.13330 — отопление и вентиляция, в части защиты систем отопления от аварийного опорожнения.
• ГОСТ 12.2.003 и ГОСТ 12.2.007 — требования электробезопасности к электротехническим изделиям, к которым относятся контроллеры и приводы.
• Правила предоставления коммунальных услуг (ПП РФ № 354) — обязывают собственника поддерживать внутриквартирное оборудование в исправном состоянии и нести ответственность за залив соседей.

На практике для новостроек и капитального ремонта установка СЗП часто прописывается в проектной документации как обязательное мероприятие по защите от аварийных ситуаций. Для объектов с дорогой отделкой и инженерным наполнением это уже стандарт де-факто.

Проектирование: с чего начинается монтаж

Грамотный монтаж всегда начинается с проекта, а не с покупки комплекта в магазине. На этапе проектирования решаются следующие задачи:

1. Определение точек контроля. Датчики ставятся в зонах вероятной протечки: под мойкой, под ванной и душевой, за стиральной и посудомоечной машинами, у бойлера, в санузлах, на кухне, в котельной. Для квартиры обычно достаточно 4–8 датчиков, для дома — 10–20.
2. Выбор места установки кранов. Запорные клапаны монтируются на вводе воды в помещение, до разводки. Оптимально — сразу после отсекающих вентилей и фильтров, в доступном для обслуживания месте.
3. Схема подключения. Определяется, будет система автономной или интегрированной в «умный дом» (Modbus, Zigbee, Wi-Fi). Для больших объектов применяют адресные системы с разбивкой на шлейфы.
4. Электропитание. Контроллер подключается к сети 220 В через отдельную линию с УЗО, желательно с блоком резервного питания (аккумулятор на 8–24 часа).
5. Гидравлический расчёт. Электромеханические краны имеют собственное гидравлическое сопротивление. При недостаточном проходном сечении падает давление на дальних точках водоразбора.

Требования к запорной арматуре

Краны системы защиты — ключевой элемент, от которого зависит надёжность. К ним предъявляются повышенные требования:

• Полнопроходное сечение. Заужение прохода недопустимо — оно снижает напор и создаёт шум.
• Быстродействие. Время закрытия — не более 10–15 секунд. Медленные приводы бесполезны при серьёзном прорыве.
• Ресурс срабатывания. Качественные изделия выдерживают не менее 10 000 циклов.
• Ручное аварийное управление. Обязательно наличие рычага или шестигранника для открытия крана при отказе электроники.
• Материал корпуса. Латунь или нержавеющая сталь; шар — хромированная латунь или нержавейка.
• Степень защиты. Для помещений с повышенной влажностью — не ниже IP54.

Наиболее распространённые типоразмеры — ½″ и ¾″ с внутренней или наружной резьбой. Для магистралей большого диаметра применяют фланцевые краны с электроприводом.

Пошаговый монтаж системы

Этап 1. Подготовительные работы

Перед началом работ необходимо перекрыть ввод воды, сбросить давление и слить остатки из труб. На месте монтажа кранов выполняется разметка. Если трубопровод металлический, заранее готовятся переходники на резьбовые соединения; для полипропилена — паяльные фитинги с «американками».

Этап 2. Установка запорных кранов

1. Демонтируется участок трубы в месте установки крана.
2. На резьбовые соединения наносится герметик (лента ФУМ, льняная прядь с пастой, анаэробный герметик).
3. Кран накручивается строго по направлению потока — на корпусе есть стрелка.
4. Электропривод устанавливается на кран в открытом положении, фиксируется стопорным винтом.
5. Проверяется плавность хода штока и корректность посадки привода на квадрат.

Важно: привод монтируется только на полностью открытый кран. Установка на закрытый или промежуточный кран приводит к поломке редуктора при первом срабатывании.

Этап 3. Монтаж контроллера

Блок управления размещается в сухом месте, защищённом от прямого попадания воды, — обычно в электрощите или рядом с ним. Кабель питания прокладывается отдельной линией от автомата с УЗО 10–30 мА. Провода от приводов и датчиков подключаются согласно схеме производителя; для проводных датчиков используется витая пара, для радиодатчиков — привязка к контроллеру по инструкции.

Этап 4. Установка датчиков

• Датчики укладываются на пол в самой низкой точке контролируемой зоны, контактами вниз.
• Под мойкой и ванной — на расстоянии 10–20 см от сифона и гибких подводок.
• За стиральной машиной — на полу, не под самой машиной, чтобы обеспечить доступ.
• Проводные датчики крепятся на двусторонний скотч или саморезы; беспроводные — на клейкую площадку.
• Не допускается установка датчиков в местах, где возможно постоянное скопление конденсата или влаги от уборки.

Этап 5. Пусконаладка и тестирование

1. Подаётся питание на контроллер, проверяется индикация.
2. Открывается вода, система выводится в дежурный режим.
3. Проводится тест каждого датчика: контакты замыкаются влажной салфеткой или специальным тестером.
4. Фиксируется время реакции и полного перекрытия потока.
5. Проверяется ручное аварийное открытие кранов.
6. Настраиваются параметры: задержка срабатывания, оповещения, интеграция со смартфоном.

Типичные ошибки монтажа

• Установка кранов только на холодную воду. Протечка горячей подводки не менее опасна и часто более разрушительна.
• Монтаж привода на закрытый кран — приводит к выходу редуктора из строя при первом же срабатывании.
• Отсутствие байпаса. Если кран выйдет из строя, без байпаса или ручного обвода помещение останется без воды до приезда мастера.
• Размещение датчиков в зоне прямого попадания воды при уборке — вызывает ложные срабатывания.
• Подключение контроллера к общей линии без УЗО — нарушение электробезопасности.
• Использование кранов с зауженным проходом — падение давления на дальних точках, шум в трубопроводе.
• Отсутствие резервного питания — при отключении электричества система перестаёт защищать объект.

Обслуживание и эксплуатация

Система защиты от протечек — не «поставил и забыл». Для гарантированной работы необходимо:

• Раз в 6–12 месяцев проводить тест срабатывания всех датчиков и кранов.
• Проверять состояние батареек в беспроводных датчиках и резервном блоке питания.
• Очищать контакты датчиков от пыли и налёта.
• Раз в 2–3 года проверять герметичность резьбовых соединений и подвижность штока крана.
• Обновлять прошивку контроллера, если производитель выпускает обновления.

Заключение

Монтаж системы защиты от протечек — задача, которая требует инженерного подхода: расчёта точек контроля, правильного подбора арматуры, аккуратной установки приводов и обязательной пусконаладки с тестированием. Экономия на любом из этапов оборачивается либо ложными срабатываниями, либо, что хуже, отказом системы в момент реальной аварии. При корректном проектировании и монтаже СЗП окупается после первого же предотвращённого залива, а срок её службы при регулярном обслуживании составляет 10–15 лет. Для объектов с дорогой отделкой, деревянными конструкциями или сложной инженерией такая система — не роскошь, а разумный минимум ответственности перед собственным имуществом и соседями.
