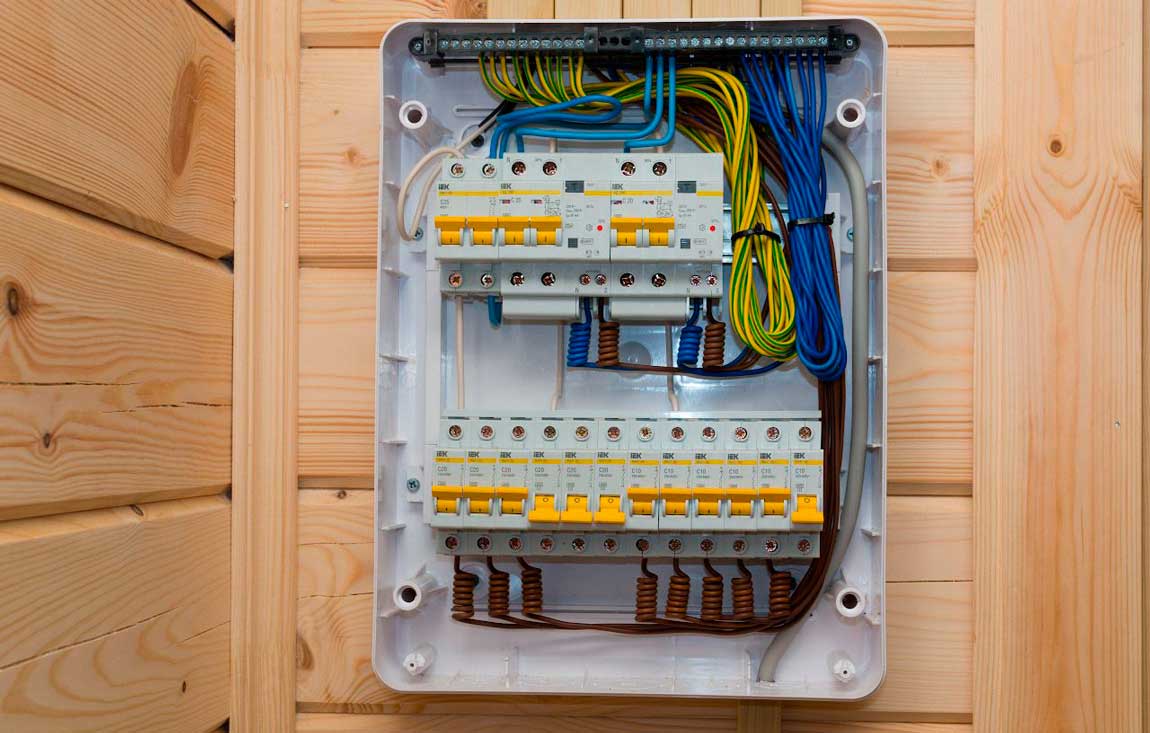

Монтаж распределительного щита — это не просто установка корпуса с автоматами, а ключевой этап создания электросистемы частного дома, от которого напрямую зависит безопасность, удобство эксплуатации и надёжность электроснабжения. Ошибки, допущенные на этой стадии, приводят к перегреву контактов, ложным срабатываниям защитных устройств и, что самое опасное, к возгораниям. В этой статье мы разберём профессиональный подход к выбору, сборке и подключению распределительного щита с учётом требований действующих нормативов, включая ПУЭ и ГОСТ 32396-2013.
Выбор места установки и типа щита
Первое, что необходимо определить, — это место размещения щита. Согласно ПУЭ, распределительные щиты должны устанавливаться в местах, доступных для обслуживания, но защищённых от влаги, пыли и механических повреждений. В частном доме оптимальными вариантами являются:
- Внутренний тамбур или прихожая — удобно для оперативного доступа, но требует учёта пожарных требований (щит должен располагаться на несгораемом основании).
- Отдельное помещение (электрощитовая) — идеальный вариант для домов площадью свыше 150 м², где устанавливаются вводные устройства, стабилизаторы и щиты автоматики.
- Отапливаемый гараж или котельная — допустимо при условии защиты от влаги и наличия вентиляции.
Категорически не рекомендуется устанавливать щит в санузлах, душевых, саунах и непосредственно над источниками тепла. Также следует избегать мест, где возможна конденсация влаги — например, на неизолированных наружных стенах.
По типу исполнения для частного дома чаще всего применяются:
- Встраиваемые щиты — эстетичны, но требуют ниши в стене и ограничены по глубине (обычно до 120 мм).
- Накладные щиты — проще в монтаже, обеспечивают лучший доступ к кабельным вводам, подходят для установки на бетонные или кирпичные стены.
- Модульные щиты с монтажной рейкой DIN — стандарт де-факто для современной сборки, позволяют гибко наращивать количество модулей.
Расчёт нагрузок и выбор аппаратов защиты
Перед сборкой щита необходимо выполнить расчёт электрических нагрузок по группам потребителей. Профессиональный подход предполагает разделение на следующие группы:
- Вводной автомат — рассчитывается исходя из выделенной мощности (обычно 15–25 кВт для частного дома).
- Группа освещения — отдельные линии для каждого этажа или крыла дома, автоматы 10–16 А.
- Розеточные группы — автоматы 16–25 А в зависимости от сечения кабеля и назначения.
- Мощные потребители — электроплита, бойлер, кондиционеры, насосное оборудование (отдельные линии с автоматами 25–40 А).
- Устройства защитного отключения (УЗО) — устанавливаются на группы с повышенными требованиями безопасности (влажные помещения, уличные розетки, детские комнаты).
Суммарный ток вводного автомата не должен превышать допустимый ток для вводного кабеля. Например, для кабеля ВВГнг-LS 3×10 мм² допустимый длительный ток составляет около 50 А, что соответствует вводному автомату номиналом 40–50 А.
Для защиты от импульсных перенапряжений рекомендуется устанавливать УЗИП (устройство защиты от импульсных перенапряжений) сразу после вводного автомата. В частных домах с воздушным вводом это особенно актуально.
Сборка щита: пошаговая технология
Подготовка корпуса и монтажной рейки
Корпус щита закрепляется на стене с помощью анкерных болтов или саморезов. Если стена горючая, между щитом и стеной прокладывается негорючая прокладка (например, асбестовый картон или металлический лист). Монтажные рейки (DIN-рейки) устанавливаются на расчётном расстоянии друг от друга с учётом габаритов аппаратов и удобства коммутации.
Установка аппаратов защиты
Все автоматические выключатели, УЗО, дифавтоматы и реле напряжения устанавливаются на DIN-рейку с защёлкиванием. Важно соблюдать порядок: вводной автомат — УЗИП — реле напряжения — групповые автоматы. При этом необходимо оставлять свободное пространство для отвода тепла: не рекомендуется заполнять щит более чем на 70% от номинальной ёмкости.
Коммутация проводников
Для внутренней коммутации щита применяются:
- Гребёнки (шины) — для объединения фазных или нулевых проводников групповых автоматов.
- Пусковые шины — для подключения нулевых и заземляющих проводников.
- Гибкий провод ПуГВ — для соединения аппаратов между собой.
Все соединения должны быть выполнены с усилием, обеспечивающим надёжный контакт. Запрещается использовать скрутки, пайку и соединения «под изоленту» внутри щита. Каждый проводник маркируется согласно схеме.
Подключение вводного кабеля и отходящих линий
Вводной кабель заводится в щит через гермоввод, обеспечивающий защиту от натяжения и влаги. Отходящие линии подключаются к соответствующим автоматам с соблюдением цветовой маркировки: фаза — коричневый/чёрный/серый, ноль — синий, заземление — жёлто-зелёный. Все проводники перед подключением зачищаются на длину, соответствующую клеммному зажиму, без повреждения жил.
Требования безопасности и типичные ошибки
При монтаже распределительного щита необходимо соблюдать следующие правила:
- Работы выполняются только при отключённом вводном напряжении с проверкой отсутствия напряжения указателем.
- Корпус щита обязательно заземляется отдельным проводником сечением не менее 6 мм² (для меди).
- Запрещается объединять нулевой рабочий и нулевой защитный проводники после вводного устройства.
- Все аппараты должны соответствовать номинальному току и классу защиты.
Наиболее распространённые ошибки, которые допускают непрофессионалы:
- Использование автоматов с завышенным номиналом для защиты тонких кабелей.
- Отсутствие селективности между вводным и групповыми автоматами.
- Плохая затяжка клемм, приводящая к нагреву и оплавлению корпуса.
- Установка УЗО без защиты от ложных срабатываний (например, без учёта суммарных токов утечки).
- Отсутствие маркировки групп, что затрудняет обслуживание и аварийное отключение.
Заключение
Монтаж распределительного щита в частном доме — это инженерная задача, требующая не только практических навыков, но и глубокого понимания принципов электробезопасности. Профессионально собранный щит обеспечивает селективную защиту, удобство управления и долговременную надёжность. Если вы не обладаете достаточной квалификацией, доверьте сборку и подключение щита аттестованному электрику — это гарантия того, что ваша электросистема будет соответствовать нормативам и прослужит десятилетия.
